Jærnbeton i Teori og Praksis

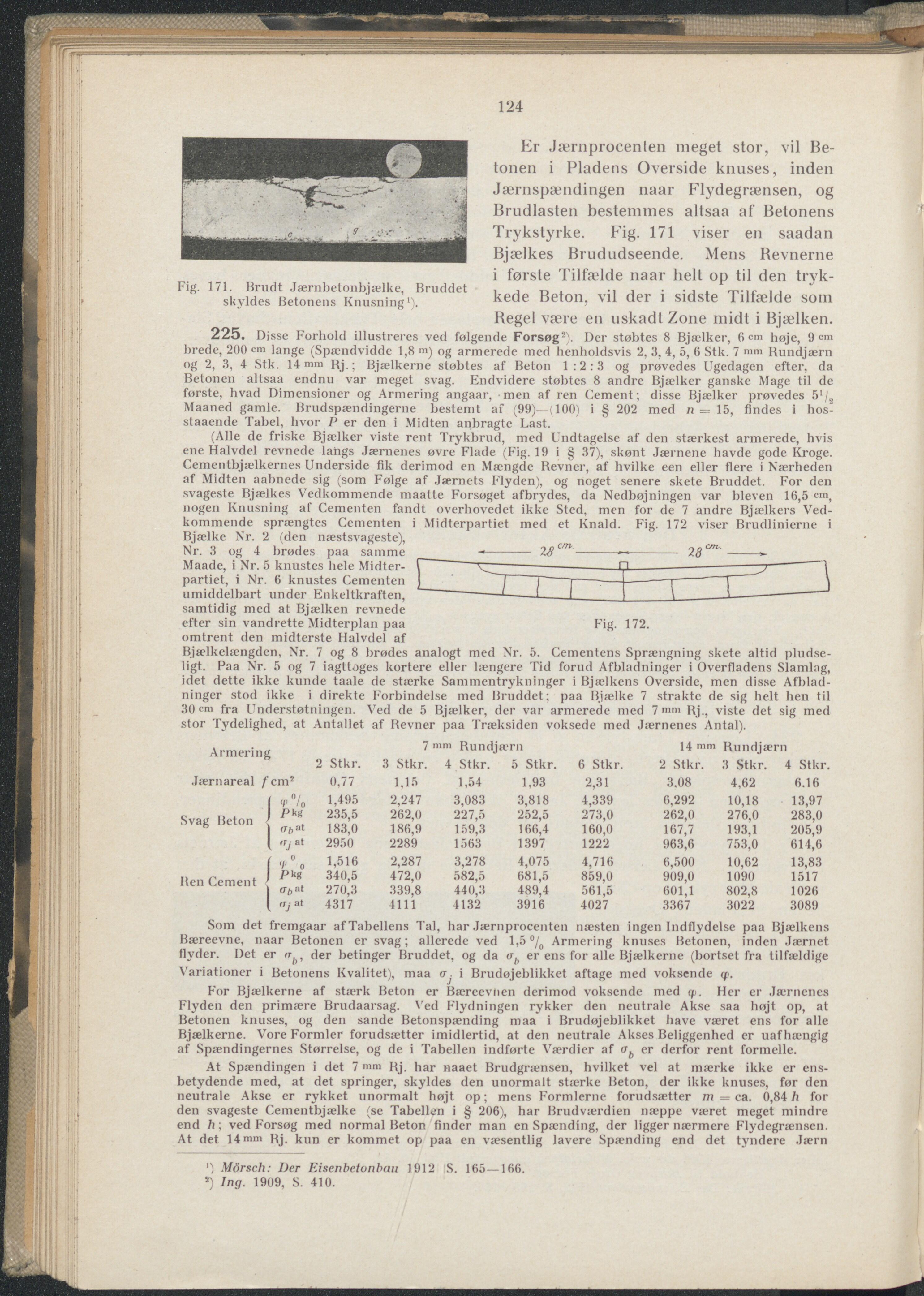

124 Fig. 171. Brudt Jærnbetonbjælke, Bruddet skyldes Betonens Knusning1). Er Jærnprocenlen meget stor, vil Be- tonen i Pladens Overside knuses, inden Jærnspændingen naar Flydegrænsen, og Brudlasten bestemmes altsaa af Betonens Trykstyrke. Fig. 171 viser en saadan Bjælkes Brududseende. Mens Revnerne i første Tilfælde naar helt op til den tryk- kede Beton, vil der i sidste Tilfælde som Regel være en uskadt Zone midt i Bjælken. 225. Disse Forhold illustreres ved følgende Forsøg2). Der støbtes 8 Bjælker, 6 cm høje, 9 cm brede, 200 cm lange (Spændvidde 1,8 m) og armerede med henholdsvis 2, 3, 4, 5, 6 Stk. 7 mm Rundjærn og 2, 3, 4 Stk. 14 mm Rj.; Bjælkerne støbtes af Beton 1:2:3 og prøvedes Ugedagen efter, da Betonen altsaa endnu var meget svag. Endvidere støbtes 8 andre Bjælker ganske Mage til de første, hvad Dimensioner og Armering angaar, men af ren Cement; disse Bjælker prøvedes 5*/2 Maaned gamle. Brudspændingerne bestemt af (99)—(100) i § 202 med n = 15, findes i hos- staaende Tabel, hvor P er den i Midten anbragte Last. (Alle de friske Bjælker viste rent Trykbrud, med Undtagelse af den stærkest armerede, hvis ene Halvdel revnede langs Jærnenes øvre Flade (Fig. 19 i § 37), skønt Jærnene havde gode Kroge. Cementbjælkernes Underside fik derimod en Mængde Revner, af hvilke een eller flere i Nærheden af Midten aabnede sig (som Følge af Jærnets Flyden), og noget senere skete Bruddet. For den svageste Bjælkes Vedkommende maatte Forsøget afbrydes, da Nedbøjningen var bleven 16,5 CII>, nogen Knusning af Cementen fandt overhovedet ikke Sted, men for de 7 andre Bjælkers Ved- i i Midterpartiet med et Knald. Fig. 172 viser Brudlinierne i kommende sprængtes Cementen Bjælke Nr. 2 (den næstsvageste), Nr. 3 og 4 brødes paa samme Maade, i Nr. 5 knustes hele Midter- partiet, i Nr. 6 knustes Cementen umiddelbart under Enkeltkraften, samtidig med at Bjælken revnede efter sin vandrette Midterplan paa omtrent den midterste Halvdel af Bjælkelængden, Nr. 7 og 8 brødes analogt med Nr. 5. Cementens Sprængning skete altid pludse- ligt. Paa Nr. 5 og 7 iagttages kortere eller længere Tid forud Afbladninger i Overfladens Slamlag, idet dette ikke kunde taale de stærke Sammentrykninger i Bjælkens Overside, men disse Afblad- ninger stod ikke i direkte Forbindelse med Bruddet; paa Bjælke 7 strakte de sig helt hen til 30 cm fra Understøtningen. Ved de 5 Bjælker, der var armerede med 7 mm Rj.} viste det sig med stor Tydelighed, at______ Fig. 172. Antallet af Revner paa Træksiden voksede med Jærnenes Antal). Armering 2 Stkr. 7 3 Stkr. mm Rundjærn 14 mm Rundjærn 4 Stkr. 5 Stkr. 6 Stkr. 2 Stkr. 3 Stkr. 4 Stkr Jærnareal fem2 0,77 1,15 1,54 1,93 2,31 3.08 4,62 6.16 1,495 2,247 3,083 3,818 4,339 6,292 10,18 13,97 235,5 262,0 227,5 252,5 273,0 262,0 276,0 283,0 O Vat iJllUll «7»at 183,0 186,9 159,3 166,4 160,0 167,7 193,1 205,9 2950 2289 1563 1397 1222 963,6 753,0 614,6 .. 0 <l) 0 1,516 2,287 3,278 4,075 4,716 6,500 10,62 13,83 Ren Cement Pkg 340,5 472,0 582,5 681,5 859,0 909,0 1090 1517 (T/>at 270,3 339,8 440,3 489,4 561,5 601,1 802,8 1026 . °J at 4317 4111 4132 3916 4027 3367 3022 3089 Som det fremgaar af Tabellens 'l al, har Jærnproeenten næsten ingen Indflydelse paa Bjælkens Bæreevne, naar Betonen er svag; allerede ved 1,5 °/0 Armering knuses Betonen, inden Jærnet tlyder. Det er der betinger Bruddet, og da ub er ens for alle Bjælkerne (bortset fra tilfældige Variationer i Betonens Kvalitet), maa æ. i Brudøjeblikket aftage med voksende <p. For Bjælkerne af stærk Beton er Bæreevhen derimod voksende med qp. Her er Jærnenes Flyden den primære Brudaarsag. Ved Flydningen rykker den neutrale Akse saa højt op, at Betonen knuses, og den sande Betonspænding maa i Brudøjeblikket have været ens for alle Bjælkerne. Vore Formler forudsætter imidlertid, at den neutrale Akses Beliggenhed er uafhængig af Spændingernes Størrelse, og de i Tabellen indførte Værdier af (Jb er derfor rent formelle. At Spændingen i det 7 mm Rj. har naaet Brudgrænsen, hvilket vel at mærke ikke er ens- betydende med, at det springer, skyldes den unormalt stærke Beton, der ikke knuses, før den neutrale Akse er rykket unormalt højt op; mens Formlerne forudsætter m — ca. 0,84 h for den svageste Cementbjælke (se Tabellen i § 206), har Brudværdien næppe været meget mindre end h; ved Forsøg med normal Beton finder man en Spænding, der ligger nærmere Flydegrænsen. At det 14 mm Rj. kun er kommet op paa en væsentlig lavere Spænding end det tyndere Jærn *■) Mörsch: Der Eisenbetonbau 1912 S. 165—166. Ing. 1909, S. 410.
