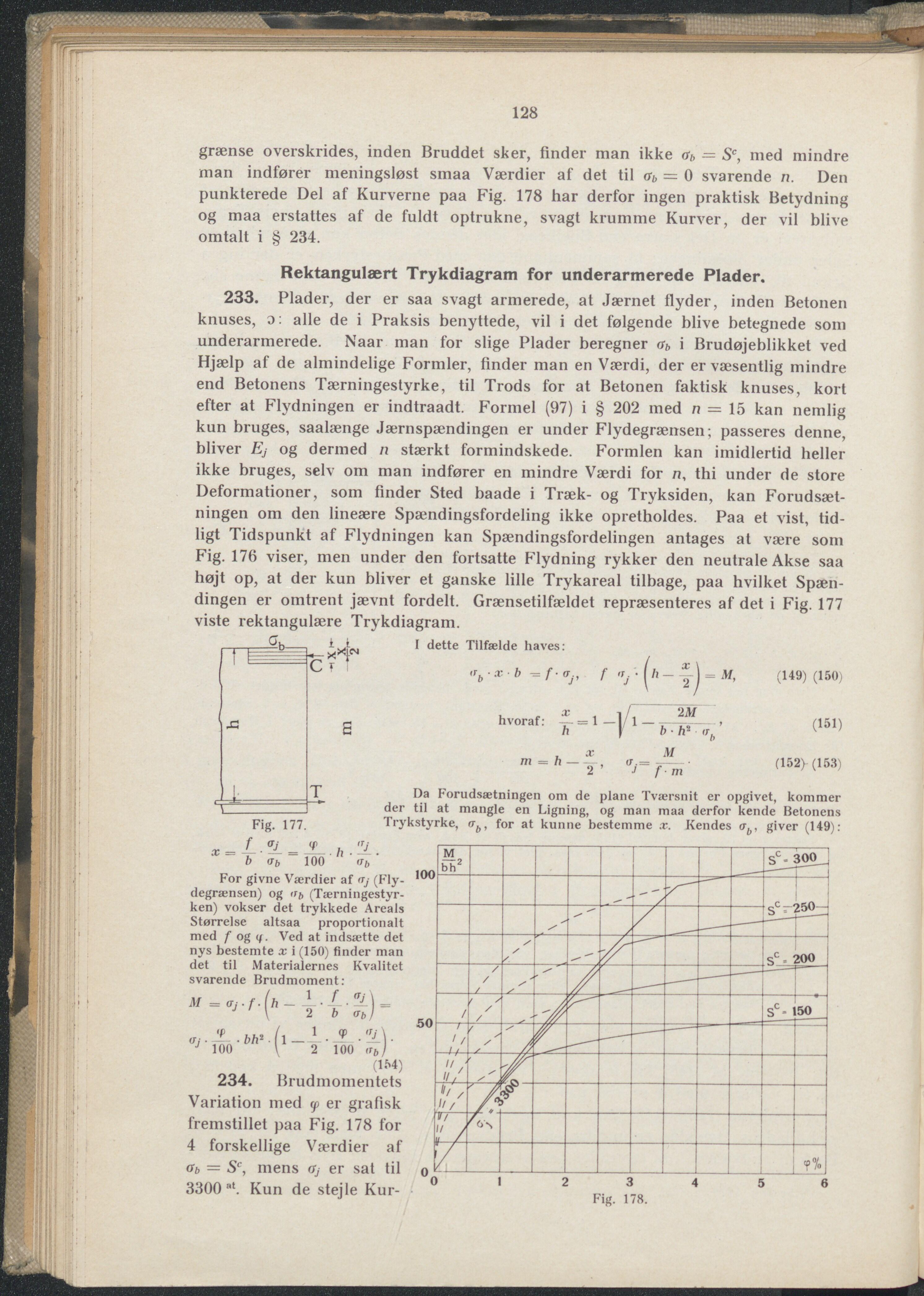

128 grænse overskrides, inden Bruddet sker, finder man ikke <rb — Sc, med mindre man indfører meningsløst smaa Værdier af det til = 0 svarende n. Den punkterede Del af Kurverne paa Fig. 178 har derfor ingen praktisk Betydning og maa erstattes af de fuldt optrukne, svagt krumme Kurver, der vil blive omtalt i § 234. Rektangulært Trykdiagram for underarmerede Plader. 233. Plader, der er saa svagt armerede, at Jærnet flyder, inden Betonen knuses, o: alle de i Praksis benyttede, vil i det følgende blive betegnede som underarmerede. Naar man for slige Plader beregner (ib i Brudøjeblikket ved Hjælp af de almindelige Formler, finder man en Værdi, der er væsentlig mindre end Betonens Tærningestyrke, til Trods for at Betonen faktisk knuses, kort efter at Flydningen er indtraadt. Formel (97) i § 202 med n = 15 kan nemlig kun bruges, saalænge Jærnspændingen er under Flydegrænsen; passeres denne, bliver Ej og dermed n stærkt formindskede. Formlen kan imidlertid heller ikke bruges, selv om man indfører en mindre Værdi for n, thi under de store Deformationer, som finder Sted baade i Træk- og Tryksiden, kan Forudsæt- ningen om den lineære Spændingsfordeling ikke opretholdes. Paa et vist, tid- ligt Tidspunkt af Flydningen kan Spændingsfordelingen antages at være som Fig. 176 viser, men under den fortsatte Flydning rykker den neutrale Akse saa højt op, at der kun bliver et ganske lille Trykareal tilbage, paa hvilket Spæn- dingen er omtrent jævnt fordelt. Grænsetilfældet repræsenteres af det i Fig. 177 viste rektangulære Trykdiagram. = L.°L = h 'LL b ab 100 <rb For givne Værdier af <tj (Fly- clegrænsen) og <rb (Tærningestyr- ken) vokser det trykkede Areals Størrelse altsaa proportionalt med f og q. Ved at indsætte det nys bestemte x i (150) finder man det til Materialernes Kvalitet svarende Brudmoment: I dette Tilfælde haves: (149) (150) (151) (152)- (153) L ■ b ffb) 234 bh2 J 100 Da Forudsætningen om de plane Tværsnit er opgivet, kommer der til at mangle en Ligning, og man maa derfor kende Betonens f rykstyrke, ab, for at kunne bestemme x. Kendes giver (149): (154) Brudmomentets Variation med y er grafisk fremstillet paa Fig. 178 for 4 forskellige Værdier af ffb = Sc, mens o} er sat til 3300 at. Kun de stejle Kur-
