Jærnbeton i Teori og Praksis

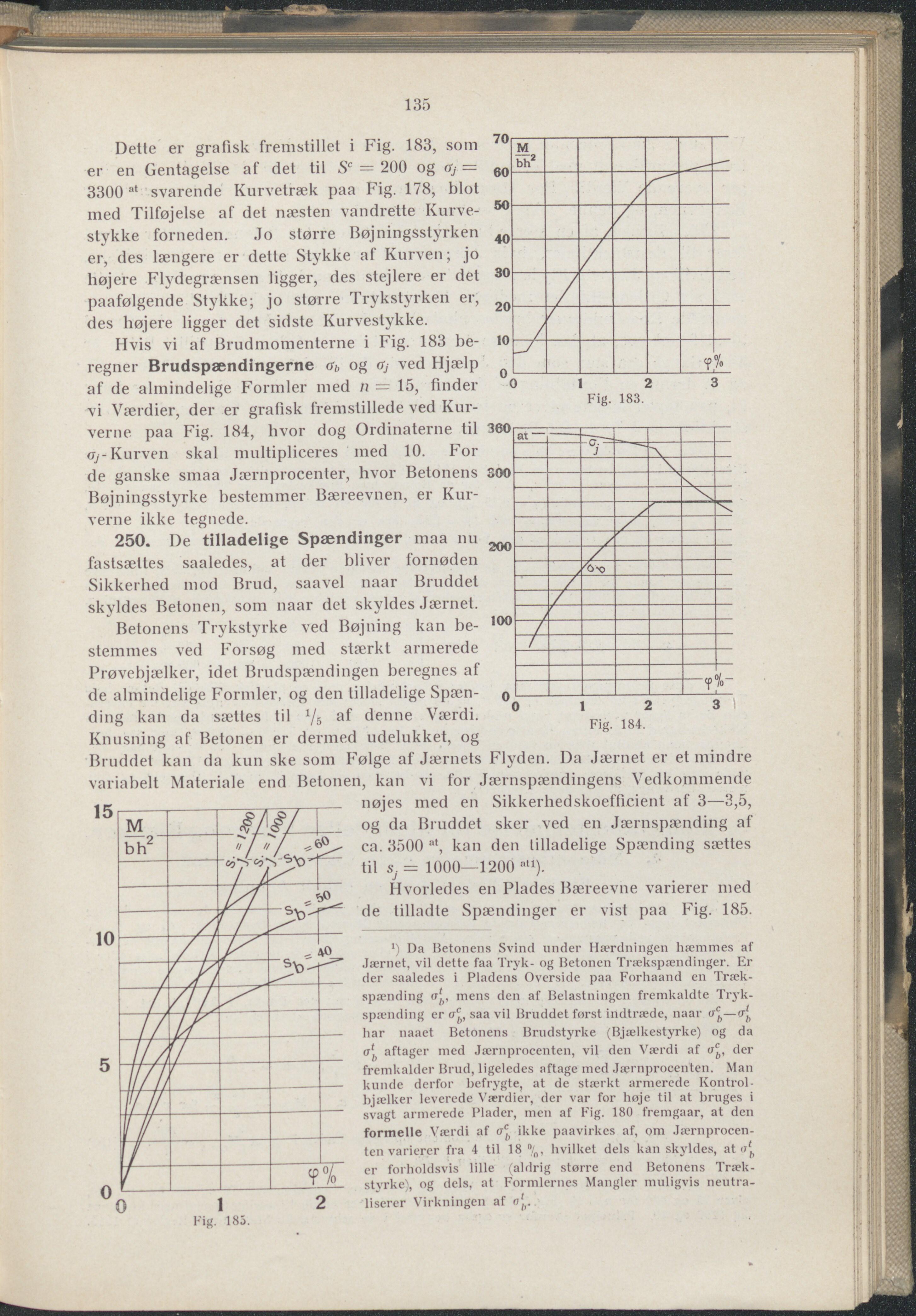

135 Delle er grafisk fremstillet i Fig. 183, som er en Gentagelse af del til Sc = 200 og oj = 3300at svarende Kurvetræk paa Fig. 178, blot med Tilføjelse af det næsten vandrette Kurve- stykke forneden. Jo større Bøjningsstyrken er, des længere er dette Stykke af Kurven; jo højere Flydegrænsen ligger, des stejlere er det paafølgende Stykke; jo større Trykstyrken er, des højere ligger det sidste Kurvestykke. Hvis vi af Brudmomenterne i Fig. 183 be- regner Brudspændingerne <sb og o) ved Hjælp af de almindelige Formler med n = 15, finder vi Værdier, der er grafisk fremstillede ved Kur- verne paa Fig. 184, hvor dog Ordinaterne til Gj-Kurven skal multipliceres med 10. For de ganske smaa Jærnprocenter, hvor Betonens Bøjningsstyrke bestemmer Bæreevnen, er Kur- verne ikke tegnede. 250. De tilladelige Spændinger maa nu fastsættes saaledes, at der bliver fornøden Sikkerhed mod Brud, saavel naar Bruddet skyldes Betonen, som naar det skyldes Jævnet. Betonens Trykstyrke ved Bøjning kan be- stemmes ved Forsøg med stærkt armerede Prøvebjælker, idet Brudspændingen beregnes af de almindelige Formler, og den tilladelige Spæn- ding kan da sættes til x/5 af denne Værdi. Knusning af Betonen er dermed udelukket, og Bruddet kan da kun ske som Følge af Jærnets Flyden. Da Jærnet er et mindre variabelt Materiale end Betonen, kan vi for Jævnspændingens Vedkommende nøjes med en Sikkerhedskoefficient af 3—3,5, og da Bruddet sker ved en Jævnspænding af ca. 3500 at, kan den tilladelige Spænding sættes til s. = 1000—1200 atl). Hvorledes en Plades Bæreevne varierer med de tilladte Spændinger er vist paa Fig. 185. *) Da Betonens Svind under Hærdningen hæmmes af Jærnet, vil dette faa Tryk- og Betonen Trækspændinger. Er der saaledes i Pladens Overside paa Forhaand en Træk- spænding mens den af Belastningen fremkaldte Tryk- spænding er och, saa vil Bruddet forst indtræde, naar <rch—<Jlb har naaet Betonens Brudstyrke (Bjælkestyrke) og da o* aftager med Jærnprocenten, vil den Værdi af der fremkalder Brud, ligeledes aftage med Jærnprocenten. Man kunde derfor befrygte, at de stærkt armerede Kontrol- bjælker leverede Værdier, der var for høje til at bruges i svagt armerede Plader, men af Fig. 180 fremgaar, at den formelle Værdi af ikke paavirkes af, om Jærnprocen- ten varierer fra 4 til 18 %, hvilket dels kan skyldes, at er forholdsvis lille (aldrig større end Betonens Træk- styrke), og dels, at Formlernes Mangler muligvis neutra- liserer Virkningen af ø'. Fig. 185.
