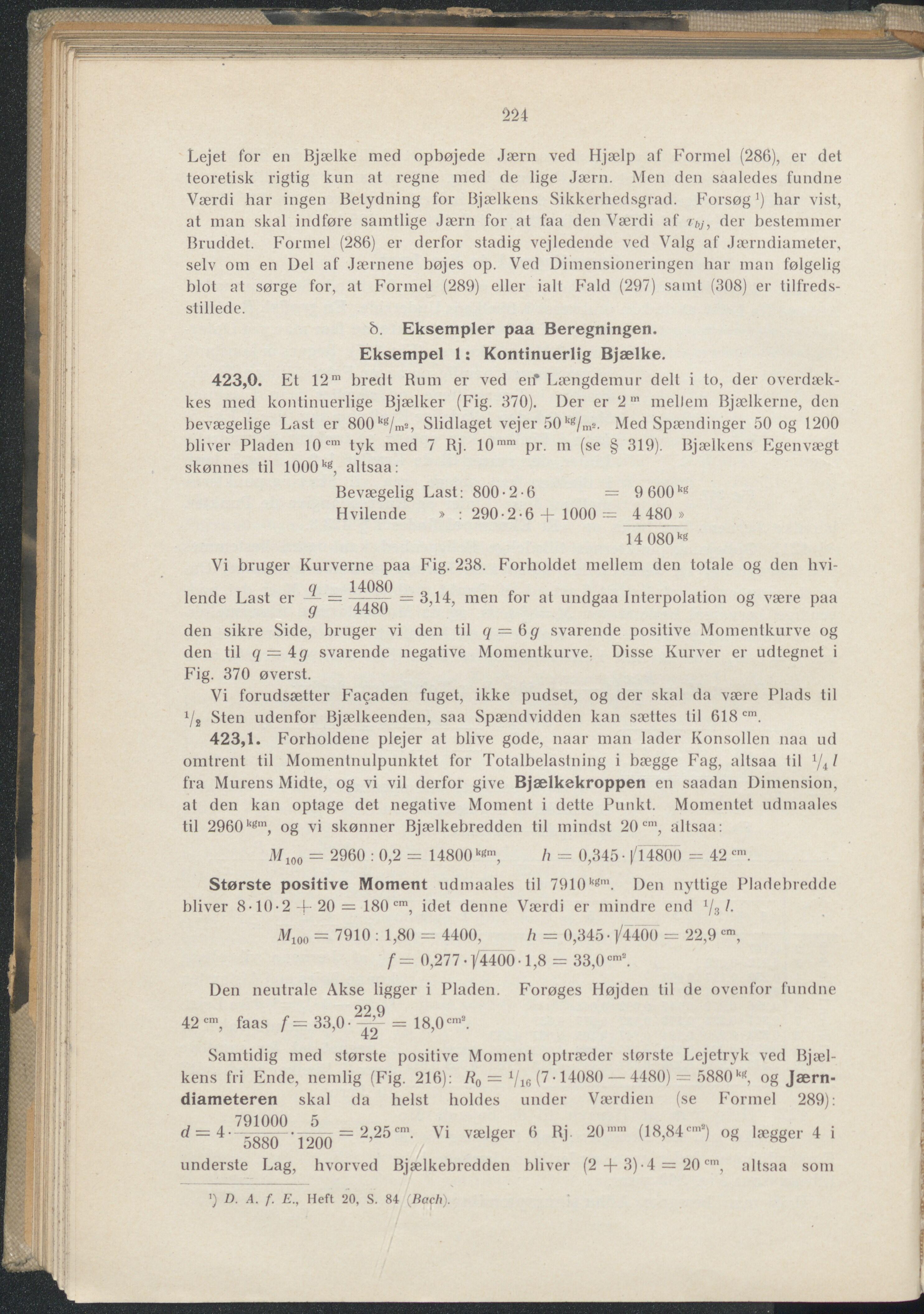

224
Lejet for en Bjælke med ophøjede Jærn ved Hjælp af Formel (286), er det
teoretisk rigtig kun at regne med de lige Jærn. Men den saaledes fundne
Værdi har ingen Betydning for Bjælkens Sikkerhedsgrad. Forsøg1) har vist,
at man skal indføre samtlige Jærn for al faa den Værdi af vbJi der bestemmer
Bruddet. Formel (286) er derfor stadig vejledende ved Valg af Jærndiameter,
selv om en Del af Jærnene bøjes op. Ved Dimensioneringen har man følgelig
blot at sørge for, at Formel (289) eller ialt Fald (297) samt (308) er tilfreds-
stillede.
b. Eksempler paa Beregningen.
Eksempel 1: Kontinuerlig Bjælke.
423 ,0. Et 12m bredt Rum er ved en’ Længdemur delt i to, der overdæk-
kes med kontinuerlige Bjælker (Fig. 370). Der er 2m mellem Bjælkerne, den
bevægelige Last er 800kg/ma, Slidlaget vejer 50kg/m?. Med Spændinger 50 og 1200
bliver Pladen 10 cm tyk med 7 Rj. 10mni pr. in (se § 319). Bjælkens Egenvægt
skønnes til 1000kg, altsaa:
Bevægelig Last: 800-2-6 — 9 600kg
Hvilende * : 290-2-6 + 1000 = 4480^
14 080kf?
Vi bruger Kurverne paa Fig. 238. Forholdet mellem den totale og den hvi-
lende Last er — = — 3,14, men tor at undgaa Interpolation og være paa
den sikre Side, bruger vi den til q = 6g svarende positive Momentkurve og
den til q = 4</ svarende negative Momentkurve. Disse Kurver er udtegnet i
Fig. 370 øverst.
Vi forudsætter Facaden fuget, ikke pudset, og der skal da være Plads til
x/2 Sten udenfor Bjælkeenden, saa Spændvidden kan sættes til 618cm.
423 ,1« Forholdene plejer at blive gode, naar man lader Konsollen naa ud
omtrent til Momentnulpunktet for Totalbelastning i hægge Fag, altsaa til y4 /
fra Murens Midte, og vi vil derfor give Bjælkekroppen en saadan Dimension,
at den kan optage det negative Moment i dette Punkt. Momentet udmaales
til 2960kg,n, og vi skønner Bjælkebredden til mindst 20cm, altsaa:
M100 = 2960 : 0,2 = 14800kf?m, h = 0,345- /148ÖÖ = 42 cm.
Største positive Moment udmaales til 7910kgn'. Den nyttige Pladebredde
bliver 8-10-2 4 20 = 180 cm, idet denne Værdi er mindre end
M100 = 7910 : 1,80 = 4400, h = 0,345 • ]/4400 = 22,9 cm,
f = 0,277-]/4400-1,8 = 33,0cm2.
Den neutrale Akse ligger i Pladen. Forøges Højden til de ovenfor fundne
29 Q
42 cm, faas f = 33,0- —= 18,0cm2.
42
Samtidig med største positive Moment optræder største Lejetryk ved Bjæl-
kens fri Ende, nemlig (Fig. 216): /?0 = x/16 (7 • 14080— 4480) = 5880kf?, og Jærn-
diameteren skal da helst holdes under Værdien (se Formel 289):
= = 2,25cm. Vi vælger 6 Rj. 20mm (18,84cm3) og lægger 4 i
o880 1200
underste Lag, hvorved Bjælkebredden bliver (2 + 3)-4 = 20cm, altsaa som
’) D. 4. f. E., Heft 20, S. 84 {Bach).
