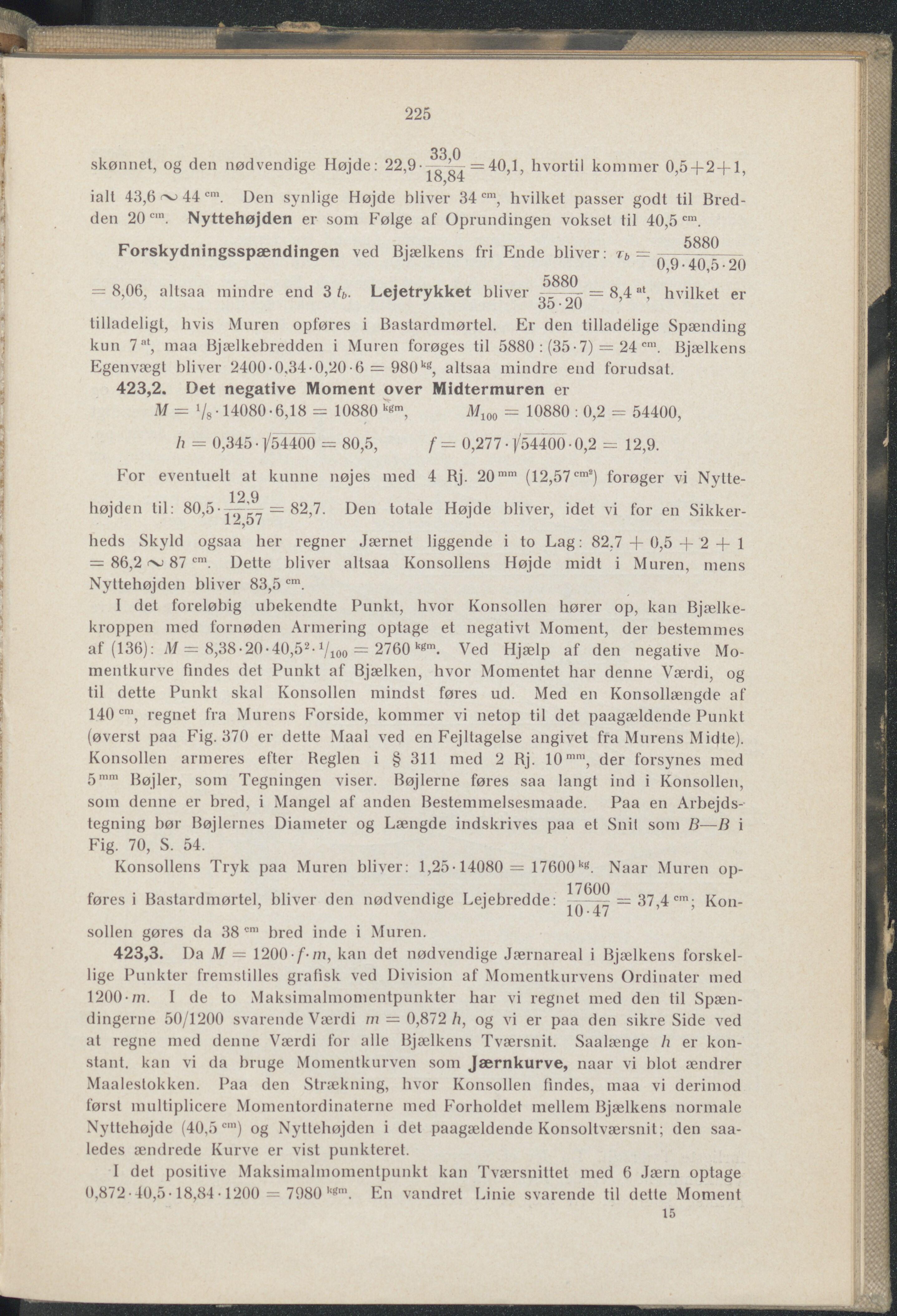

225 33 O skønnet, og den nødvendige Højde: 22^--~— = 40,l, hvortil kommer 0,54-24-1, lo,84 ialt 43,6 ~ 44 cm. Den synlige Højde bliver 34 cm, hvilket passer godt til Bred- den 20c,n. Nyttehøjden er som Følge af Oprundingen vokset til 40,5 cm. Forskydningsspændingen ved Bjælkens fri Ende bliver. = q g ^y~2() = 8,06, altsaa mindre end 3 tb. Lejetrykket bliver — 8,4at, hvilket er du * tilladeligt, hvis Muren opføres i Bastardmørtel. Er den tilladelige Spænding kun 7at, maa Bjælkebredden i Muren forøges til 5880 : (35 • 7) = 24 cm. Bjælkens Egenvægt bliver 2400 • 0,34 • 0,20-6 = 980 kg, altsaa mindre end forudsat. 423,2 . Det negative Moment over Midtermuren er M = V8-14080-6,18 = 10880 **m, M100 = 10880 : 0,2 = 54400, /? = 0,345 • V544ÖÖ = 80,5, f = 0,277 • y'54400 • 0,2 = 12,9. For eventuelt at kunne nøjes med 4 Rj. 20mm (12,57cm2) forøger vi Nylte- 12,9 højden til: 80,5- — = 82,7. Den totale Højde bliver, idel vi for en Sikker- 1 z.o / heds Skyld ogsaa her regner Jævnet liggende i to Lag: 82. 7 + 0,5 + 2 + 1 = 86,2 rv 87 cm. Dette bliver altsaa Konsollens Højde midt i Muren, mens Nyttehøjden bliver 83,5 cm. I det foreløbig ubekendte Punkt, hvor Konsollen hører op, kan Bjælke- kroppen med fornøden Armering optage et negativt Moment, der bestemmes af (136): 4/=8,38.2O.4O,52-yioo = 276Ok«m. Ved Hjælp af den negative Mo- mentkurve findes det Punkt af Bjælken, hvor Momentet har denne Værdi, og til dette Punkt skal Konsollen mindst føres ud. Med en Konsollængde af 140 cm, regnet fra Murens Forside, kommer vi netop til det paagældende Punkt (øverst paa Fig. 370 er dette Maal ved en Fejltagelse angivet fra Murens Midte). Konsollen armeres efter Keglen i § 311 med 2 Rj. 10n,ni, der forsynes med 5mm Bøjierj som Tegningen viser. Bøjlerne føres saa langt ind i Konsollen, som denne er bred, i Mangel af anden Besteminelsesmaade. Paa en Arbejds- tegning bør Bøjlernes Diameter og Længde indskrives paa et Snif som 13—13 i Fig. 70, S. 54. Konsollens Tryk paa Muren bliver: 1,25-14080 = 17600kg. Naar Muren op- føresi Bastard mørtel, bliver den nødvendige Lejebredde: ~ 37,4 c,n; Kon- sollen gøres da 38 cm bred inde i Muren. 423,3» Da M = 1200 -f-m, kan det nødvendige Jærnareal i Bjælkens forskel- lige Punkter fremstilles grafisk ved Division af Momentkurvens Ordinater med 1200-m. I de to Maksimalmomentpunkter har vi regnet med den til Spæn- dingerne 50/1200 svarende Værdi m = 0,872 h, og vi er paa den sikre Side ved al regne med denne Værdi for alle Bjælkens Tværsnit. Saalænge h er kon- stant. kan vi da bruge Momentkurven som Jærnkurve, naar vi blot ændrer Maalestokken. Paa den Strækning, hvor Konsollen findes, maa vi derimod først multiplicere Momentordinaterne med Forholdet mellem Bjælkens normale Nyttehøjde (40,5 cm) og Nyttehøjden i det paagældende Konsoltværsnit; den saa- ledes ændrede Kurve er vist punkteret. I det positive Maksimalmomentpunkt kan Tværsnittet med 6 Jærn optage 0,872 • 40,5-18,84-1200 = 7980 kgm. En vandret Linie svarende til dette Moment 15
