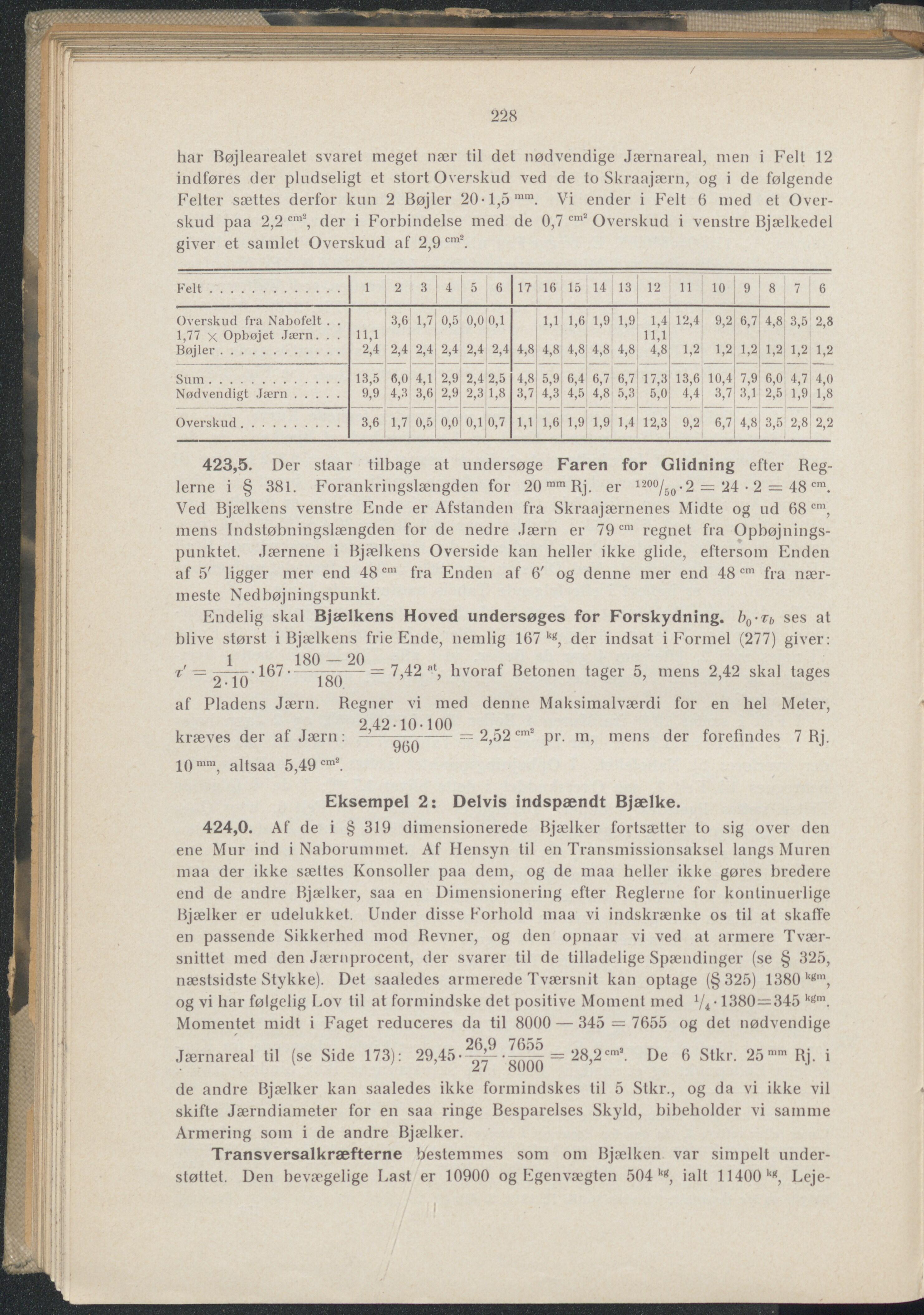

228 har Bøjlearealet svaret meget nær til det nødvendige Jærnareal, men i Felt 12 indføres der pludseligt et stort Overskud ved de to Skraajærn, og i de følgende Felter sæltes derfor kun 2 Bøjler 20-l,5mm. Vi ender i Felt 6 med et Over- skud paa 2,2 cm2, der i Forbindelse med de 0,7 cm2 Overskud i venstre Bjælkedel giver et samlet Overskud af 2,9 cmS. Felt 1 2 3 4 5 6 17 16 15 14 13 12 11 10 9 8 7 6 Overskud fra Nabofelt . . 3,6 1,7 0,5 0,0 0,1 1,1' 1,6 1,9 1,9 1,4 12,4 9,2 6,7 4,8 3,5 2,8 1,77 x Ophøjet Jærn. . . Bøjler 11,1 11,1 2,4 2,4 2,4 2,4 2,4 2,4 4,8 4,8 4,8 4,8 4,8 4,8 1,2 1,2 1,2 1,2 1,2 1,2 Sum 13,5 6,0 4,1 2,9 2,4 2,5 4,8 5,9 6,4 6,7 6,7 17,3 13,6 10,4 7,9 6,0 4,7 4,0 Nødvendigt .Jærn 9,9 4,3 3,6 2,9 2,3 1,8 3,7 4,3! 4,5 4,8 5,3 5,0 4,4 3,7 3,1 2,5 1,9 1,8 Overskud 3,6 1,7 0,5 0,0 o,i 0,7 1,6 1,9 1,9 1,4 12,3 9,2 6,7 4,8 3,5 2,8 2,2 423,5. Der staar tilbage at undersøge Faren for Glidning efter Reg- lerne i § 381. Forankringslængden for 20 mm Rj. er 1200/50-2 = 24 • 2 = 48 cm. Ved Bjælkens venstre Ende er Afstanden fra Skraajærnenes Midte og ud 68 cm, mens Indstøbningslængden for de nedre Jærn er 79cm regnet fra Ophøjnings- punktet. Jærnene i Bjælkens Overside kan heller ikke glide, eftersom Enden af 5' ligger mer end 48cm fra Enden af 6' og denne mer end 48cm fra nær- meste Nedbøjningspunkt. Endelig skal Bjælkens Hoved undersøges for Forskydning. b0-Tb ses at blive størst i Bjælkens frie Ende, nemlig 167 kg, der indsat i Formel (277) giver: I 180_______20 / —_—-.167-——■-—= 7,42 at, hvoraf Betonen tager 5, mens 2,42 skal lages 2 • 10 lot) af Pladens Jærn. Regner vi med denne Maksimalværdi for en hel Meter, kræves der af Jærn: = 2,52cm8 pr. m, mens der forefindes 7 Rj. you 10 mm, altsaa 5,49 cm\ Eksempel 2: Delvis indspændt Bjælke. 424,0. Af de i § 319 dimensionerede Bjælker fortsætter lo sig over den ene Mur ind i Naborummet. Af Hensyn til en Transmissionsaksel langs Muren maa der ikke sæltes Konsoller paa dem, og de maa heller ikke gøres bredere end de andre Bjælker, saa en Dimensionering efter Reglerne for kontinuerlige Bjælker er udelukket. Under disse Forhold maa vi indskrænke os til at skaffe en passende Sikkerhed mod Revner, og den opnaar vi ved at armere Tvær- snittet med den Jærnprocent, der svarer til de tilladelige Spændinger (se § 325, næstsidste Stykke). Det saaledes armerede Tværsnit kan optage (§325) 1380 kgin, og vi har følgelig Lov til at formindske det positive Moment med 1/i-1380=345 kgm. Momentet midt i Faget reduceres da til 8000 — 345 = 7655 2ß 9 7655 Jærnareal til (se Side 173): 29,45 •= 28,2cm’. De 2 / oOlHJ og det nødvendige 6 Stkr. 25mm Rj. i de andre Bjælker kan saaledes ikke formindskes til 5 Sikr., og da vi ikke vil skifte Jærndiameter for en saa ringe Besparelses Skyld, bibeholder vi samme Armering som i de andre Bjælker. Transversalkræfterne bestemmes som om Bjælken var simpelt under- støttet. Den bevægelige Last er 10900 og Egenvægten 504 kg, ialt 11400 kK, Leje-
