Jærnbeton i Teori og Praksis

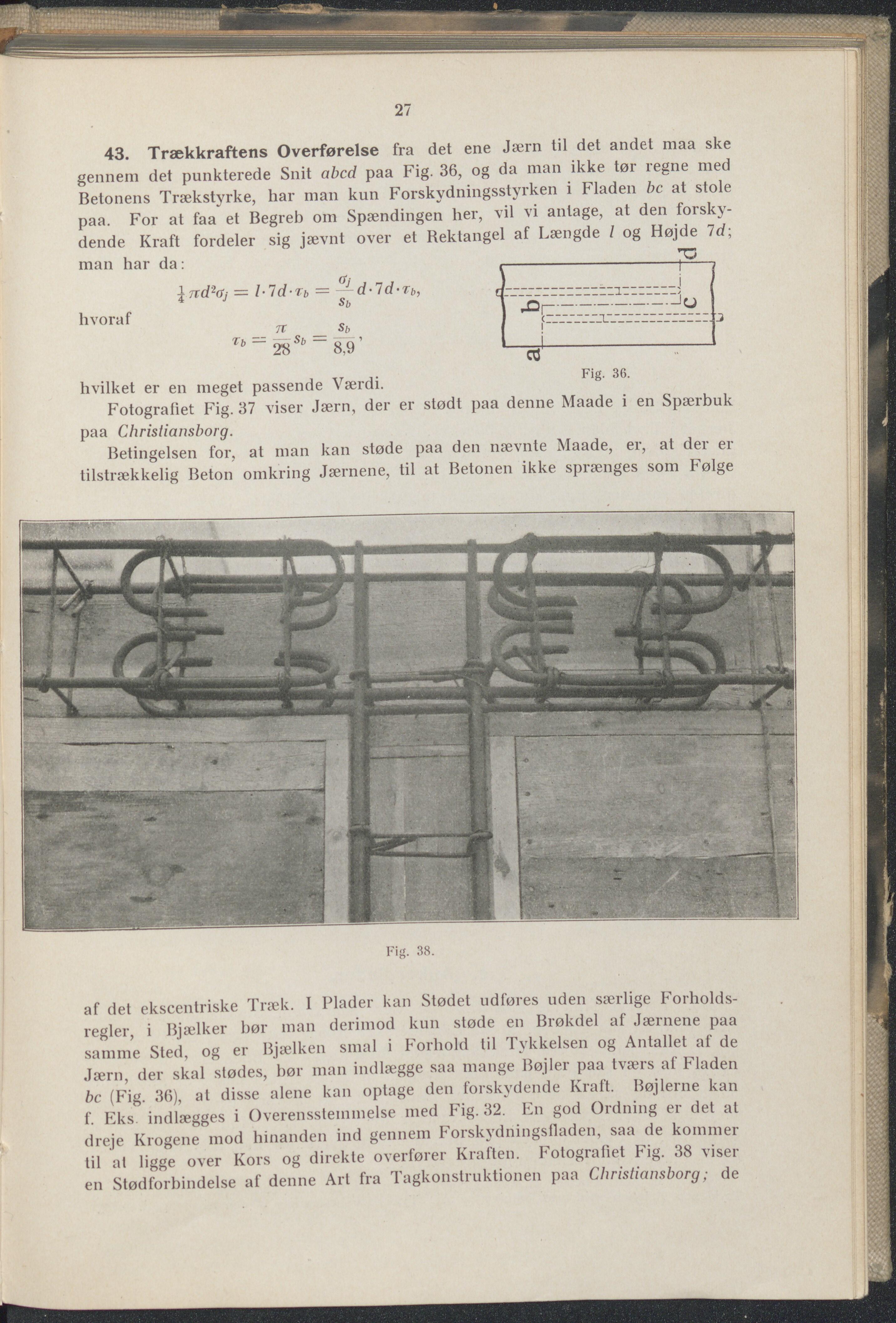

27 43. Trækkraftens Overførelse fra det ene Jærn til det andel maa ske gennem det punkterede Snit abed paa Fig. 36, og da man ikke tør regne med Betonens Trækstyrke, har man kun Forskydningsstyrken i Fladen be at stole paa. For at faa et Begreb om Spændingen her, vil vi antage, at den forsky- dende Kraft fordeler sig jævnt over et Rektangel af Længde / og Højde 7d; hvoraf man har da: lTTt/20-, = l-ld-Tb = ~ d-ld-Vb, 4 7 Sb _ 7t _ Sb Tb - S9' Fig. 36. paa denne Maade i en Spærbuk hvilket er en meget passende Værdi. Fotografiet Fig. 37 viser Jærn, der er stødt paa Christiansborg. Betingelsen for, at man kan støde paa den nævnte Maade, er, at der er tilstrækkelig Belon omkring Jærnene, til at Betonen ikke sprænges som Følge Fig. 38. af det ekscentriske Træk. I Plader kan Stødet udføres uden særlige Forholds- regler i Bjælker bør man derimod kun støde en Brøkdel af Jærnene paa samme Sted, og er Bjælken smal i Forhold til Tykkelsen og Antallet af de Jærn, der skal stødes, bør man indlægge saa mange Bøjler paa tværs af Fladen bc (Fig. 36), at disse alene kan optage den forskydende Kraft. Bøjlerne kan f. Eks. indlægges i Overensstemmelse med Fig. 32. En god Ordning ei del al dreie Krogene mod hinanden ind gennem Forskydningsfladen, saa de kommet til al ligge over Kors og direkte overfører Kraften. Fotografiet Fig. 38 viser en Stødforbindelse af denne Art fra Tagkonstruktionen paa Christiansborg; de
