Jærnbeton i Teori og Praksis

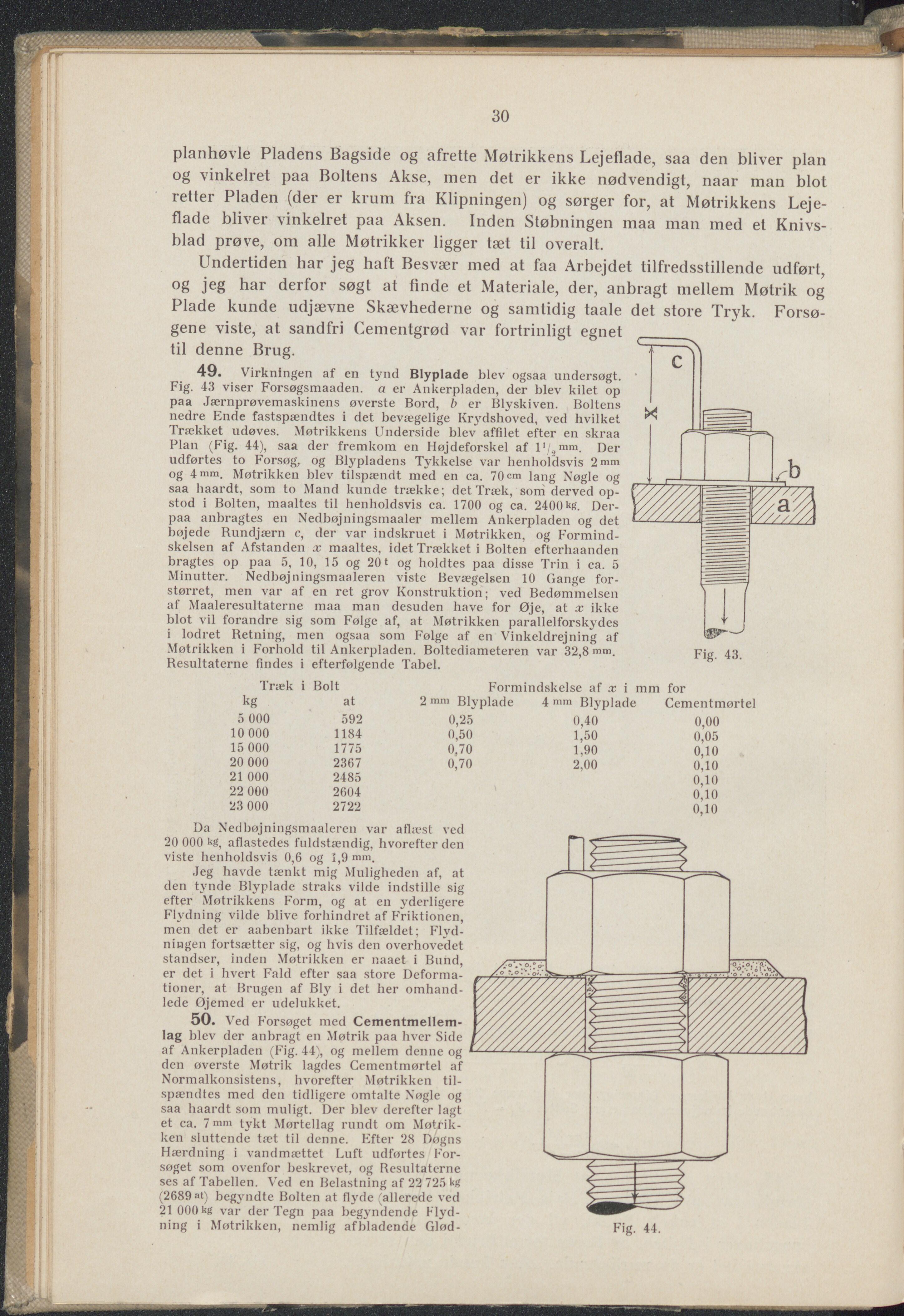

planhøvle Pladens Bagside og afrette Møtrikkens Lejeflade, saa den bliver plan og vinkelret paa Boltens Akse, men det er ikke nødvendigt, naar man blot retter Pladen (der er krum fra Klipningen) og sørger for, at Møtrikkens Leje- flade bliver vinkelret paa Aksen. Inden Støbningen maa man med et Knivs- blad prøve, om alle Møtrikker ligger tæt til overalt. det store Tryk. Forsø- Fig. 43. Undertiden har jeg haft Besvær med at faa Arbejdet tilfredsstillende udført, og jeg har derfor søgt at finde et Materiale, der, anbragt mellem Møtrik og Plade kunde udjævne Skævhederne og samtidig taale gene viste, at sandfri Cementgrød var fortrinligt egnet til denne Brug. 49. Virkningen af en tynd Blyplade blev ogsaa undersøgt. Fig. 43 viser Forsøgsmaaden. a er Ankerpladen, der blev kilet op paa Jærnprøvemaskinens øverste Bord, b er Blyskiven. Boltens nedre Ende fastspændtes i det bevægelige Krydshoved, ved hvilket Trækket udøves. Møtrikkens Underside blev affilet efter en skraa Plan (Fig. 44), saa der fremkom en Højdeforskel af Der udførtes to Forsøg, og Blypladens Tykkelse var henholdsvis 2 mm og 4 mm. Møtrikken blev tilspændt med en ca. 70 cm lang Nøgle og saa haardt, som to Mand kunde trække; det Træk, som derved op- stod i Bolten, maaltes til henholdsvis ca. 1700 og ca. 2400 kg. Der- paa anbragtes en Nedbøjningsmaaler mellem Ankerpladen og det bøjede Rundjærn c, der var indskruet i Møtrikken, og Formind- skelsen af Afstanden x maaltes, idet Trækket i Bolten efterhaanden bragtes op paa 5, 10, 15 og 201 og holdtes paa disse Trin i ca. 5 Minutter. Nedbøjningsmaaleren viste Bevægelsen 10 Gange for- størret, men var af en ret grov Konstruktion; ved Bedømmelsen af Maaleresultaterne maa man desuden have for Øje, at x ikke blot vil forandre sig som Følge af, at Møtrikken parallelforskydes i lodret Retning, men ogsaa som Følge af en Vinkeldrejning af Møtrikken i Forhold ‘ ’ ’ ’ ” ” ” Resultaterne findes til Ankerpladen. Boltediametei'en var 32,8 mm. efterfølgende Tabel. Træk i Bolt Formindskelse af x i mm for kg at 2 mm Blyplade 4 mm Blyplade Cementmørtel 5 000 592 0,25 0,40 0,00 10 000 1184 0,50 1,50 0,05 15 000 1775 0,70 1,90 0,10 20 000 2367 0,70 2,00 0,10 21 000 2485 0,10 22 000 2604 0,10 23 000 2722 0,10 Da Nedbøjningsmaaleren var aflæst ved 20 000 kg, aflastedes fuldstændig, hvorefter den viste henholdsvis 0,6 og 1,9 mm. Jeg havde tænkt mig Muligheden af, at den tynde Blyplade straks vilde indstille sig efter Møtrikkens Form, og at en yderligere Flydning vilde blive forhindret af Friktionen, men det er aaben bart ikke Tilfældet; Flyd- ningen fortsætter sig, og hvis den overhovedet standser, inden Møtrikken er naaet i Bund, er det i hvert Fald efter saa store Deforma- tioner, at Brugen af Bly i det her omhand- lede Øjemed er udelukket. 50. Ved Forsøget med Cementmellem- lag blev der anbragt en Møtrik paa hver Side af Ankerpladen (Fig. 44), og mellem denne og den øverste Møtrik lagdes Cementmørtel af Normalkonsistens, hvorefter Møtrikken til- spændtes med den tidligere omtalte Nøgle og saa haardt som muligt. Der blev derefter lagt et ca. 7 mm tykt Mørtellag rundt om Møtrik- ken sluttende tæt til denne. Efter 28 Døgns Hærdning i vandmættet Luft udførtes For- søget som ovenfor beskrevet, og Resultaterne ses af Tabellen. Ved en Belastning af 22 725 kg (2689 at) begyndte Bolten at flyde (allerede ved 21 000kg var der Tegn paa begyndende Flyd- ning i Møtrikken, nemlig afbladende Glød-
