Vejledning ved Øvelserne i Den Polytekniske Læreanstalts Maskinlaboratorium

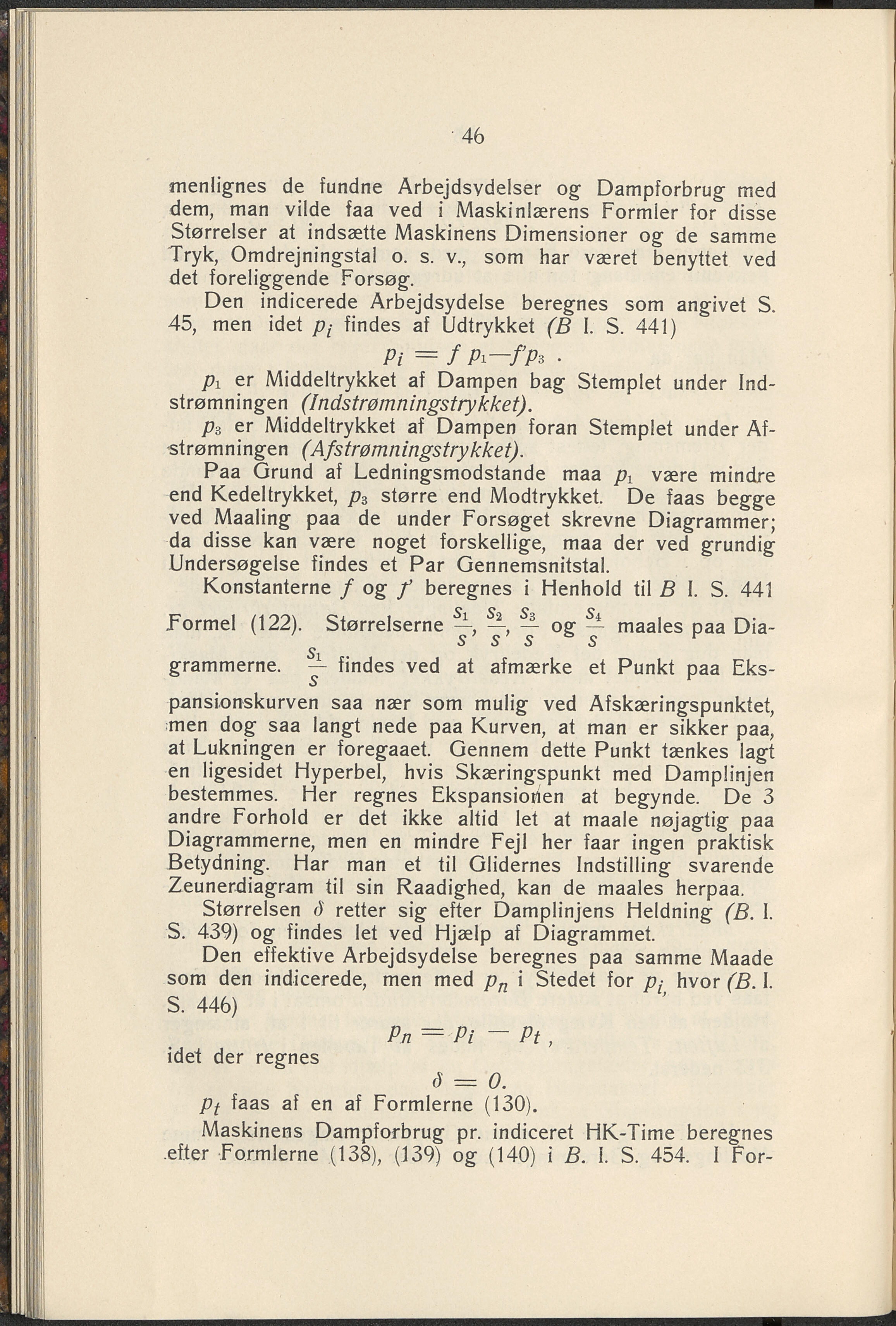

46 menlignes de fundne Arbejdsvdelser og Dampforbrug- med dem, man vilde faa ved i Maskinlærens Formler for disse Størrelser at indsætte Maskinens Dimensioner og de samme Tryk, Omdrejningstal o. s. v., som har været benyttet ved det foreliggende Forsøg. Den indicerede Arbejdsydelse beregnes som angivet S. 45, men idet pz- findes af Udtrykket (B I. S. 441) Pi = f Pi—f’Ps • pi er Middeltrykket af Dampen bag Stemplet under Ind- strømningen (Indstrømningstrykket). ps er Middeltrykket af Dampen foran Stemplet under Af- strømningen (Afstrømningstrykket). Paa Grund af Ledningsmodstande maa pY være mindre end Kedeltrykket, p3 større end Modtrykket De faas begge ved Maaling paa de under Forsøget skrevne Diagrammer; da disse kan være noget forskellige, maa der ved grundig Undersøgelse findes et Par Gennemsnitstal. Konstanterne f og f beregnes i Henhold til B I. S. 441 formel (122). Størrelserne —, —, — og — maales paa Dia- S S S 5* ^1 grammerne. y- findes ved at afmærke et Punkt paa Eks- pansionskurven saa nær som mulig- ved Afskæringspunklet, men dog saa langt nede paa Kurven, at man er sikker paa, at Lukningen er foregaaet. Gennem dette Punkt tænkes lag-t en ligesidet Hyperbel, hvis Skæringspunkt med Damplinjen bestemmes. Her regnes Ekspansionen at begynde. De 3 andre Forhold er det ikke altid let at maale nøjagtig- paa Diagrammerne, men en mindre Fejl her faar ingen praktisk Betydning. Har man et til Glidernes Indstilling svarende Zeunerdiagram til sin Raadighed, kan de maales herpaa. Størrelsen d retter sig efter Damplinjens Heldning (B. I. S. 439) og findes let ved Hjælp af Diagrammet. Den effektive Arbejdsydelse beregnes paa samme Maade som den indicerede, men med pn i Stedet for pz- hvor (B. I. S. 446) Pn = Pi — Pt , idet der regnes å = 0. Pt faas af en af Formlerne (130). Maskinens Dampforbrug pr. indiceret HK-Time beregnes efter Formlerne (138), (139) og (140) i B. 1. S. 454. I For-
