Vejledning ved Øvelserne i Den Polytekniske Læreanstalts Maskinlaboratorium

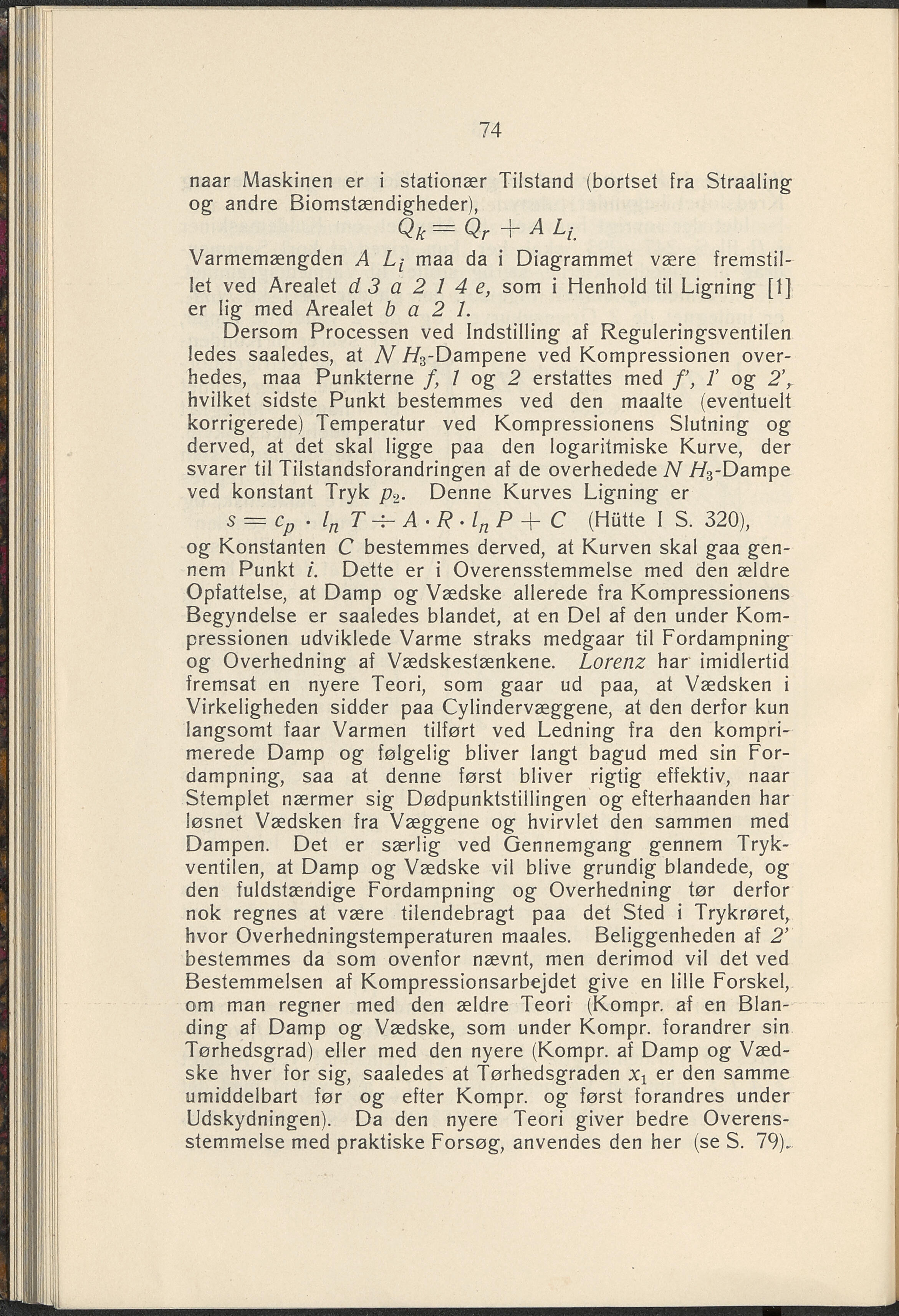

74 naar Maskinen er i stationær Tilstand (boriset fra Straaling og andre Biomstændigheder), Qk — Qr A Lj Varmemængden A maa da i Diagrammet være fremstil- let ved Arealet d 3 a 2 1 4 e, som i Henhold til Ligning- [1] er lig- med Arealet b a 2 1. Dersom Processen ved Indstilling af Reguleringsventilen ledes saaledes, at N /73-Dampene ved Kompressionen over- hedes, maa Punkterne f, 7 og- 2 erstattes med f’, T og 2’, hvilket sidste Punkt bestemmes ved den maalte (eventuelt korrigerede) Temperatur ved Kompressionens Slutning og derved, at det skal ligge paa den logaritmiske Kurve, der svarer til Tilstandsforandringen af de overhedede N //3-Dampe ved konstant Tryk p<>. Denne Kurves Ligning er s = cp . lnT ~ A- R -lnP -V C (Hiitte I S. 320), og- Konstanten C bestemmes derved, at Kurven skal gaa gen- nem Punkt i. Dette er i Overensstemmelse med den ældre Opfattelse, at Damp og Vædske allerede fra Kompressionens Begyndelse er saaledes blandet, at en Del af den under Kom- pressionen udviklede Varme straks medgaar til Fordampning og Overhedning af Vædskestænkene. Lorenz har imidlertid fremsat en nyere Teori, som gaar ud paa, at Vædsken i Virkeligheden sidder paa Cylindervæggene, at den derfor kun langsomt faar Varmen tilført ved Ledning fra den kompri- merede Damp og følgelig bliver langt bagud med sin For- dampning, saa at denne først bliver rigtig effektiv, naar Stemplet nærmer sig- Dødpunktstiilingen og efterhaanden har løsnet Vædsken fra Væggene og- hvirvlet den sammen med Dampen. Det er særlig ved Gennemgang gennem Tryk- ventilen, at Damp og Vædske vil blive grundig blandede, og den fuldstændige Fordampning og Overhedning tør derfor nok regnes at være tilendebragt paa det Sted i Trykrøret, hvor Overhedningstemperaturen maales. Beliggenheden af 2’ bestemmes da som ovenfor nævnt, men derimod vil det ved Bestemmelsen af Kompressionsarbejdet give en lille Forskel, om man regner med den ældre Teori (Kompr. af en Blan- ding af Damp og Vædske, som under Kompr. forandrer sin Tørhedsgrad) eller med den nyere (Kompr. af Damp og Væd- ske hver for sig-, saaledes at Tørhedsgraden er den samme umiddelbart før og efter Kompr. og først forandres under Udskydningen). Da den nyere Teori giver bedre Overens- stemmelse med praktiske Forsøg, anvendes den her (se S. 79)..
