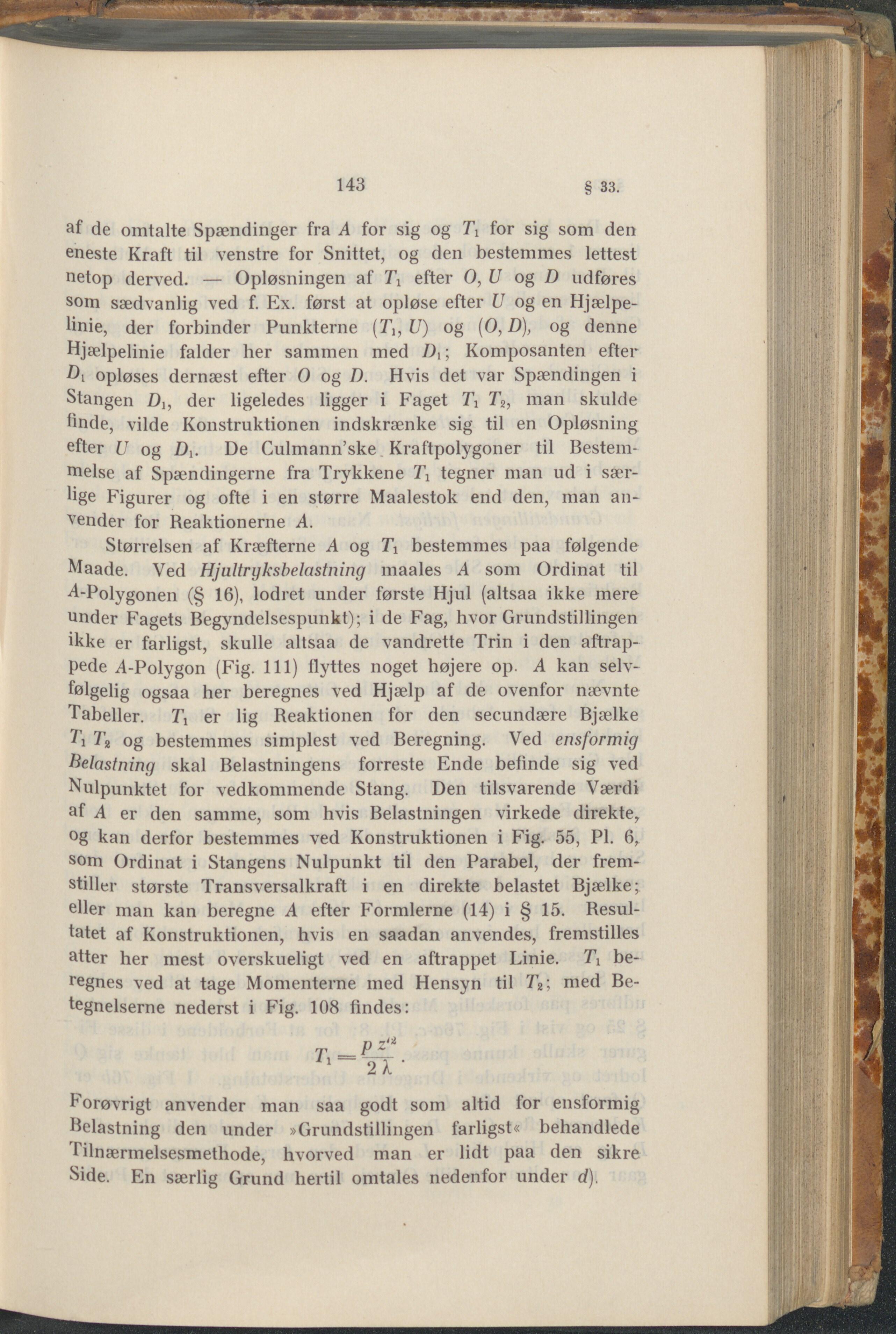

143 § 33. af de omtalte Spændinger fra A for sig og T\ for sig som den eneste Kraft til venstre for Snittet, og den bestemmes lettest netop derved. — Opløsningen af 1\ efter O, U og I) udføres som sædvanlig ved f. Ex. først at opløse efter U og en Hjælpe- linie, der forbinder Punkterne (Tj, (7) og (O, D), og denne Hjælpelinie falder her sammen med M; Komposanten efter opløses dernæst efter O og D. Hvis det var Spændingen i Stangen D}, der ligeledes ligger i Faget T\ T2, man skulde finde, vilde Konstruktionen indskrænke sig til en Opløsning efter U og Dj. De Culmann’ske Kraftpolygoner til Bestem- melse af Spændingerne fra Trykkene 1\ tegner man ud i sær- lige Figurer og ofte i en større Maalestok end den, man an- vender for Reaktionerne A. Størrelsen af Kræfterne A og bestemmes paa følgende Maade. Ved Hjultryksbelastning maales A som Ordinat til ■A-Polygonen (§ 16), lodret under første Hjul (altsaa ikke mere under Fagets Begyndelsespunkt); i de Fag, hvor Grundstillingen ikke er farligst, skulle altsaa de vandrette Trin i den aftrap- pede A-Polygon (Fig. 111) flyttes noget højere op. A kan selv- følgelig ogsaa her beregnes ved Hjælp af de ovenfor nævnte Tabeller. Ti er lig Reaktionen for den secundære Bjælke l’i 7’2 og bestemmes simplest ved Beregning. Ved ensformig Belastning skal Belastningens forreste Ende befinde sig ved Nulpunktet for vedkommende Stang. Den tilsvarende Værdi af A er den samme, som hvis Belastningen virkede direkte, °g kan derfor bestemmes ved Konstruktionen i Fig. 55, PI. 6, som Ordinat i Stangens Nulpunkt til den Parabel, der frem- stiller største Transversalkraft i en direkte belastet Bjælke; eller man kan beregne A efter Formlerne (14) i § 15. Resul- tatet af Konstruktionen, hvis en saadan anvendes, fremstilles atter her mest overskueligt ved en aftrappet Linie. 7\ be- regnes ved at tage Momenterne med Hensyn til TV, med Be- tegnelserne nederst i Fig. 108 findes: T —Pz>i 11 2Å • Forøvrigt anvender man saa godt som altid for ensformig Belastning den under »Grundstillingen farligst« behandlede Tilnærmelsesmethode, hvorved man er lidt paa den sikre Side. En særlig Grund hertil omtales nedenfor under </),
