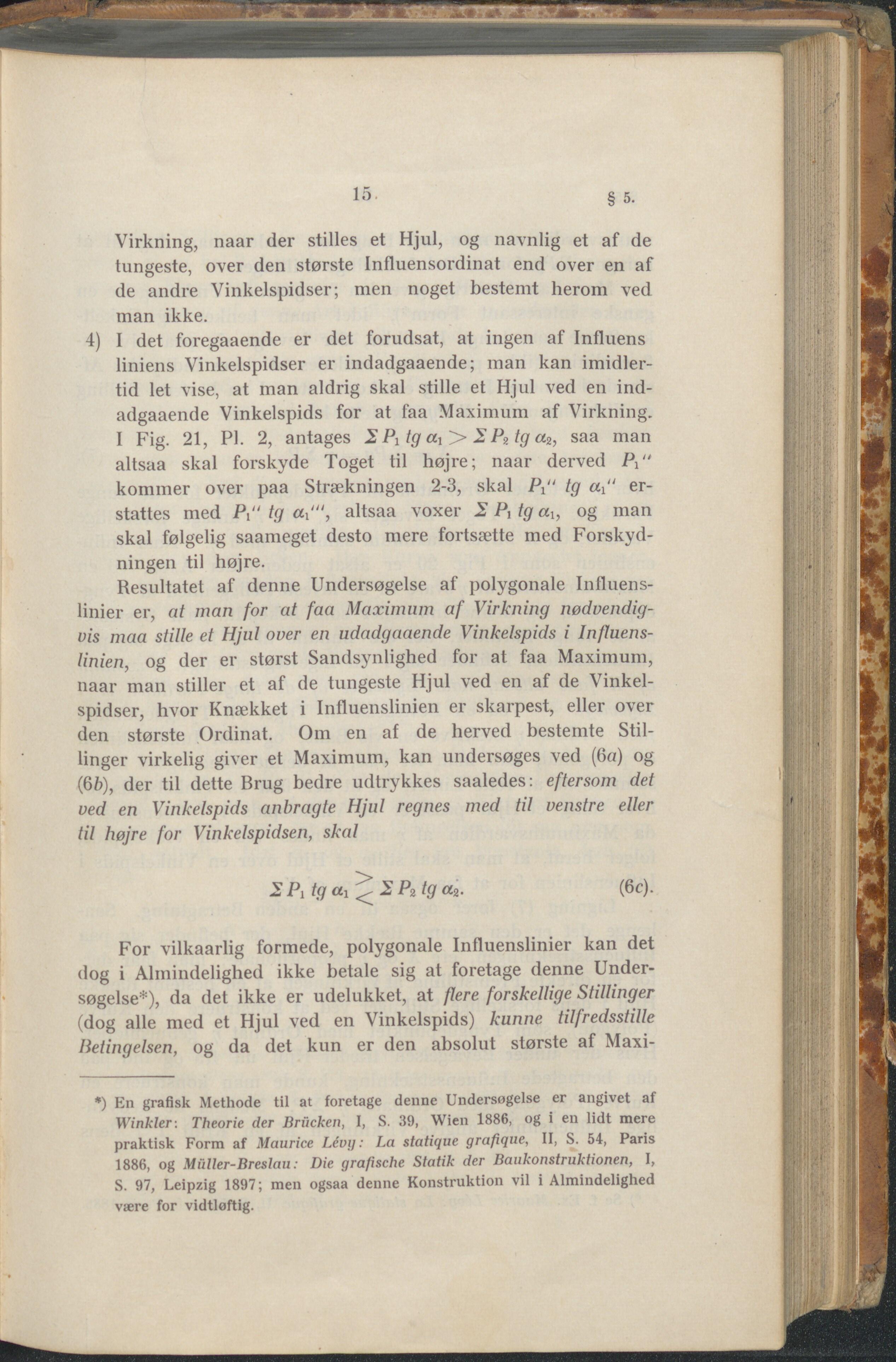

~ 15. §5. Virkning, naar der stilles et Hjul, og navnlig et af de tungeste, over den største Influensordinat end over en af de andre Vinkelspidser; men noget bestemt herom ved man ikke. 4) I det foregaaende er det forudsat, at ingen af Influens liniens Vinkelspidser er indadgaaende; man kan imidler- tid let vise, at man aldrig skal stille et Hjul ved en ind- adgaaende Vinkelspids for at faa Maximum af Virkning. I Fig. 21, PL 2, antages J tg ax > S P8 tg a2, saa man altsaa skal forskyde Toget til højre; naar derved P/' kommer over paa Strækningen 2-3, skal Pi" tg aj‘ er- stattes med P," tg ax“‘, altsaa voxer S P} tg ax, og man skal følgelig saameget desto mere fortsætte med Forskyd- ningen til højre. Resultatet af denne Undersøgelse af polygonale Influens- linier er, at man for at faa Maximum af Virkning nødvendig- vis maa stille et Hjul over en udadgaaende Vinkelspids i Influens- linien, og der er størst Sandsynlighed for at faa Maximum, naar man stiller et af de tungeste Hjul ved en af de Vinkel- spidser, hvor Knækket i Influenslinien er skarpest, eller over den største Ordinat. Om en af de herved bestemte Stil- linger virkelig giver et Maximum, kan undersøges ved (6a) og (66), der til dette Brug bedre udtrykkes saaledes: eftersom det ved en Vinkelspids anbragte Hjul regnes med til venstre eller til højre for Vinkelspidsen, skal SPxtgax>SPztga2. (6c). For vilkaarlig formede, polygonale Influenslinier kan det dog i Almindelighed ikke betale sig at foretage denne Under- søgelse*), da det ikke er udelukket, at flere forskellige Stillinger (dog alle med et Hjul ved en Vinkelspids) kunne tilfredsstille Betingelsen, og da det kun er den absolut største af Maxi- ♦) En grafisk Methode til at foretage denne Undersøgelse er angivet af Winkler-. Theorie der Brücken, I, S. 39, Wien 1886, og i en lidt mere praktisk Form af Maurice Lévy: La statique grafique, II, S. 54, Paris 1886, og Müller-Breslau: Die grafische Statik der Baukonstruktionen, I, S. 97, Leipzig 1897; men ogsaa denne Konstruktion vil i Almindelighed være for vidtløftig.
