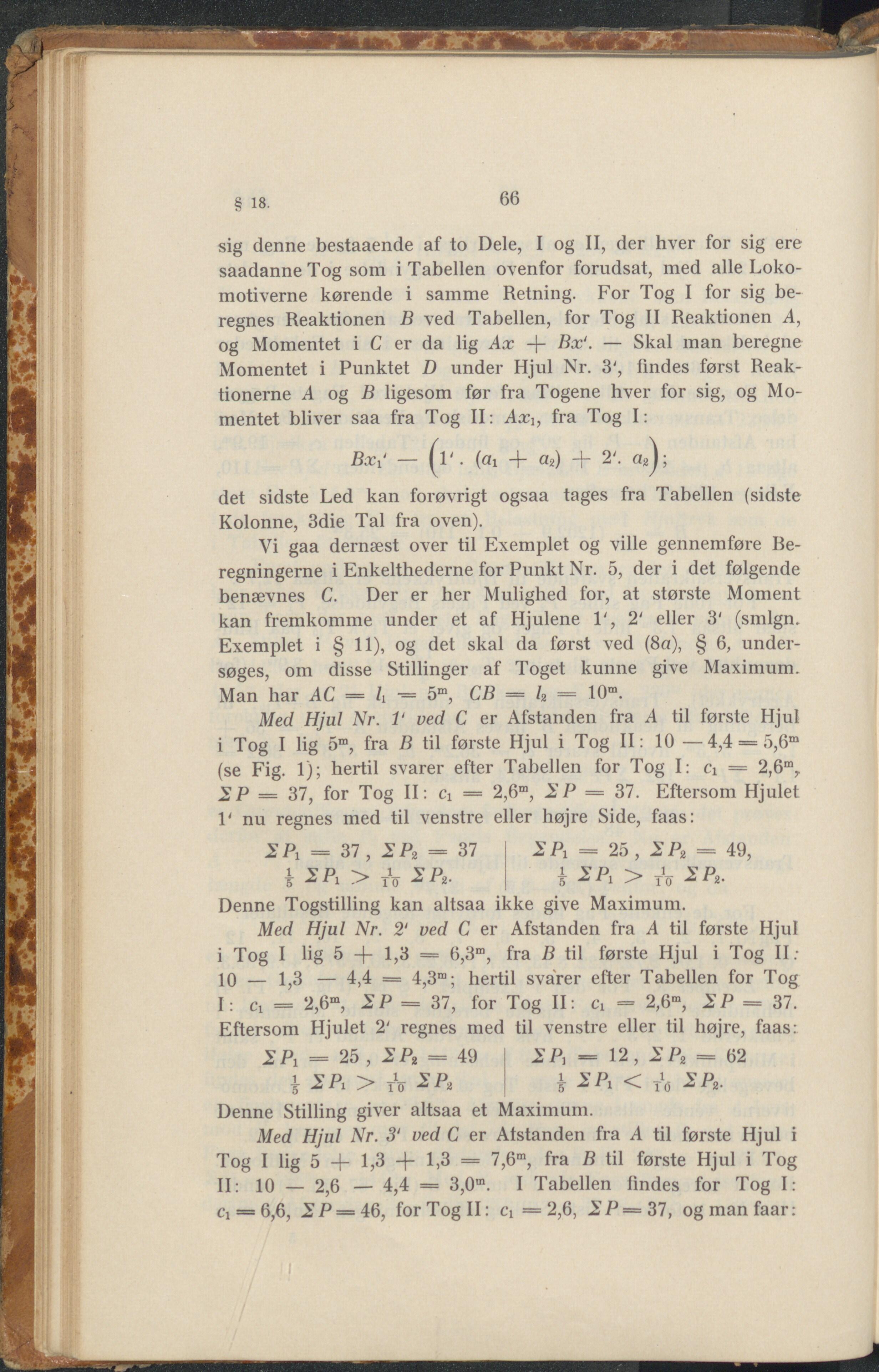

66
§ 18.
sig denne bestaaende af to Dele, I og II, der hver for sig ere
saadanne Tog som i Tabellen ovenfor forudsat, med alle Loko-
motiverne kørende i samme Retning. For Tog I for sig be-
regnes Reaktionen B ved Tabellen, for Tog II Reaktionen A,
og Momentet i C er da lig Ax 4~ ~ Skal man beregne
Momentet i Punktet D under Hjul Nr. 3', findes først Reak-
tionerne A og B ligesom før fra Togene hver for sig, og Mo-
mentet bliver saa fra Tog II: Axh fra Tog I:
Bxi — (1'. (cti 4" %'■ ;
det sidste Led kan forøvrigt ogsaa tages fra Tabellen (sidste
Kolonne, 3die Tal fra oven).
Vi gaa dernæst over til Exemplet og ville gennemføre Be-
regningerne i Enkelthederne for Punkt Nr. 5, der i det følgende
benævnes C. Der er her Mulighed for, at største Moment
kan fremkomme under et af Hjulene 1', 2' eller 3' (smign.
Exemplet i § 11), og det skal da først ved (8a), § 6, under-
søges, om disse Stillinger af Toget kunne give Maximum.
Man har AC = h -= 5m, CB = Z2 = 10“.
Med Hjul Nr. P ued C er Afstanden fra A til første Hjul
i Tog I lig 5m, fra B til første Hjul i Tog II: 10 —4,4 = 5,6“
(se Fig. 1); hertil svarer efter Tabellen for Tog I: Ci — 2,6mr
IP = 37^ for Tog II: cx — 2,6™, SP = 37. Eftersom Hjulet
r nu regnes med til venstre eller højre Side, faas:
S Pi = 31, 2P* = 37 S Pi = 25 , = 49,
1 SPi > I JPi > A
Denne Togstilling kan altsaa ikke give Maximum.
Med Hjul Nr. 2' ved C er Afstanden fra A til første Hjul
i Tog I lig 5 + 1,3 = 6,3m, fra B til første Hjul i Tog II:
10 — 1,3 — 4,4 = 4,3“; hertil svarer efter Tabellen for Tog
I: C1 = 2,6“, SP = 37, for Tog II: = 2,6m, SP = 37.
Eftersom Hjulet 2' regnes med til venstre eller til højre, faas:
2 Pi = 25 , = 49 2 Pi = 12 , SP, = 62
1 JA > A i SPi < 2PZ.
Denne Stilling giver altsaa et Maximum.
Med Hjul Nr. 3‘ ved C er Afstanden fra A til første Hjul i
Tog I lig 5 + 1,3 + 1,3 = 7,6m, fra B til første Hjul i Tog
II: 10 — 2,6 — 4,4 = 3,0m. I Tabellen findes for Tog I:
C1 = 6,6, 2P=46, for Tog II: Ci =2,6, SP=37, og man faar:
