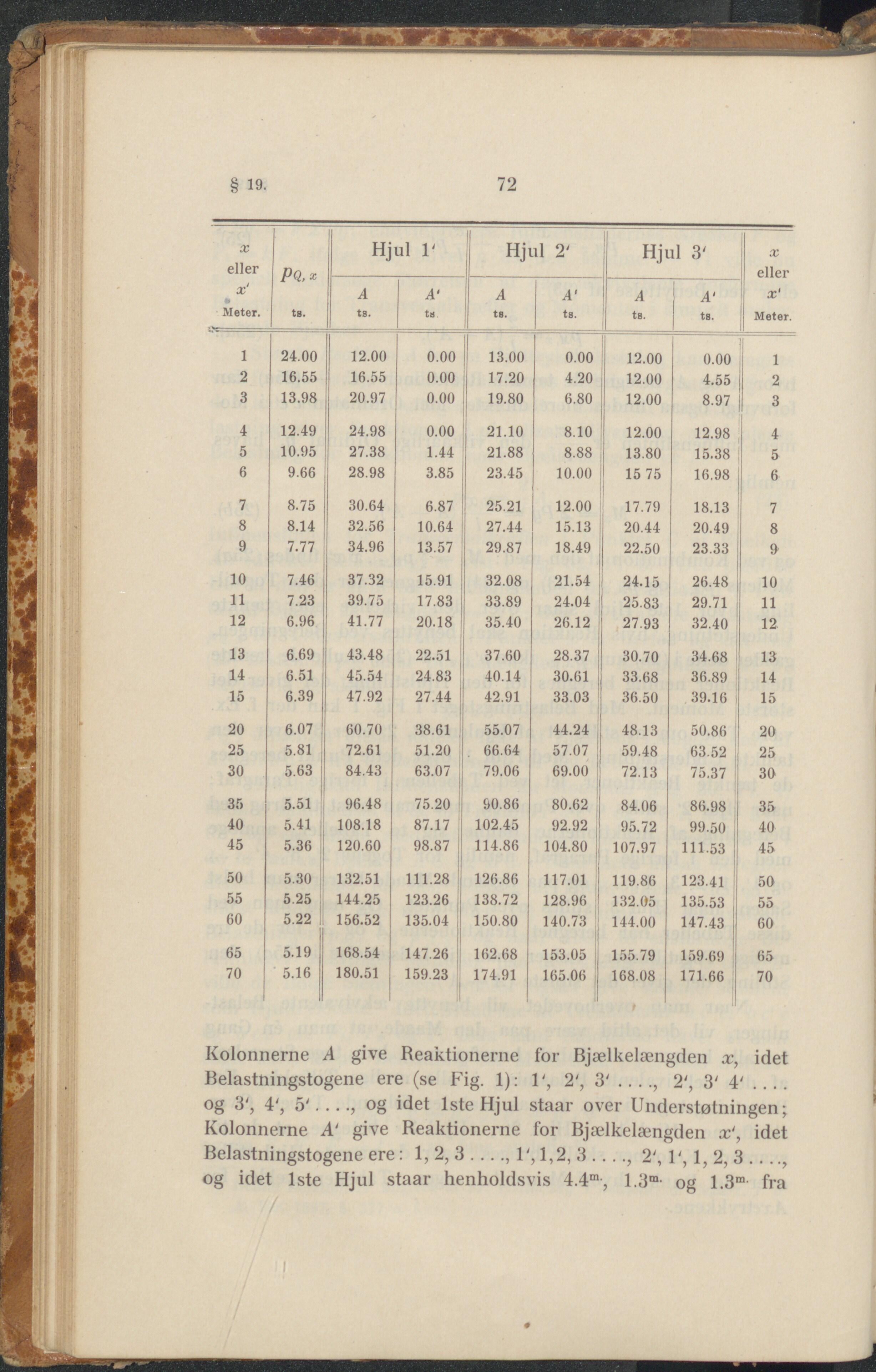

72
§ 19.
X eller x‘ • Meter. PQ,x t8. Hjul r Hjul 2' Hjul 3' X I eller x‘ Meter.
A ts. A‘ ts A ts. A' ts. A ts. A‘ ts.
1 24.00 12.00 0.00 13.00 0.00 12.00 0.00 1
2 16.55 16.55 0.00 17.20 4.20 12.00 4.55 2
3 13.98 20.97 0.00 19.80 6.80 12.00 8.97 1 3
4 12.49 24.98 0.00 21.10 8.10 12.00 12.98 4
5 10.95 27.38 1.44 21.88 8.88 13.80 15.38 5
6 9.66 28.98 3.85 23.45 10.00 15 75 16,98 6
7 8.75 30.64 6.87 25.21 12.00 17.79 18.13 7
8 8.14 32.56 10.64 27.44 15.13 20.44 20.49 8
9 7.77 34.96 13.57 29.87 18.49 22.50 23.33 9
10 7.46 37.32 15.91 ; 32.08 21.54 24.15 26.48 10
11 7.23 39.75 17.83 33.89 24.04 25.83 29.71 11
12 6.96 41.77 20.18 35.40 26.12 27.93 32.40 12
13 6.69 43.48 22.51 37.60 28.37 30.70 34.68 13
14 6.51 45.54 24.83 ! 40.14 30.(51 33.68 36.89 14
15 6.39 47.92 27.44 I 42.91 33.03 36.50 39.16 15
20 6.07 60.70 38.61 j 55.07 44.24 48.13 50.86 20
25 5.81 72.61 51.20 66.64 57.07 59.48 63.52 25
30 5.63 84.43 63.07 79.06 69.00 72.13 75.37 30
35 5.51 96.48 75.20 &0.86 80.62 84.06 86.98 35
40 5.41 108.18 87.17 102.45 92.92 95.72 99.50 40
45 5.36 120.60 98.87 114.86 104.80 107.97 111.53 45
50 5.30 132.51 111.28 126.86 117.01 119.86 123.41 50
55 5.25 144.25 123.26 138.72 128.96 132.05 135.53 55
60 5.22 156.52 135.04 150.80 140.73 144.00 147.43 60
65 5.19 168.54 147.26 1(52.68 153.05 155.79 159.69 65
70 5.16 180.51 159.23 174.91 165.06 168.Ü8 171.66 70
t
Kolonnerne A give Reaktionerne for Bjælkelængden x, idet
Belasthingstogene ere (se Fig. 1): 1', 21, 3' .. . 2', 3' 4' . . . .
og 3', 4\ 5'...., og idet 1ste Hjul staar over Understøtningen;
Kolonnerne A‘ give Reaktionerne for Bjælkelængden æ', idet
Belastningstogene ere: 1, 2, 3 . ..1', 1,2, 3 ...2', 11, 2, 3 ...
og idet 1ste Hjul staar henholdsvis 4.4m, 1.3m og 1.3m fra
