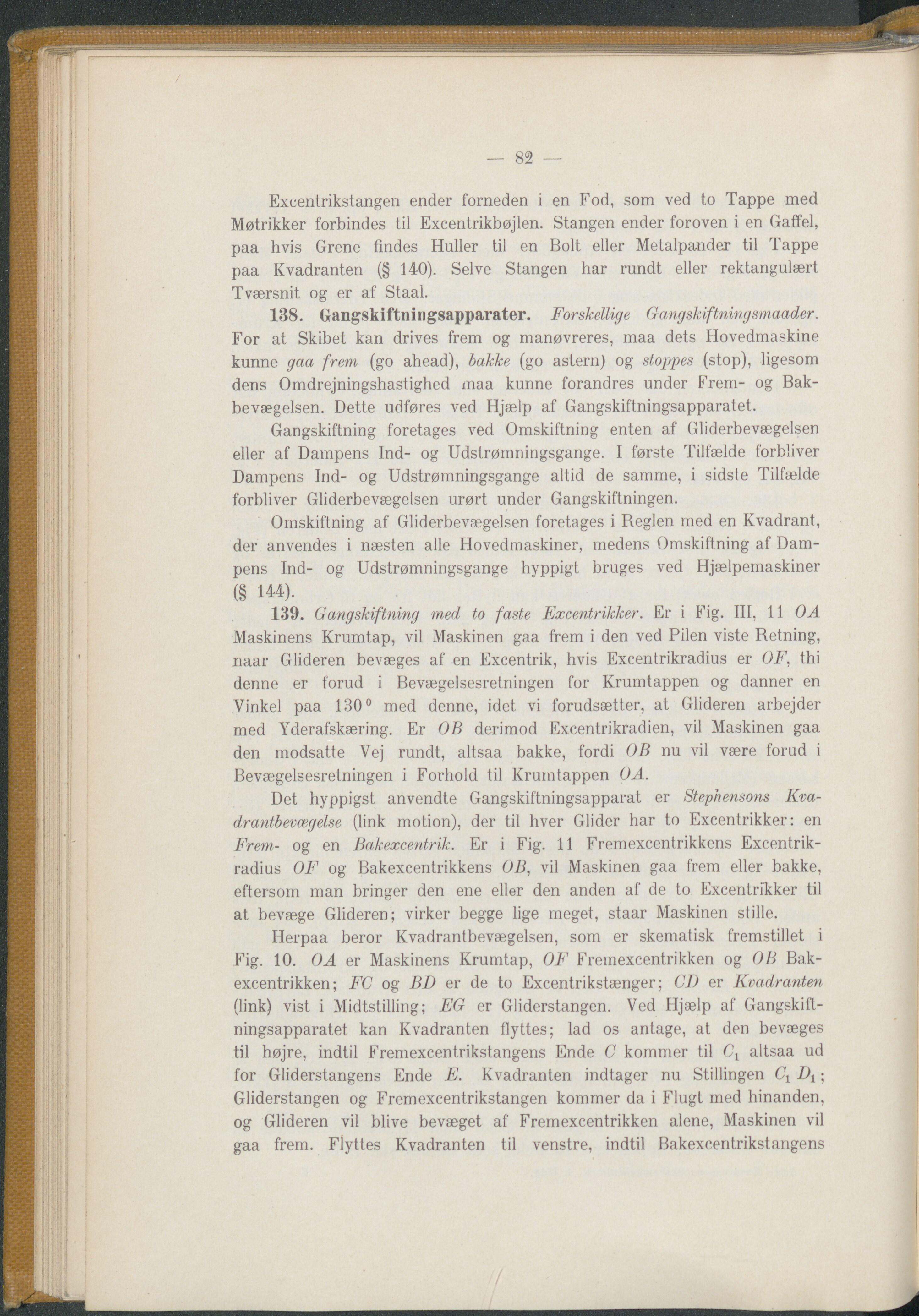

— 82 —
Excentrikstangen ender forneden i en Fod, som ved to Tappe med
Møtrikker forbindes til Excentrikbøjlen. Stangen ender foroven i en Gaffel,
paa hvis Grene findes Huller til en Bolt eller Metalpander til Tappe
paa Kvadranten (§ 140). Selve Stangen har rundt eller rektangulært
Tværsnit og er af Staal.
138. Gangskiftniogsapparater. Forskellige Gang skiftning smaader.
For at Skibet kan drives frem og manøvreres, maa dets Hovedmaskine
kunne gaa frem (go ahead), bakke (go astern) og stoppes (stop), ligesom
dens Omdrejningshastighed maa kunne forandres under Frem- og Bak-
bevægelsen. Dette udføres ved Hjælp af Gangskiftningsapparatet.
Gangskiftning foretages ved Omskiftning enten af Gliderbevægelsen
eller af Dampens Ind- og Udstrømningsgange. I første Tilfælde forbliver
Dampens Ind- og Udstrømningsgange altid de samme, i sidste Tilfælde
forbliver Gliderbevægelsen urørt under Gangskiftningen.
Omskiftning af Gliderbevægelsen foretages i Reglen med en Kvadrant,
der anvendes i næsten alle Hovedmaskiner, medens Omskiftning af Dam-
pens Ind- og Udstrømningsgange hyppigt bruges ved Hjælpemaskiner
(§ 144).
139. Gangskiftning med to faste Excentrikker. Er i Eig. IH, 11 O A
Maskinens Krumtap, vil Maskinen gaa frem i den ved Pilen viste Retning,
naar Glideren bevæges af en Excentrik, hvis Excentrikradius er OF, thi
denne er forud i Bevægelsesretningen for Krumtappen og danner en
Vinkel paa 130° med denne, idet vi forudsætter, at Glideren arbejder
med Yderafskæring. Er OB derimod Excentrikradien, vil Maskinen gaa
den modsatte Vej rundt, altsaa bakke, fordi OB nu vil være forud i
Bevægelsesretningen i Forhold til Krumtappen OA.
Det hyppigst anvendte Gangskif'tningsapparat er Stephensons Kva-
drantbevægelse (link motion), der til hver Glider har to Excentrikker: en
Frem- og en Bakexcentrik. Er i Fig. 11 Fremexcentrikkens Excentrik-
radius OF og Bakexcentrikkens OB, vil Maskinen gaa frem eller bakke,
eftersom man bringer den ene eller den anden af de to Excentrikker til
at bevæge Glideren; virker begge lige meget, staar Maskinen stille.
Herpaa beror Kvadrantbevægelsen, som er skematisk fremstillet i
Fig. 10. OA er Maskinens Krumtap, OF Fremexcentrikken og OB Bak-
excentrikken; FC og BI) er de to Excentrikstænger; Cl) er Kvadranten
(link) vist i Midtstilling; EG er Gliderstangen. Ved Hjælp af Gangskift-
ningsapparatet kan Kvadranten flyttes; lad os antage, at den bevæges
til højre, indtil Fremexcentrikstangens Ende C kommer til C\ altsaa ud
for Gliderstangens Ende E. Kvadranten indtager nu Stillingen C\ Dx;
Gliderstangen og Fremexcentrikstangen kommer da i Flugt med hinanden,
og Glideren vil blive bevæget af Fremexcentrikken alene, Maskinen vil
gaa frem. Flyttes Kvadranten til venstre, indtil Bakexcentrikstangens
