Skibsmaskinlære

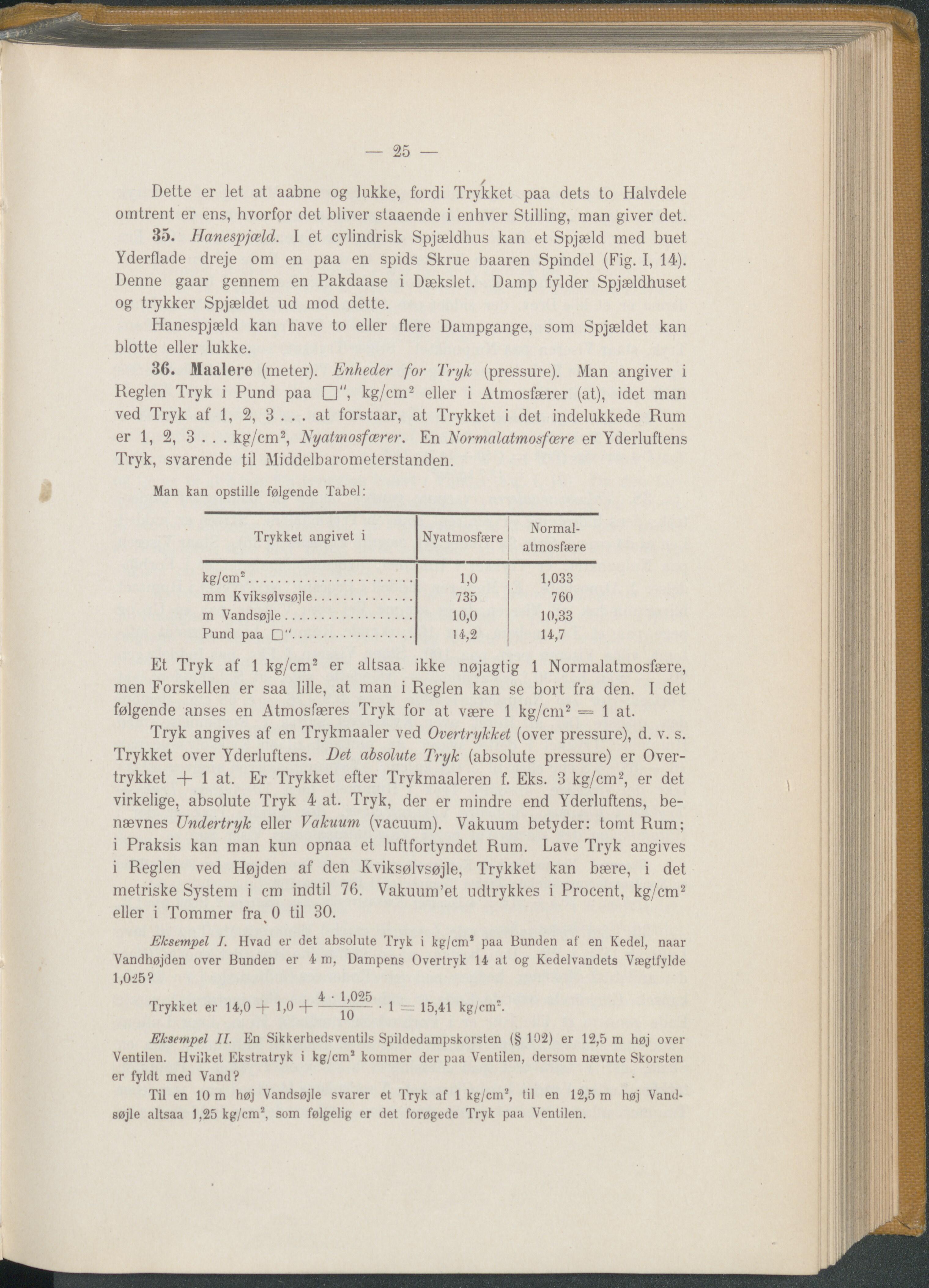

— 25 — Dette er let at aabne og lukke, fordi Trykket paa dets to Halvdele omtrent er ens, hvorfor det bliver slaaende i enhver Stilling, man giver det. 35. Hanespjæld. I et cylindrisk Spjældhus kan et Spjæld med buet Yderflade dreje om en paa en spids Skrue baaren Spindel (Fig. I, 14). Denne gaar gennem en Pakdaase i Dækslet. Damp fylder Spjældhuset og trykker Spjældet ud mod delte. Hanespjæld kan have to eller flere Dampgange, som Spjældet kan blotte eller lukke. 36. Maalere (meter). Enheder for Tryk (pressure). Man angiver i Reglen Tryk i Pund paa kg/cm2 eller i Atmosfærer (at), idet man ved Tryk af 1, 2, 3 ... at forstaar, at Trykket i det indelukkede Rum er 1, 2, 3 . . . kg/cm2, Ny atmosfærer. En Normalatmosfære er Yderluftens Tryk, svarende til Middelbarometerstanden. Man kan opstille følgende Tabel: Trykket angivet i Nyatmosfære Normal- atmosfære kg/cm2 1 0 1 033 mm Kviksøl vsøjie 735 760 m Vandsøjle 10,0 10,33 Pund paa □" 14,2 14,7 Et Tryk af 1 kg/cm2 er altsaa ikke nøjagtig 1 Normalatmosfære, men Forskellen er saa lille, at man i Reglen kan se bort fra den. I det følgende anses en Atmosfæres Tryk for at være 1 kg/cm2 = 1 at. Tryk angives af en Trykmaaler ved Overtrykket (over pressure), d. v. s. Trykket over Yderluftens. Det absolute Tryk (absolute pressure) er Over- trykket + 1 at. Er Trykket efter Trykmaaleren f. Eks. 3 kg/cm2, er det virkelige, absolute Tryk 4 at. Tryk, der er mindre end Yderluftens, be- nævnes Undertryk eller Vakuum (vacuum). Vakuum betyder: tomt Rum; i Praksis kan man kun opnaa et luftfortyndet Rurn. Lave Tryk angives i Reglen ved Højden af den Kviksølvsøjle, Trykket kan bære, i det metriske System i cm indtil 76. Vakuum’et udtrykkes i Procent, kg/cm2 eller i Tommer frav 0 til 30. Eksempel I. Hvad er det absolute Tryk i kg/cm’ paa Bunden af en Kedel, naar Vandhøjden over Bunden er 4 m, Dampens Overtryk 14 at og Kedel vandets Vægtfylde 1,0^5? 4 • 1,025 Trykket er 14,0 + 1,0 -----' 1 = 15,41 kg/cm". Eksempel II. En Sikkerhedsventils Spildedampskorsten (§ 102) er 12,5 m høj over Ventilen. Hvilket Ekstratryk i kg/cms kommer der paa Ventilen, dersom nævnte Skorsten er fyldt med Vand? Til en 10 m høj Vandsøjle svarer et Tryk af 1 kg/cm2, til en 12,5 m høj Vand- søjle altsaa 1,25 kg/cm2, som følgelig er det forøgede Tryk paa Ventilen.
