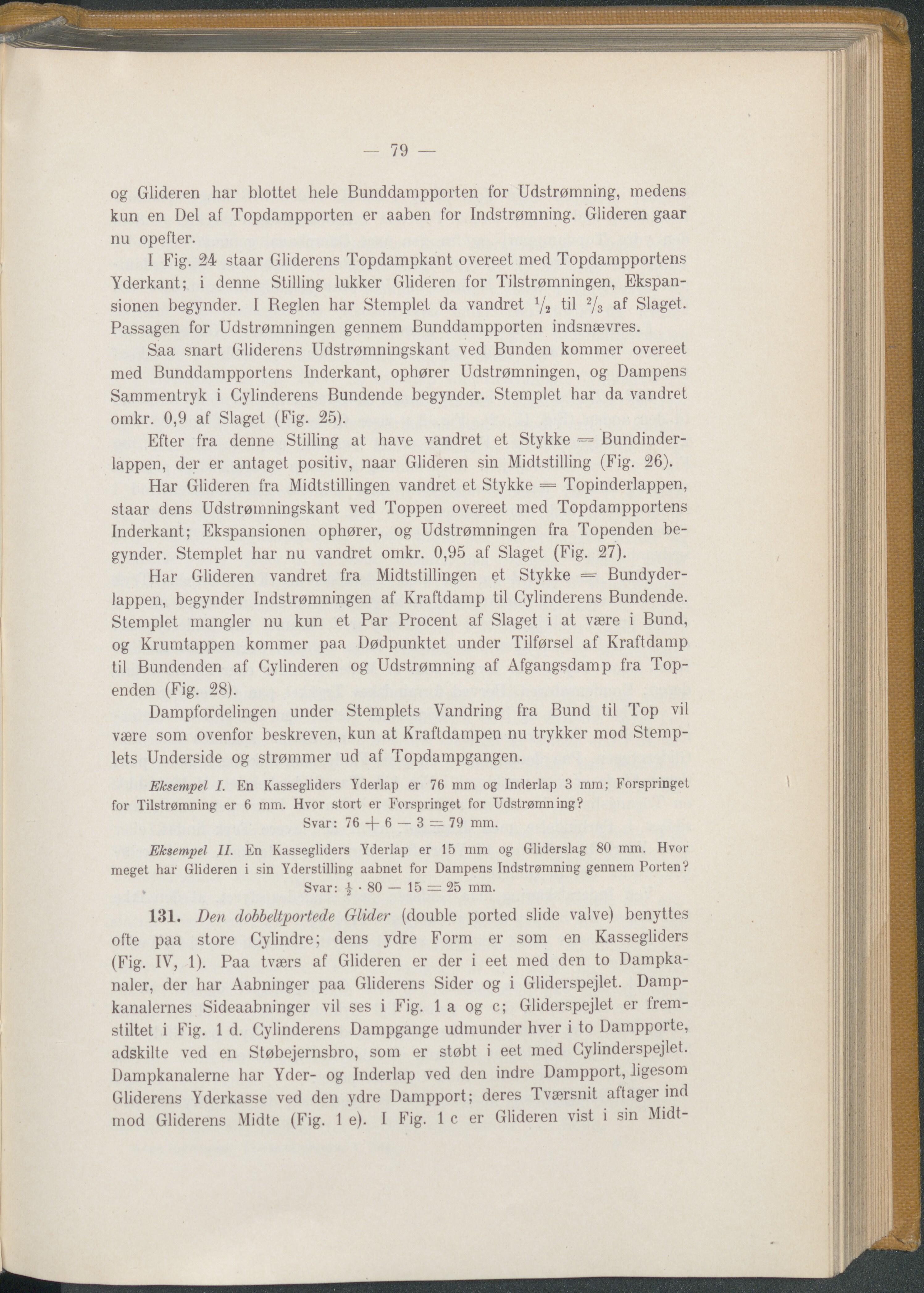

og Glideren har blottet hele Bunddampporten for Udstrømning, medens
kun en Del af Topdampporten er aaben for Indstrømning. Glideren gaar
nu opefter.
I Fig. 24 staar Gliderens Topdampkant overeet med Topdampportens
Yderkant; i denne Stilling lukker Glideren for Tilstrømningen, Ekspan-
sionen begynder. I Reglen har Stemplet da vandret x/2 til 2/3 af Slaget.
Passagen for Udstrømningen gennem Bunddampporten indsnævres.
Saa snart Gliderens Udstrømningskant ved Bunden kommer overeet
med Bunddampportens Inderkant, ophører Udstrømningen, og Dampens
Sammentryk i Cylinderens Bundende begynder. Stemplet har da vandret
omkr. 0,9 af Slaget (Fig. 25).
Efter fra denne Stilling al have vandret et Stykke •= Bundinder-
lappen, der er antaget positiv, naar Glideren sin Midtstilling (Fig. 26).
Har Glideren fra Midtstillingen vandret et Stykke = Topinderlappen,
staar dens Udstrømningskant ved Toppen overeet med Topdampportens
Inderkant; Ekspansionen ophører, og Udstrømningen fra Topenden be-
gynder. Stemplet har nu vandret omkr. 0,95 af Slaget (Fig. 27).
Har Glideren vandret fra Midtstillingen et Stykke = Bundyder-
lappen, begynder Indstrømningen af Kraftdamp til Cylinderens Bundende.
Stemplet mangler nu kun et Par Procent af Slaget i at være i Bund,
og Krumtappen kommer paa Dødpunktet under Tilførsel af Kraftdamp
til Bundenden af Cylinderen og Udstrømning af Afgangsdamp fra Top-
enden (Fig. 28).
Dampfordelingen under Stemplets Vandring fra Bund til Top vil
være som ovenfor beskreven, kun at Kraftdampen nu trykker mod Stemp-
lets Underside og strømmer ud af Topdampgangen.
Eksempel I. En Kassegliders Yderlap er 76 mm og Inderlap 3 mm; Forspringet
for Tilstrømning er 6 mm. Hvor stort er Forspringet for Udstrømning?
Svar: 76 4~ 6 — 3 — 79 mm.
Eksempel II. En Kassegliders Yderlap er 15 mm og Gliderslag 80 mm. Hvor
meget har Glideren i sin Yderstilling aabnet for Dampens Indstrømning gennem Porten?
„ Svar: | • 80 — 15 == 25 mm.
131. Den dobbeltportede Glider (double ported slide valve) benyttes
ofte paa store Cylindre; dens ydre Form er som en Kassegliders
(Fig. IV, 1). Paa tværs af Glideren er der i eet med den to Dampka-
naler, der har Aabninger paa Gliderens Sider og i Gliderspejlet. Damp-
kanalernes Sideaabninger vil ses i Fig. la og c; Gliderspejlet er frem-
stillet i Fig. 1 d. Cylinderens Dampgange udmunder hver i to Dampporte,
adskilte ved en Støbejernsbro, som er støbt i eet med Cylinderspejlet.
Dampkanalerne har Yder- og Inderlap ved den indre Dampport, ligesom
Gliderens Yderkasse ved den ydre Dampport; deres Tværsnit aftager ind
mod Gliderens Midte (Fig. 1 e). I Fig. 1 c er Glideren vist i sin Midt-
