Hovedtrækkene af de vigtigste fysiske Maalemetoder

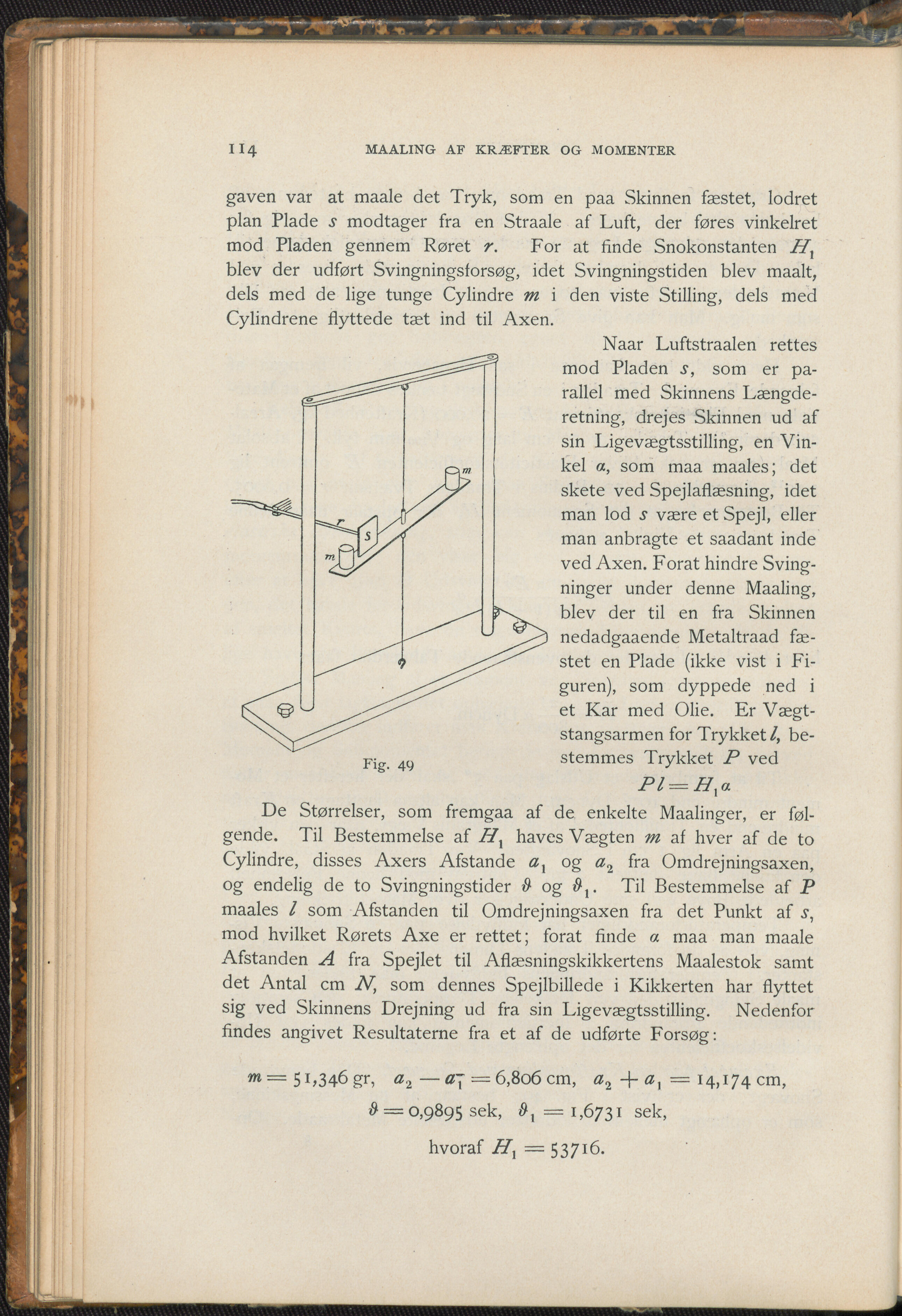

II4 MA ALING AF KRÆFTER. OG MOMENTER gaven var at maale det Tryk, som en paa Skinnen fæstet, lodret plan Plade j modtager fra en Straale af Luft, der føres vinkelret mod Pladen gennem Røret r. For at finde Snokonstanten Hx blev der udført Svingningsforsøg, idet Svingningstiden blev maalt, dels med de lige tunge Cylindre m i den viste Stilling, dels med Cylindrene flyttede tæt Fig. som ind til Axen. Naar Luftstraalen rettes mod Pladen som er pa- rallel med Skinnens Længde- retning, drejes Skinnen ud af sin Ligevægtsstilling, en Vin- kel a, som maa maales; det skete ved Spejlaflæsning, idet man lod 5 være et Spejl, eller man anbragte et saadant inde ved Axen. Forat hindre Sving- ninger under denne Maaling, blev der til en fra Skinnen nedadgaaende Metaltraad fæ- stet en Plade (ikke vist i Fi- guren), som dyppede ned i et Kar med Olie. Er Vægt- stangsarmen for Trykket/, be- stemmes Trykket P ved Pl = Hxa fremgaa af de enkelte Maalinger, er føl- Størrelser, Til Bestemmelse af Hx haves Vægten m af hver af de to De gende. Cylindre, disses Axers Afstande ax og <z2 fra Omdrejningsaxen, og endelig de to Svingningstider # og Til Bestemmelse af P maales l som Afstanden til Omdrejningsaxen fra det Punkt af mod hvilket Rørets Axe er rettet; forat finde a maa man maale Afstanden A fra Spejlet til Aflæsningskikkertens Maalestok samt det Antal cm N, som dennes Spejlbillede i Kikkerten har flyttet sig ved Skinnens Drejning ud fra sin Ligevægtsstilling. Nedenfor findes angivet Resultaterne fra et af de udførte Forsøg: m= 5b34Ö gr, a2—017 = 6,806 cm, a2 ax = 14,174 cm, $ = 0,9895 sek, #, = 1,6731 sek, hvoraf Hx =53716.
