Lærebog i Physik
Udarbejdet til Brug ved Forberedelse til Maskinistexamens første Afdeling

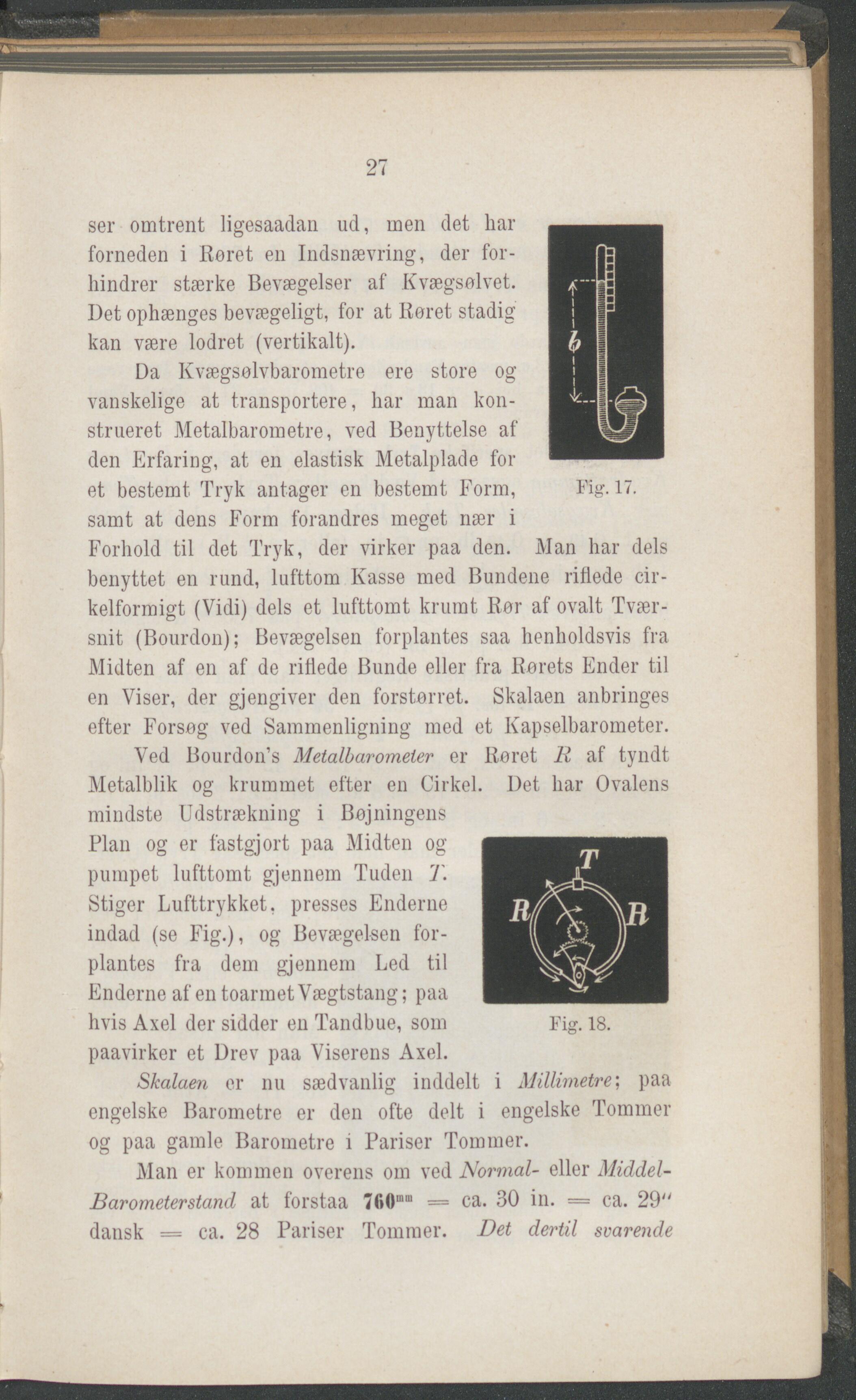

21 Fig. 17. ser omtrent ligesaadan ud, men det har forneden i Røret en Indsnævring, der for- hindrer stærke Bevægelser af Kvægsølvet. Det ophænges bevægeligt, for at Røret stadig kan være lodret (vertikalt). Da Kvægsolvbarometre ere store og vanskelige at transportere, har man kon- strueret Metalbarometre, ved Benyttelse af den Erfaring, at en elastisk Metalplade for et bestemt Tryk antager en bestemt Form, samt at dens Form forandres meget nær i Forhold til det Tryk, der virker paa den. Man har dels benyttet en rund, lufttom Kasse med Bundene riflede cir- kelformigt (Vidi) dels et lufttomt krumt Rør af ovalt Tvær- snit (Bourdon); Bevægelsen forplantes saa henholdsvis fra Midten af en af de riflede Bunde eller fra Rørets Ender til en Viser, der gjengiver den forstørret. Skalaen anbringes efter Forsøg ved Sammenligning med et Kapselbarometer. Ved Bourdon’s Metalbarometer er Røret R af tyndt Metalblik og krummet efter en Cirkel. Det har Ovalens mindste Udstrækning i Bøjningens Plan og er fastgjort paa Midten og pumpet lufttomt gjennem Tuden T. Stiger Lufttrykket, presses Enderne indad (se Fig.), og Bevægelsen for- plantes fra dem gjennem Led til Enderne af en toarmet Vægtstang; paa hvis Axel der sidder en Tandbue, som Fig. 18. paavirker et Drev paa Viserens Axel. Skalaen er nu sædvanlig inddelt i Millimetre', paa engelske Barometre er den ofte delt i engelske Tommer og paa gamle Barometre i Pariser Tommer. Man er kommen overens om ved Normal- eller Middel- Barometerstand at forstaa 760“"" = ca. 30 in. = ca. 29" dansk = ca. 28 Pariser Tommer. Det dertil svarende
