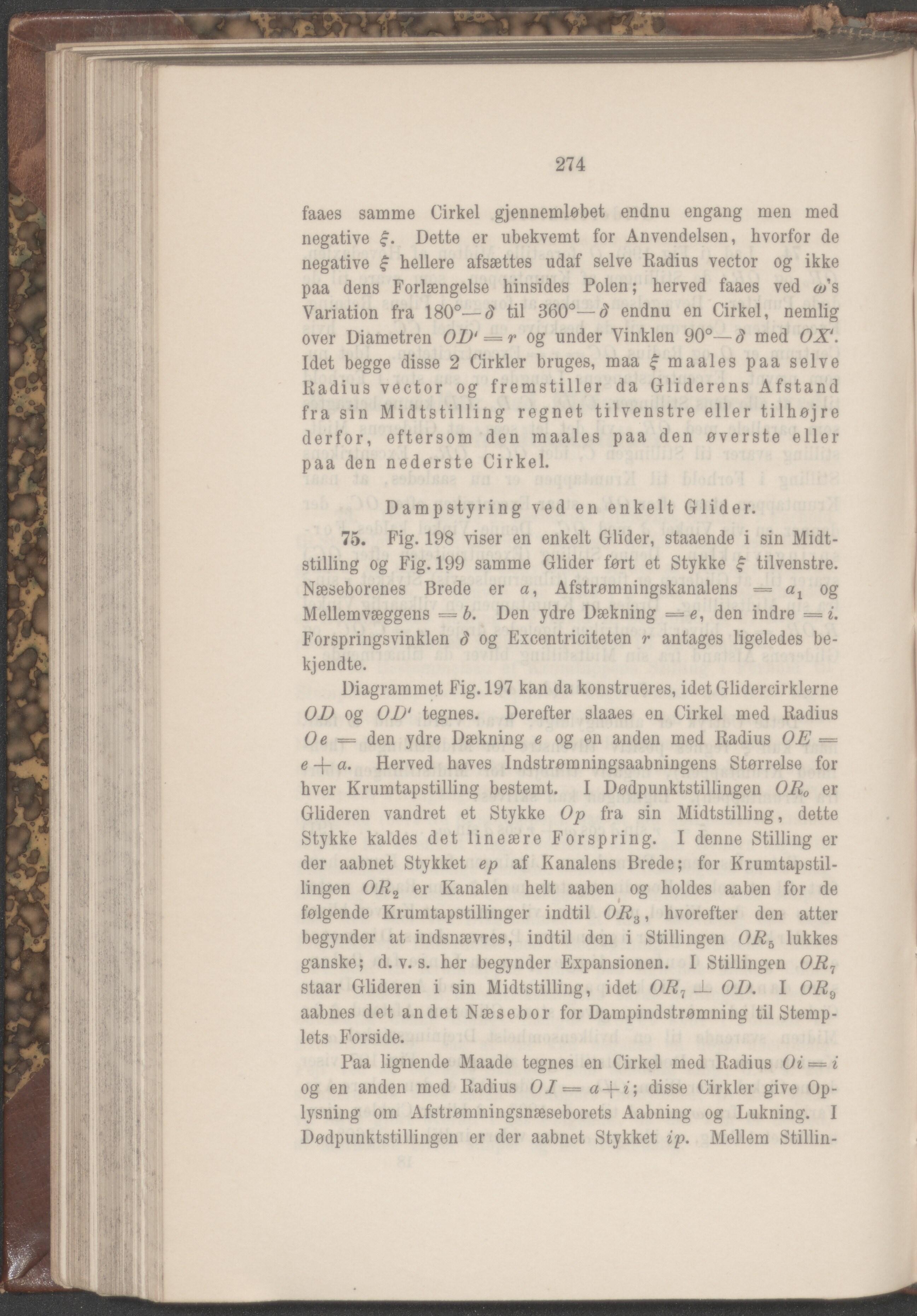

274 faaes samme Cirkel gjennemløbet endnu engang men med negative £. Dette er ubekvemt for Anvendelsen, hvorfor de negative $ hellere afsættes udaf selve Radius vector og ikke paa dens Forlængelse hinsides Polen; herved faaes ved o»1 s Variation fra 180°—d til 360°—£ endnu en Cirkel, nemlig over Diametren 0D' = r og under Vinklen 90°—d med OX‘. Idet begge disse 2 Cirkler bruges, maa fmaales paa selve Radius vector og fremstiller da Gliderens Afstand fra sin Midtstilling regnet tilvenstre eller tilhøjre derfor, eftersom den maales paa den øverste eller paa den nederste Cirkel. Dampstyring ved en enkelt Glider. 75. Fig. 198 viser en enkelt Glider, staaende i sin Midt- stilling og Fig. 199 samme Glider ført et Stykke £ tilvenstre. Næseborenes Brede er a, Afstrømningskanalens = ax og Mellem væggens = 6. Den ydre Dækning = e, den indre = i. Forspringsvinklen d og Excentriciteten r antages ligeledes be- kjendte. Diagrammet Fig. 197 kan da konstrueres, idet Glidercirklerne OD og OD‘ tegnes. Derefter slaaes en Cirkel med Radius Oe = den ydre Dækning e og en anden med Radius OE = e 4- a. Herved haves Indstrømningsaabningens Størrelse for hver Krumtapstilling bestemt. I Dodpunktstillingen ORo er Glideren vandret et Stykke Op fra sin Midtstilling, dette Stykke kaldes det lineære Forspring. I denne Stilling er der aabnet Stykket ep af Kanalens Brede; for Krumtapstil- lingen OR., er Kanalen helt aaben og holdes aaben for de følgende Krumtapstillinger indtil OR.A, hvorefter den atter begynder at indsnævres, indtil den i Stillingen OR-a lukkes ganske; d. v. s. her begynder Expansionen. I Stillingen OR7 staar Glideren i sin Midtstilling, idet OR7 _L OD. I OR^ aabnes det andet Næsebor for Dampindstrømning til Stemp- lets Forside. Paa lignende Maade tegnes en Cirkel med Radius Oi = i og en anden med Radius 01 = disse Cirkler give Op- lysning om Afstrømningsnæseborets Aabning og Lukning. I Dødpunktstillingen er der aabnet Stykket ip. Mellem Stillin-
