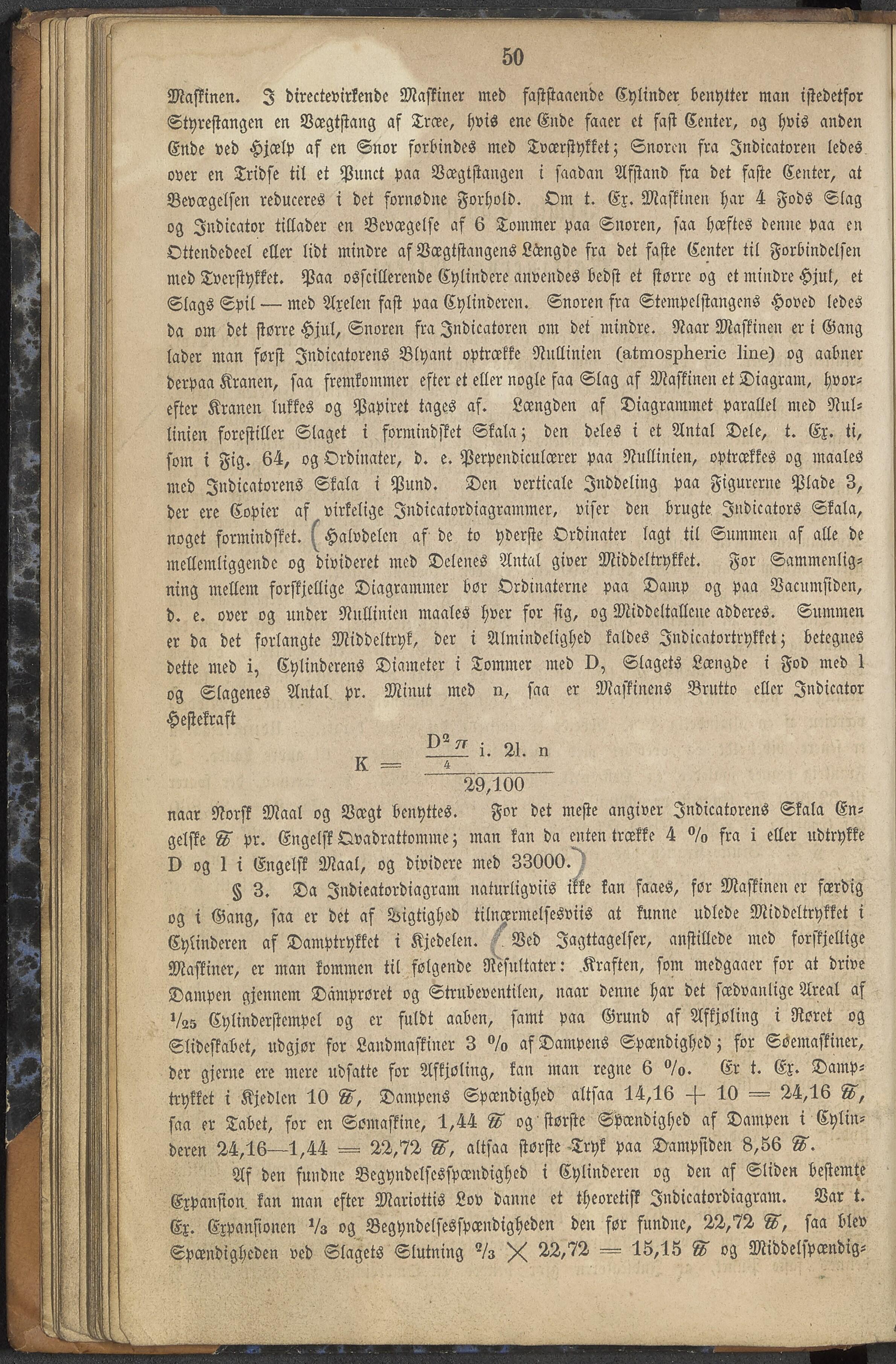

50 Maskinen. Z directevirkende Maskiner med faststaaende Cylinder benytter man istedetfor Styrestangen en Vægtstang af Trcee, hvis ene Ende faaer et fast Center, og hvis anden Ende ved Hjælp af en Snor forbindes med Tværstykket; Snoren fra Jndicatoren ledes over en Tridse til et Punct paa Vægtstangen i saadan Afstand fra det faste Center, at Bevægelsen reduceres i det fornødne Forhold. Om t. Ex. Maskinen har 4 Fods Slag og Indicator tillader en Bevægelse af 6 Tommer paa Snoren, saa hæftes denne paa en Ottendedeel eller lidt mindre as Vægtstangens Löengde fra det faste Center til Forbindelsen med Tverstykket. Paa osscillerende Cylindere anvendes bedst et større og et mindre Hjul, et Slags Spil •— med Axelen fast paa Cylinderen. Snoren fra Stempelstangens Hoved ledes da om det større Hjul, Snoren fra Jndicatoren om det mindre. Naar Maskinen er i Gang lader man først Jndicatorens Blyant optrække Nullinien (atmospheric line) og aabner derpaa Kranen, saa fremkommer efter et eller nogle faa Slag af Maskinen et Diagram, hvor- efter Kranen lukkes og Papiret tages af. Længden af Diagrammet parallel med Nul- linien forestiller Slaget i formindsket Skala; den deles i et Antal Dele, t. Ex. ti, som i Fig. 64, og Ordinater, d. e. Perpendiculærer paa Nullinien, optrækkes og maales med Jndicatorens Skala i Pund. Den verticale Inddeling paa Figurerne Plade 3, der ere Copier af virkelige Jndicatordiagrammer, viser den brugte Indicators Skala, noget formindsket. ( Halvdelen af de to yderste Ordinater lagt til Summen af alle de mellemliggende og divideret med Delenes Antal giver Middeltrykket. For Sammenlig- ning mellem forskjellige Diagrammer bor Ordiitaterne paa Damp og paa Vacmnsiden, d. e. over og under Nullinien maales hver for sig, og Middeltallene adderes. Summen er da det forlangte Middeltryk, der i Almindelighed kaldes Jndicatortrykket; betegnes dette med i, Cylinderens Diameter i Tommer med D, Slagets Længde i Fod med 1 og Slagenes Antal pr. Minut med n, saa er Maskinens Brutto eller Indicator Hestekraft 57 i. 21. n K — 4____________ 29,100 naar Norsk Maal og Vægt benyttes. For det meste angiver Jndicatorens Skala En- gelfle ® pr. Engelsk Qvadrattomme; man kan da enten trække 4 % fra i eller udtrykke I) og I i Engelfl Maal, og dividere med 33000. § 3. Da Jndieatordiagram naturligviis ikke kan faaes, før Maskinen er færdig og i Gang, saa er det af Vigtighed tilnærmelsesviis at kunne udlede Middeltrykket i Cylinderen af Damptrykket i Kjedelen. Ved Iagttagelser, anstillede med forskjellige Maskiner, er man kommen til folgende Resultater: Kraften, som medgaaer for at drive Dampen gjennem Damproret og Strubeventilen, naar denne har det sædvanlige Areal as V25 Cylinderstempel og er fuldt aaben, samt paa Grund af Askjoling i Roret og Slideskabet, udgjor for Landmaskiner 3 % af Dampens Spænd i gh ed; for Soemaskiner, der gjerne ere mere udsatte for Askjoling, kan man regne 6 %. Er t. Ex. Damp- trykket i Kjedlen 10 %, Dampens Spændighed altsaa 14,16 4- 10 = 24,16 N, saa er Tabet, for en Semaskine, 1,44 % og største Spændighed af Dampen i Cylin- deren 24,16—1,44 = 22,72 T) altsaa største Tryk paa Dampsiden 8,56 Af den fundne Begyndelsesspændighed i Cylinderen og den af Sliden bestemte Expansion kan man efter Mariottis Lov danne et theoretisk Jndicatordiagram. Var t. Ex. Expansionen Vs og Begyndelsesspændigheden den før fundne, 22,72 K) saa blev Spændigheden ved Slagets Slutning % X 22,72 = 15,15 <6 og Middelspændig-
