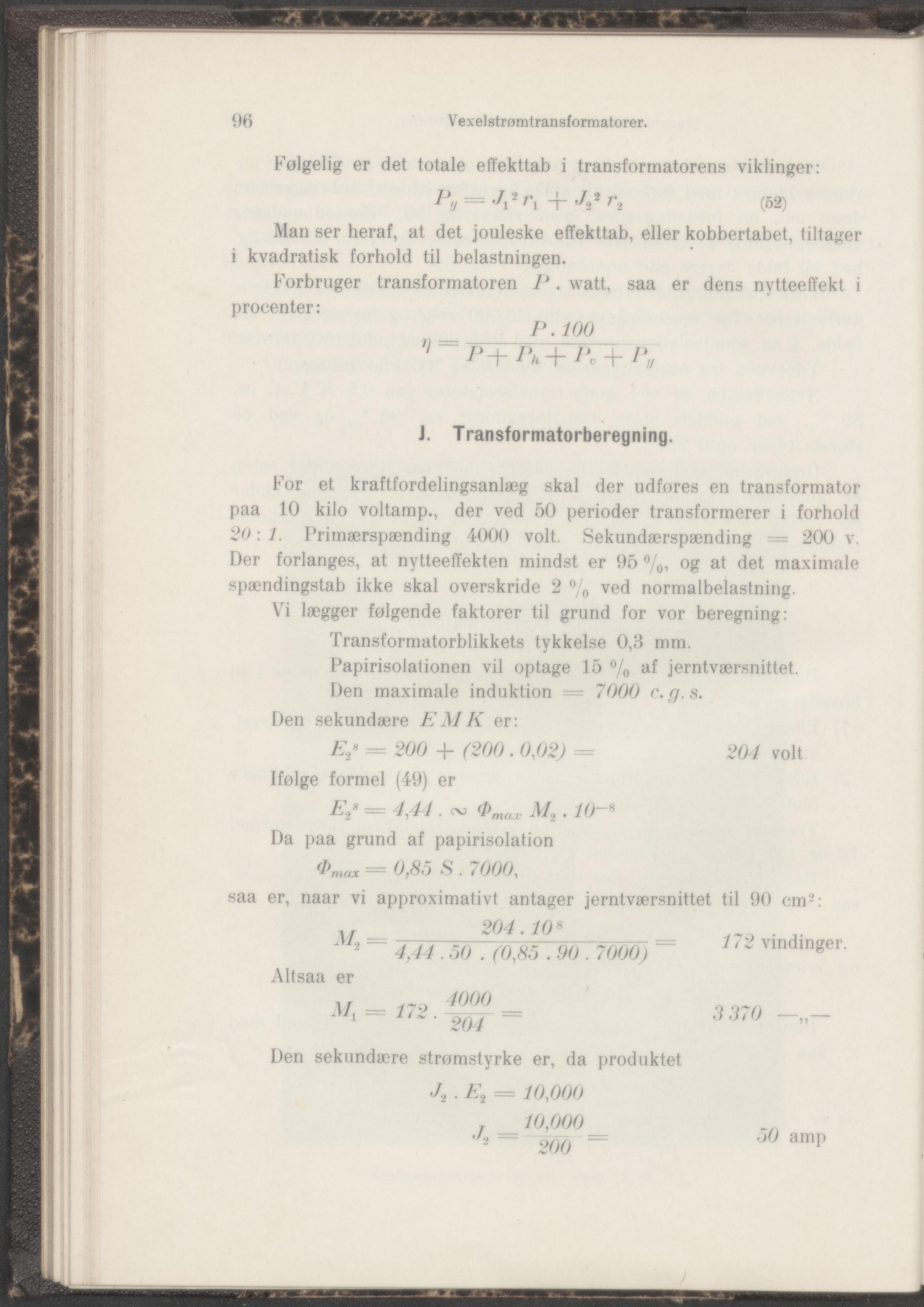

 _______________________________________________ 96 Vexelstromtransformatorer. Følgelig er det totale effekttab i transformatorens viklinger: -Py —- «A2 ~r 'A2 r> (52) Man ser heraf, at det jouleske effekttab, eller kobbertabet, tiltager i kvadratisk forhold til belastningen. Forbruger transformatoren P . watt, saa er dens nytteeffekt i procenter: - ________________ P H- P/i 4“ PO ~F Py J. Transformatorberegning. For et kraftfordelingsanlæg skal der udføres en transformator paa 10 kilo voltamp., der ved 50 perioder transformerer i forhold 20:1. Primærspænding 4000 volt. Sekundærspænding = 200 v. Der forlanges, at nytteeffekten mindst er 95 %, og at det maximale spændingstab ikke skal overskride 2 % ved normalbelastning. Vi lægger følgende faktorer til grund for vor beregning: Transformatorblikkets tykkelse 0,3 mm. Papirisolationen vil optage 15 % af jerntværsnittet. Den maximale induktion = 7000 c. g. s. Den sekundære EMK er: E2* = 200 4- (200.0,02) = Ifølge formel (49) er E,s = 4,44 . ™ 4>max M2. 10~8 Da paa grund af papirisolation <I>rnax = 0,85 S . 7000, 204 volt saa er, naar vi approximativ! antager jerntværsnittet til 90 cm-: __ 204.108 1 2 ~ 4,44.50 . (0,85.90.7000) ~ Altsaa er M, = 172 4000 = 1 204 Den sekundære strømstyrke er, da produktet J2 . E2 = 10,000 J 10,000 _ '2 ~ 200 ~ 172 vindinger. 3 370 50 amp
