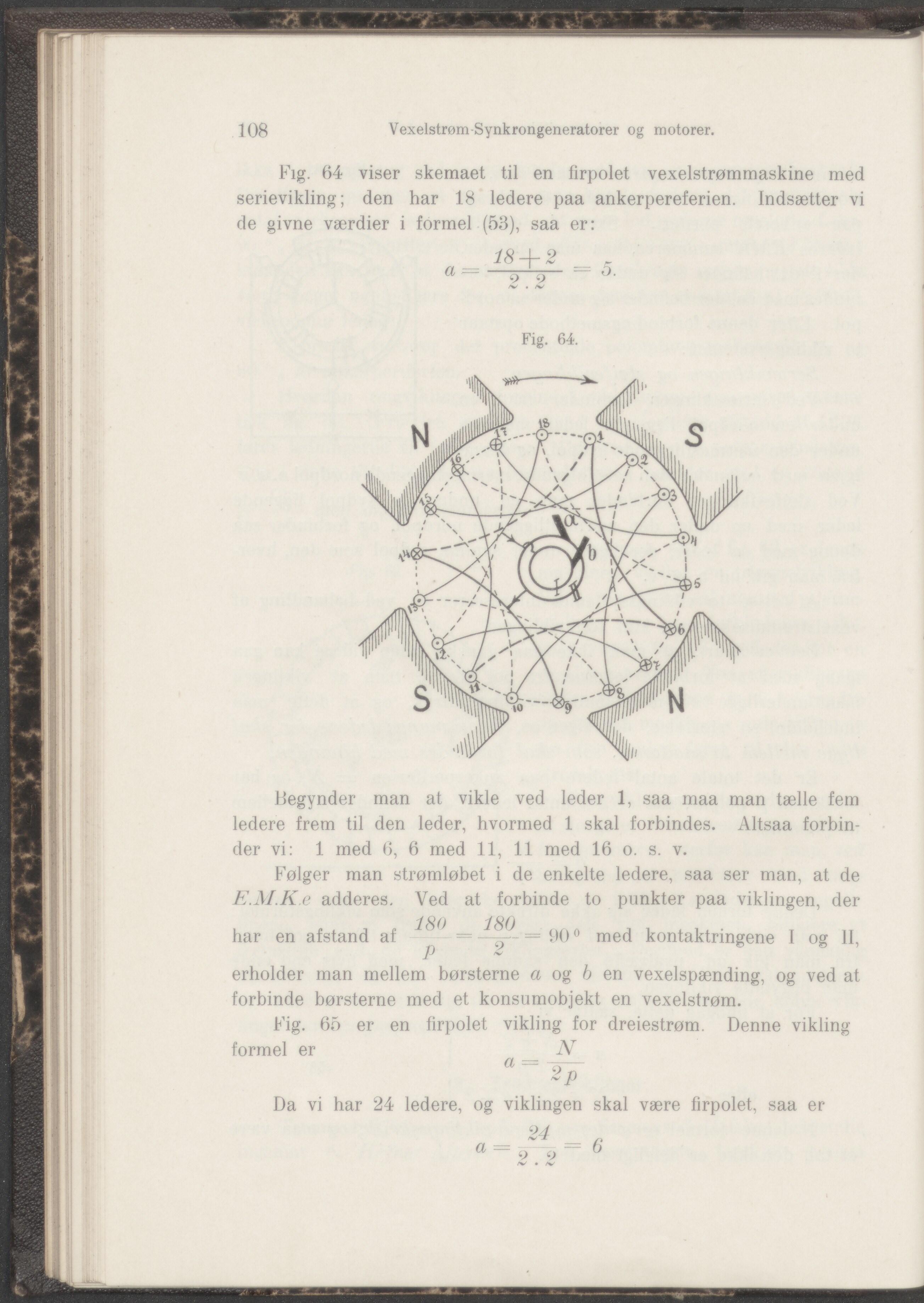

108 Vexelstrøm Synkrongeneratorer og motorer. Fig. 64 viser skemaet til en firpolet vexelstrømmaskine med serievikling; den har 18 ledere paa ankerpereferien. Indsætter vi de givne værdier i formel (53), saa er: Fig. 64. Begynder man at vikle ved leder 1, saa maa man tælle fem ledere frem til den leder, hvormed 1 skal forbindes. Altsaa forbin- der vi: 1 med 6, 6 med 11, 11 med 16 o. s. v. Følger man strømløbet i de enkelte ledere, saa ser man, at de E.M.K.e adderes. Ved at forbinde to punkter paa viklingen, der- 18o 180 har en afstand af = —==' 900 med kontaktringene I og II, erholder man mellem børsterne a og b en vexelspænding, og ved at forbinde børsterne med et konsumobjekt en vexelstrøm. Fig. 65 er en firpolet vikling for dreiestrøm. Denne vikling- formel er TV <2 — -5 2p Da vi har 24 ledere, og viklingen skal være firpolet, saa er 24 a & 9
