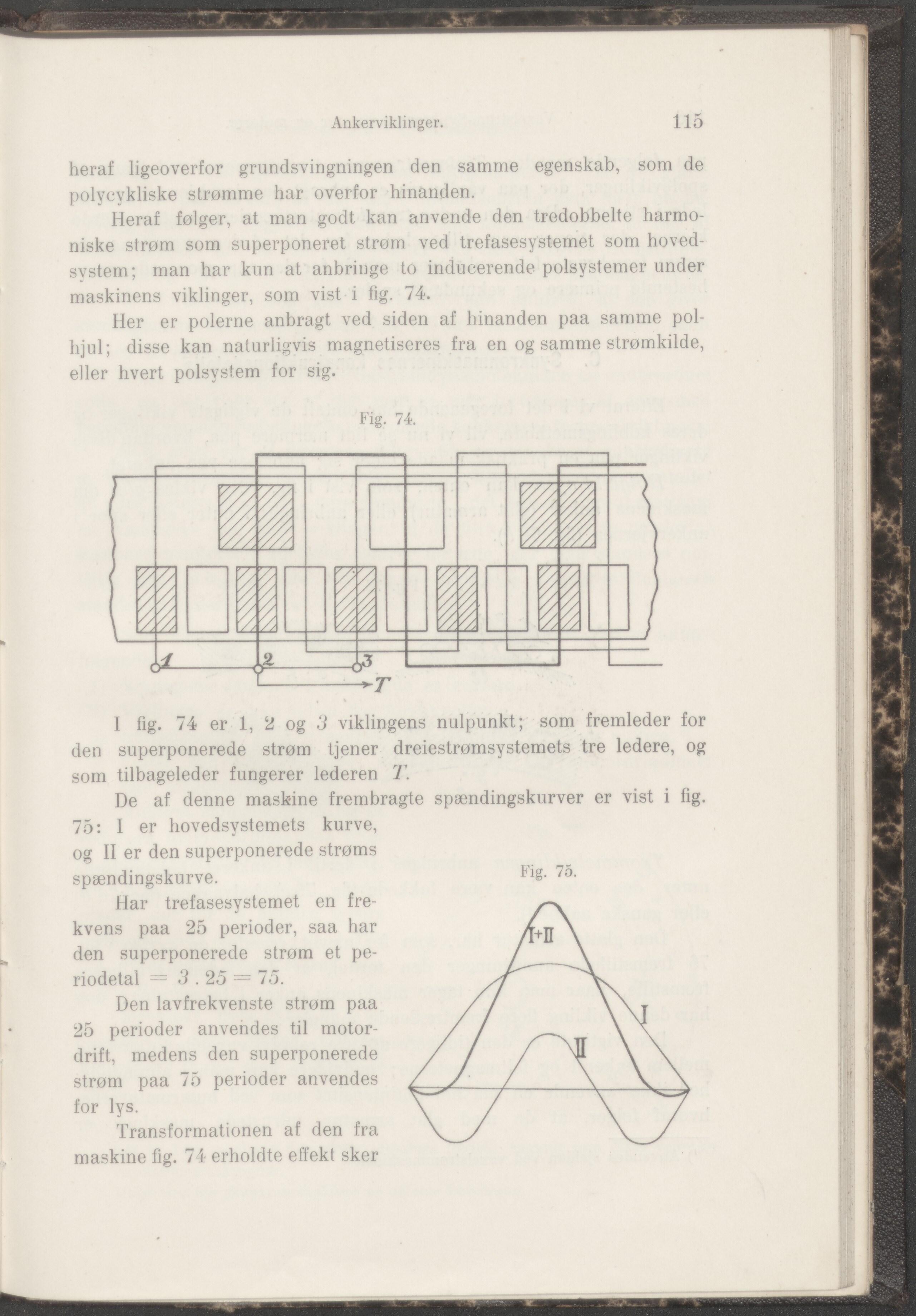

Ankerviklinger.
115
heraf ligeoverfor grundsvingningen den samme egenskab, som de
polycykliske strømme har overfor hinanden.
Heraf følger, at man godt kan anvende den tredobbelte harmo-
niske strøm som superponeret strøm ved trefasesystemet som hoved-
system; man har kun at anbringe to indecerende polsystemer under
maskinens viklinger, som vist i fig. 74.
Her er polerne anbragt ved siden af hinanden paa samme pol-
hjul; disse kan naturligvis magnetiseres fra en og samme strømkilde,
eller hvert polsystem for sig.
Fig. 74.
I fig. 74 er 1, 2 og 3 viklingens nulpunkt; som fremleder for
den superponerede strøm tjener dreiestrømsystemets tre ledere, og
som tilbageleder fungerer lederen T.
De af denne maskine frembragte spændingskurver er vist i fig.
75: I er hovedsystemets kurve,
og II er den superponerede strøms
spændingskurve.
Har trefasesystemet en fre-
kvens paa 25 perioder, saa har
den superponerede strøm et pe-
riodetal = 3.25 — 75.
Den lavfrekvenste strøm paa
25 perioder anvendes til motor-
drift, medens den superponerede
strøm paa 75 perioder anvendes
for lys.
Transformationen af den fra
maskine fig. 74 erholdte effekt sker
