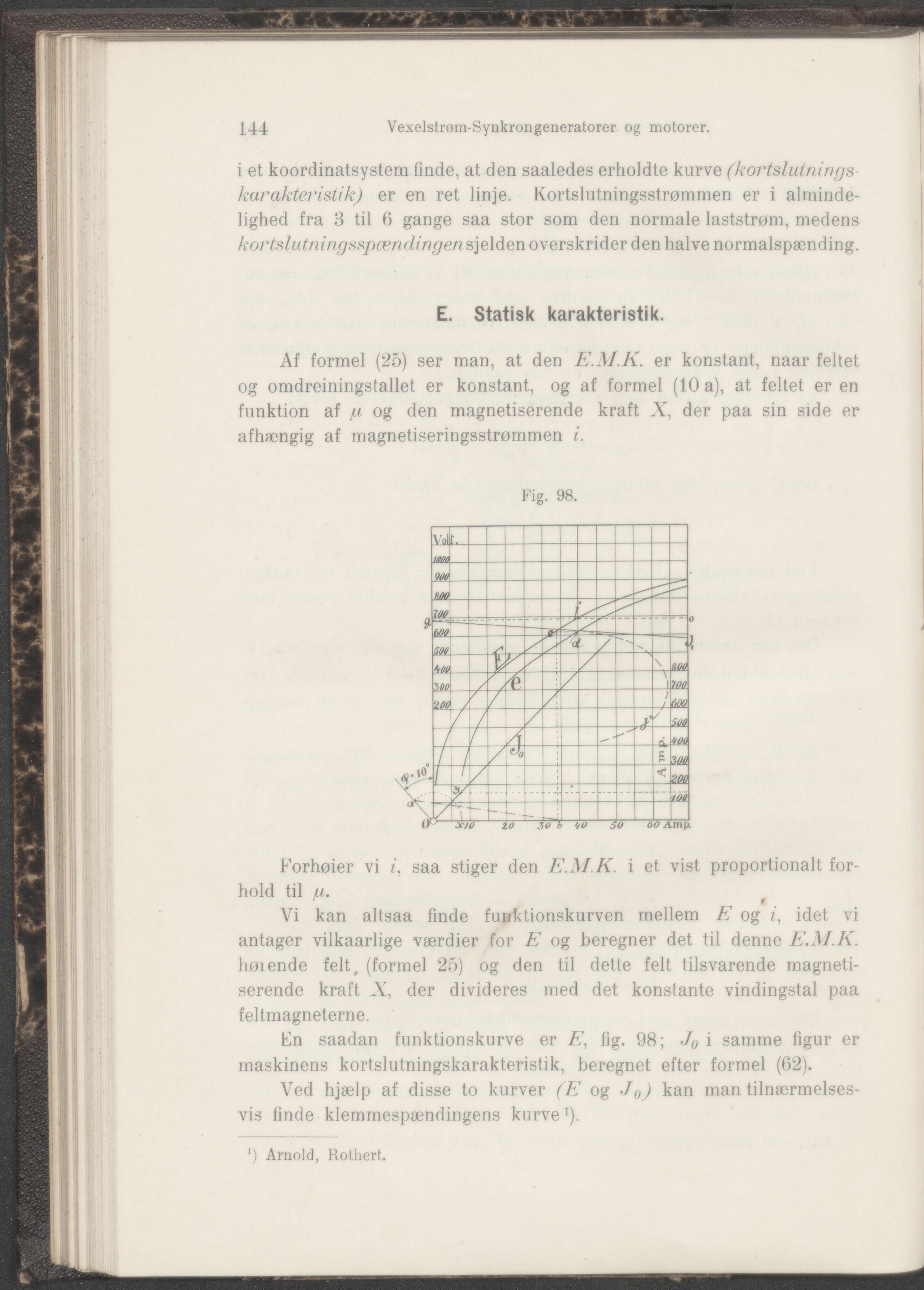

144 Vexelstrøm-Synkrongeneratorer og motorer. i et koordinatsystem finde, at den saaledes erholdte kurve (kortslutnings karakteristik) er en ret linje. Kortslutningsstrømmen er i alminde- lighed fra 3 til 6 gange saa stor som den normale laststrøm, medens kortslutningsspændingen sjelden overskrider den halve normalspænding. E. Statisk karakteristik. Af formel (25) ser man, at den E.M.K. er konstant, naar feltet og omdreiningstallet er konstant, og af formel (10 a), at feltet er en funktion af g og den magnetiserende kraft X, der paa sin side er afhængig af magnetiseringsstrømmen i. Forhøier vi i, saa stiger den E.M.K. i et vist proportionalt for- hold til 1 > . Vi kan altsaa finde funktionskurven mellem E og /, idet vi antager vilkaarlige værdier for E og beregner det til denne E.M.K. høiende felt, (formel 25) og den til dette felt tilsvarende magneti- serende kraft Ä, der divideres med det konstante vindingstal paa feltmagneterne. En saadan funktionskurve er E, fig. 98; Jo i samme figur er maskinens kortslutningskarakteristik, beregnet efter formel (62). Ved hjælp af disse to kurver (E og J0) kan man tilnærmelses- vis finde klemmespændingens kurve1). *) Arnold, Rothert.
