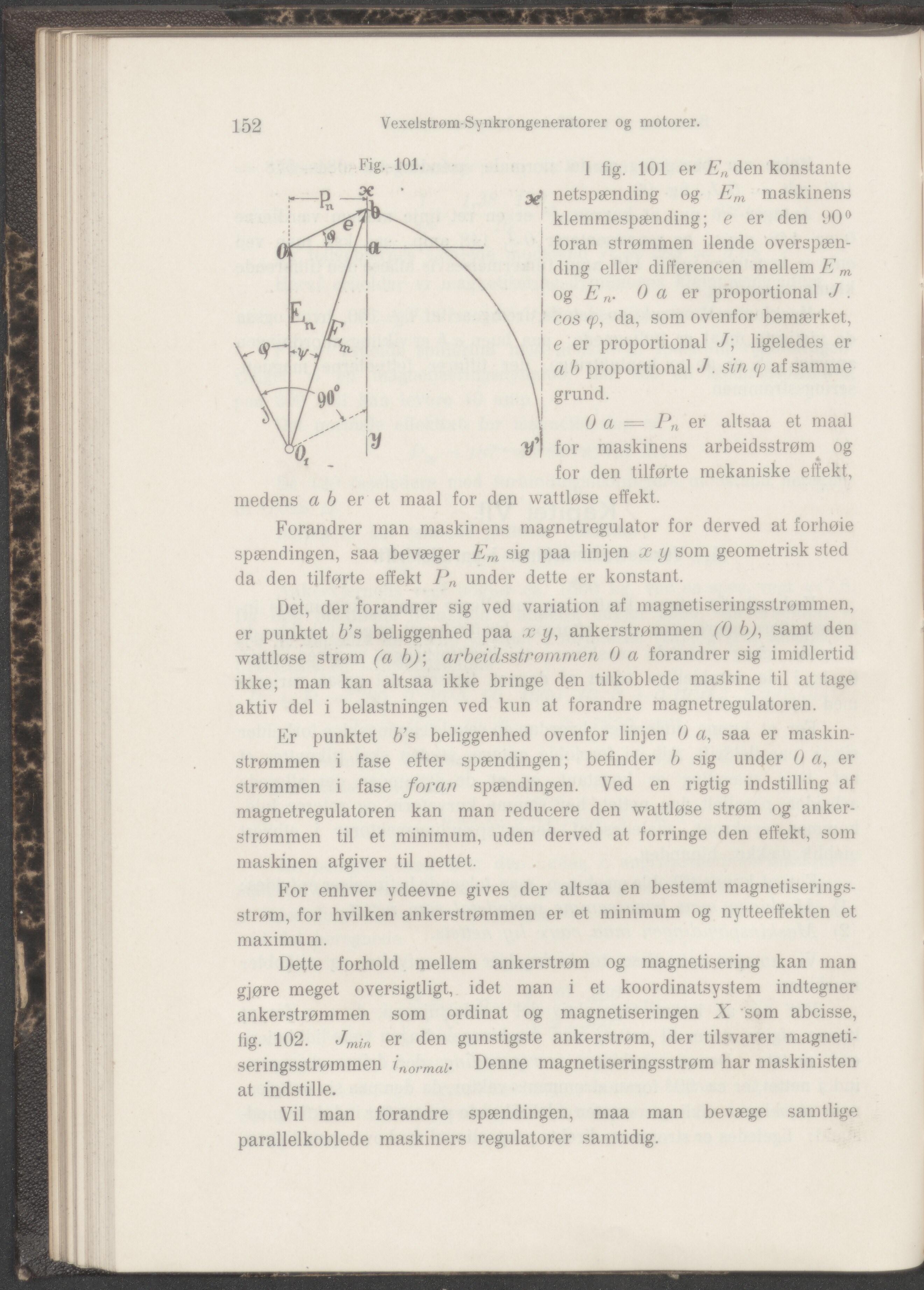

Vexelstrøm-Synkrongeneratorer og motorer. 152 I fig. 101 er En den konstante 3^ netspænding og Em maskinens klemmespænding; e er den 90° , foran strømmen ilende overspæn- ding eller differencen mellem Em og E n. 0 a er proportional J . cos (p, da, som ovenfor bemærket, e er proportional ligeledes er a b proportional J. sin (p af samme grund. 0 a = Pn er altsaa et maal for maskinens arbeidsstrøm og for den tilførte mekaniske effekt, medens a b er et maal for den wattløse effekt. Forandrer man maskinens magnetregulator for derved at forhøie spændingen, saa bevæger Em sig paa linjen x y som geometrisk sted da den tilførte effekt Pn under dette er konstant. Det, der forandrer sig ved variation af magnetiseringsstrømmen, er punktet b’s beliggenhed paa x y, ankerstrømmen (0 b), samt den wattløse strøm (a b); arbeidsstrømmen 0 a forandrer sig imidlertid ikke; man kan altsaa ikke bringe den tilkoblede maskine til at tage aktiv del i belastningen ved kun at forandre magnetregulatoren. Er punktet b’s beliggenhed ovenfor linjen 0 a, saa er maskin- strømmen i fase efter spændingen; befinder b sig under 0 a, er strømmen i fase foran spændingen. Ved en rigtig indstilling af magnetregulatoren kan man reducere den wattløse strøm og anker- strømmen til et minimum, uden derved at forringe den effekt, som maskinen afgiver til nettet. For enhver ydeevne gives der altsaa en bestemt magnetiserings- strøm, for hvilken ankerstrømmen er et minimum og nytteetfekten et maximum. Dette forhold mellem ankerstrøm og magnetisering kan man gjøre meget oversigtligt, idet man i et koordinatsystem indtegner ankerstrømmen som ordinat og magnetiseringen X som abeisse, fig. 102. Jrnin er den gunstigste ankerstrøm, der tilsvarer magneti- seringsstrømmen inormai’ Denne magnetiseringsstrøm har maskinisten at indstille. Vil man forandre spændingen, maa man bevæge samtlige parallelkoblede maskiners regulatorer samtidig.
