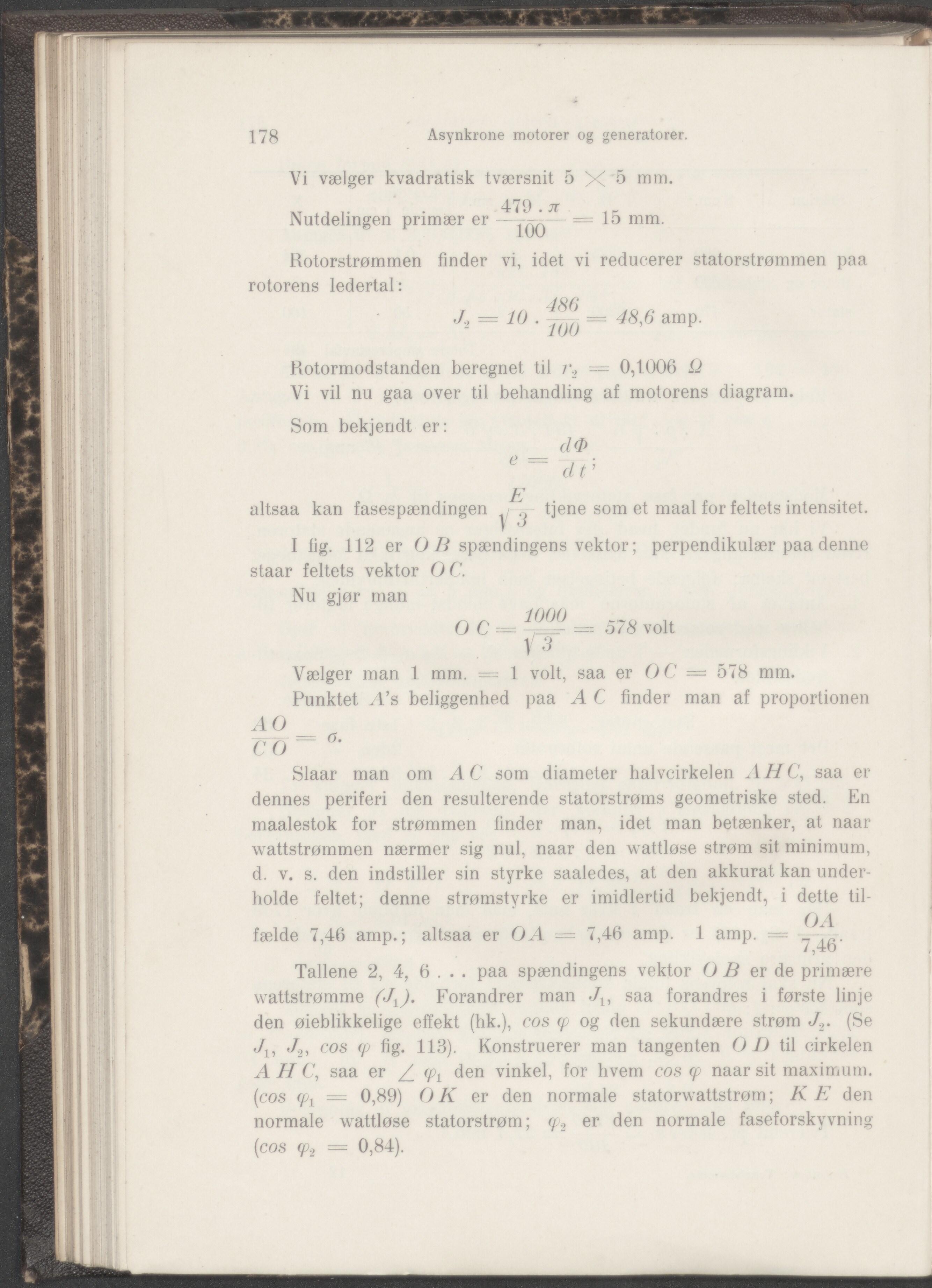

178 Asynkrone motorer og generatorer. Vi vælger kvadratisk tværsnit 5/5 mm. Nutdelingen primær er 479 . % 100 = 15 mm. Rotorstrømmen rotorens ledertal: finder vi, idet vi reducerer statorstrømmen paa 486 e Too = 48'6 amp‘ Rotormodstanden beregnet til r., = 0,1006 £ Vi vil nu gaa over til behandling af motorens diagram. Som bekjendt er: d<4> d i ’ altsaa kan fasespændingen / tjene som et maal for feltets intensitet. 1 J I lig. 112 er O B spændingens vektor; perpendikulær paa denne staar feltets vektor O C. Nu gjør man „ z, 1000 O C — .____7- — Ö/8 volt O Vælger man 1 mm. = 1 volt, saa er O C = 578 mm. Punktet A’s beliggenhed paa A C finder man af proportionen AO CO Slaar man om AC som diameter halvcirkelen AH C, saa er dennes periferi den resulterende statorstrøms geometriske sted. En maalestok for strømmen finder man, idet man betænker, at naar wattstrømmen nærmer sig nul, naar den wattløse strøm sit minimum, d. v. s. den indstiller sin styrke saaledes, at den akkurat kan under- holde feltet; denne strømstyrke er imidlertid bekjendt, i dette til- OA fælde 7,46 amp.; altsaa er O A = 7,46 amp. 1 amp. = — 1,4-0 Tallene 2, 4, 6 . . . paa spændingens vektor OB er de primære wattstrømme (Jx). Forandrer man <7t, saa forandres i første linje den øieblikkelige effekt (hk.), cos (p og den sekundære strøm J2. (Se J2, cos ep fig. 113). Konstruerer man tangenten OD til cirkelen A H C, saa er / cpt den vinkel, for hvem cos (p naar sit maximum, (cos 7>t = 0,89) OK er den normale statorwattstrøm; K E den normale wattløse statorstrøm; <p.> er den normale faseforskyvning (cos (p2 — 0,84).
