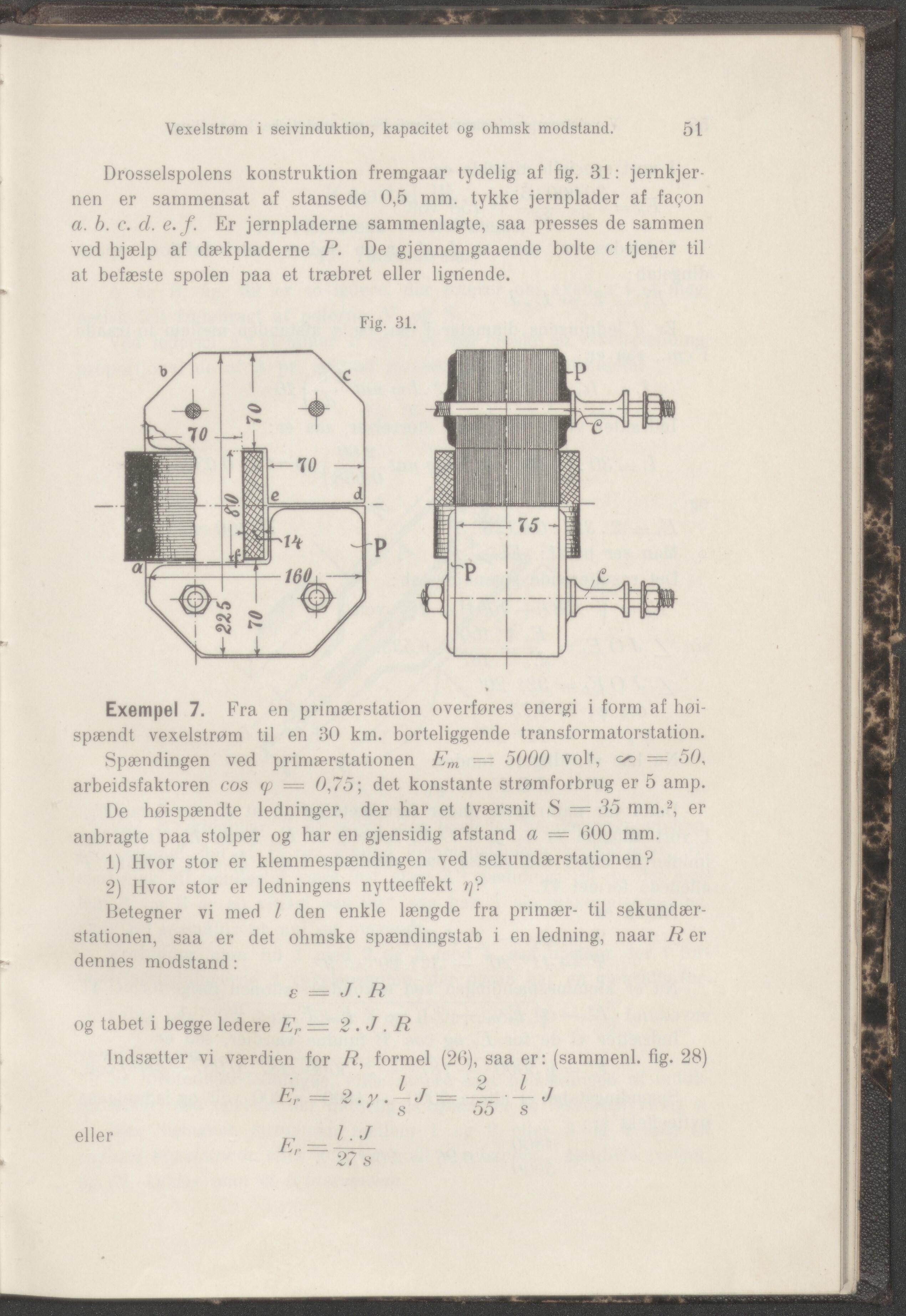

Vexelstrøm i seivinduktion, kapacitet og ohmsk modstand. 51 Drosselspolens konstruktion fremgaar tydelig af fig. 31: jernkjer- nen er sammensat af stansede 0,5 mm. tykke jernplader af facon a. b. c. cl. e.f. Er jernpladerne sammenlagte, saa presses de sammen ved hjælp af dækpladerne P. De gjennemgaaende bolte c tjener til at befæste spolen paa et træbret eller lignende. Fig. 31. Exempel 7. Fra en primærstation overføres energi i form af høi- spændt vexelstrøm til en 30 km. borteliggende transformatorstation. Spændingen ved primærstationen Em — 5000 volt, o© = 50, arbeidsfaktoren cos cp = 0,75; det konstante strømforbrug er 5 amp. De høispændte ledninger, der har et tværsnit S = 35 mm.2, er anbragte paa stolper og har en gjensidig afstand a = 600 mm. 1) Hvor stor er klemmespændingen ved sekundærstationen? 2) Hvor stor er ledningens nytteeffekt Betegner vi med / den enkle længde fra primær- til sekundær- stationen, saa er det ohmske spændingstab i en ledning, naar R er dennes modstand: 8 = J. R og tabet i begge ledere Er = 2 .J. R Indsætter vi værdien for R, formel (26), saa er: (sammenl. fig. 28) ' o l T 2 1, s 55 s eller __ I. J "‘~Ws
