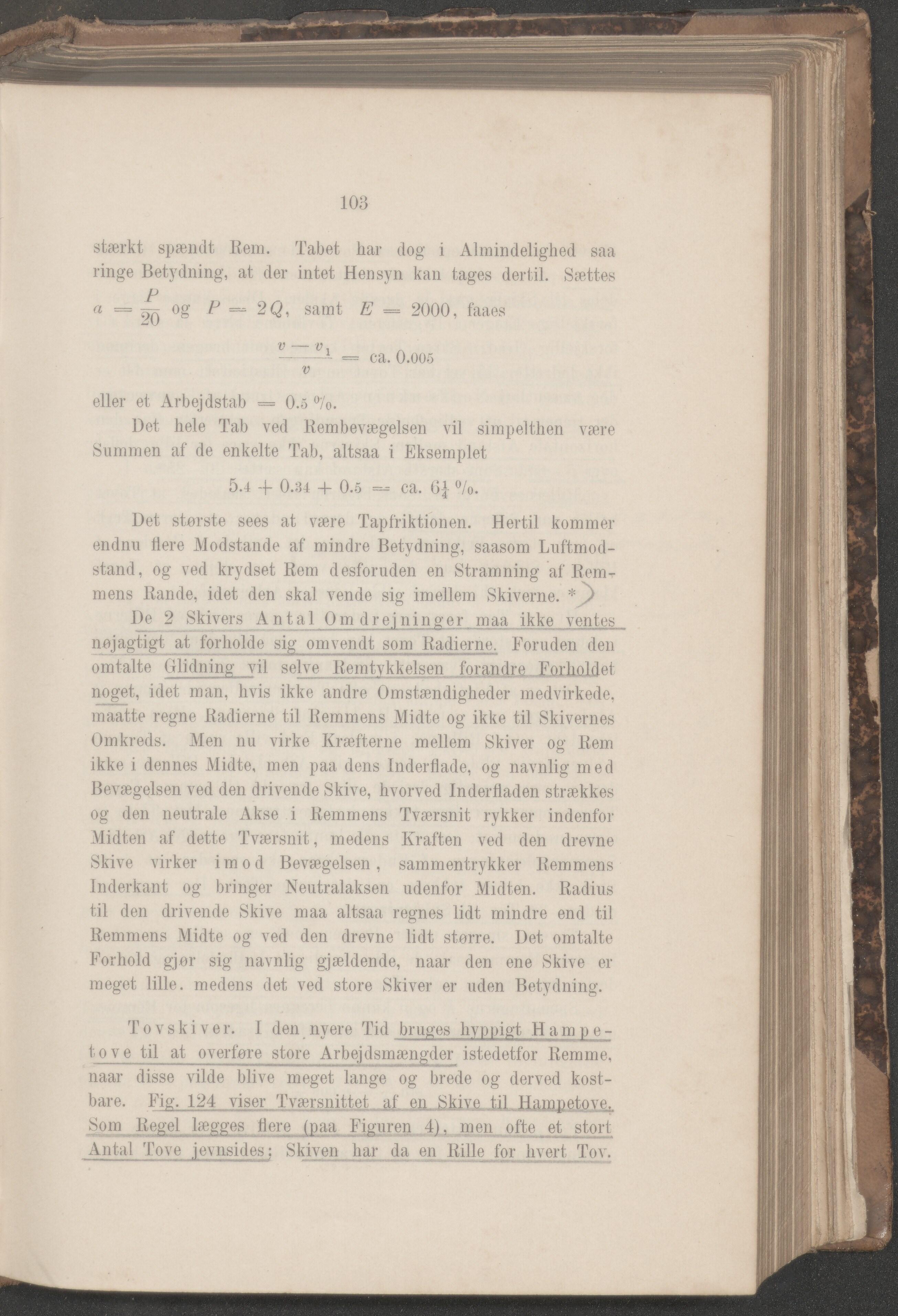

103
stærkt spændt Rem. Tabet har dog i Almindelighed saa
ringe Betydning, at der intet Hensyn kan tages dertil. Sættes
P
« = 9q °g samt E = 2000, faaes
1) - V
—----1 = ca. O.oos
v
eller et Arbejdstab = 0.5 %.
Det hele Tab ved Rembevægelsen vil simpelthen være
Summen af de enkelte Tab, altsaa i Eksemplet
5.4 + 0.34 + 0.5 =- ca. 6| %.
Det største sees at være Tapfriktionen. Hertil kommer
endnu flere Modstande af mindre Betydning, saasom Luftmod-
stand, og ved krydset Rem desforuden en Stramning af Rem-
mens Rande, idet den skal vende sig imellem Skiverne. * >
De 2 Skivers Antal Om drejninger maa ikke ventes
nøjagtigt at forholde sig omvendt som Radierne. Foruden den
omtalte Glidning vil selve Kein tykkelsen forandre Forholdet
noget, idet man, hvis ikke andre Omstændigheder medvirkede,
inaatte regne Radierne til Remmens Midte og ikke til Skivernes
Omkreds. Men nu virke Kræfterne mellem Skiver og Rem
ikke i dennes Midte, men paa dens Inderflade, og navnlig med
Bevægelsen ved den drivende Skive, hvorved Inderfladen strækkes
og den neutrale Akse i Remmens Tværsnit rykker indenfor
Midten af dette Tværsnit, medens Kraften ved den drevne
Skive virker imod Bevægelsen, sammentrykker Remmens
Inderkant og bringer Neutralaksen udenfor Midten. Radius
til den drivende Skive ni aa altsaa regnes lidt mindre end til
Remmens Midte og ved den drevne lidt større. Det omtalte
Forhold gjor sig navnlig gjældende, naar den ene Skive er
meget lille, medens det ved store Skiver er uden Betydning.
Tovskiver. 1 den nyere Tid bruges hyppigt Hampe-
tove til at overføre store Arbejdsmængder istedetfor Remme,
naar disse vilde blive meget lange og brede og derved kost-
bare. Fig. 124 viser Tværsnittet , af en_SKka til Hampetove,
Som Kegel lægges tiere (paa Figuren 4), men ofte et stort
Antal Tove jevnsides: Skiven har da en Rille for hvert Tov.
