/I

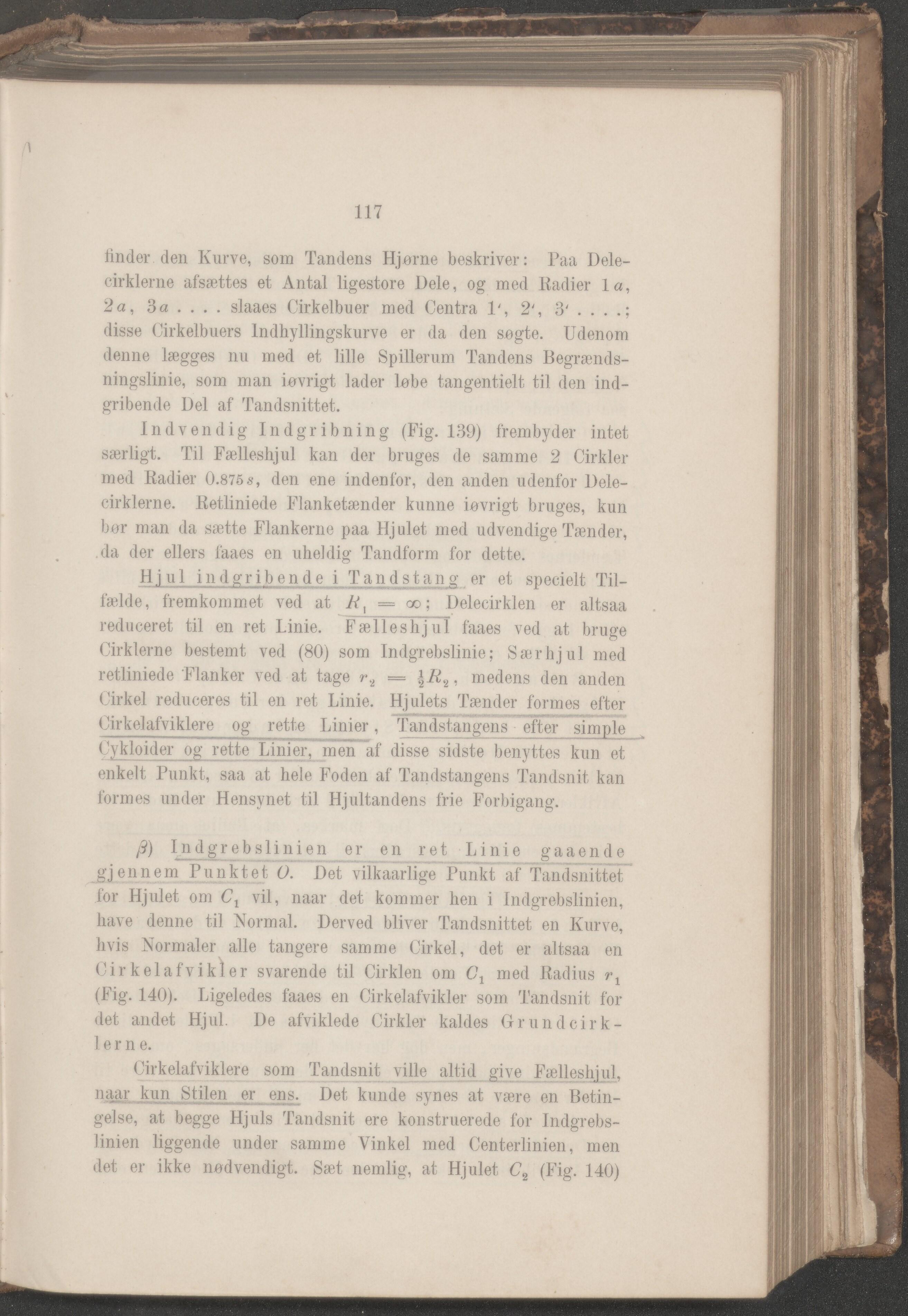

117
finder den Kurve, som Tandens Hjørne beskriver: Paa Dele-
cirklerne afsættes et Antal ligestore Dele, og med Radier la,
2a, 3a ... . slaaes Cirkelbuer med Centra 1', 2', 3' . . .
disse Cirkelbuers Indhyllingskurve er da den søgte. Udenom
denne lægges nu med et lille Spillerum Tandens Begrænds-
ningslinie, som man iøvrigt lader lobe tangentielt til den ind-
gribende Del af Tandsnittet.
Indvendig Indgribning (Fig. 139) frembyder intet
særligt. Til Fælleshjul kan der bruges de samme 2 Cirkler
med Radier 0.875s, den ene indenfor, den anden udenfor Dele-
cirklerne. Retliniede Flanketænder kunne iovrigt bruges, kun
bor man da sætte Flankerne paa Hjulet med udvendige Tænder,
da der ellers laaes en uheldig Tandform for dette.
Hjul indgribende i Tand st an g er et specielt Til-
fælde, fremkommet ved at = oo; Delecirklen er altsaa
reduceret til en ret Linie. Fælleshjul faaes ved at bruge
Cirklerne bestemt ved (80) som Indgrebslinie; S ær hjul med
retliniede Flanker ved at tage r2 = iJi2, medens den anden
Cirkel reduceres til en ret Linie. Hjulets Tænder formes efter
Cirkel afviklere og rette Linier, Tandstangens efter simple
Cykloider og rette Linier, men af disse sidste benyttes kun et
enkelt Punkt, saa at hele Foden af Tandstangens Tandsnit kan
formes under Hensynet ti] Hjultandens frie Forbigang.
& Ingreb slinien er en re t Linie g a a e n d e
gjennem Punktet O. Det vilkaarlige Punkt af Tandsnittet
for Hjulet om vil, naar det kommer hen i Indgrebslinien,
liave denne ti] Normal. Derved bliver Tandsnittet en Kurve,
hvis Normaler alle tangere samme Cirkel, det er altsaa en
Cirkelafvikler svarende til Cirklen om 6\ med Radius
(Fig. 140). Ligeledes faaes en Cirkelafvikler som Tandsnit fol-
det andet Hjul. De afviklede Cirkler kaldes Grundcirk-
lerne.
Cirkelafviklere som Tandsnit ville altid give Fælleslijul,
naar kun Stilen er ens. Det kunde synes at være en Betin-
gelse, at begge Hjuls Tandsnit ere konstruerede for Indgrebs-
linien liggende under samme Vinkel med Centerlinien, men
det er ikke nødvendigt. Sæt nemlig, at Hjulet C2 (Fig. 140)
