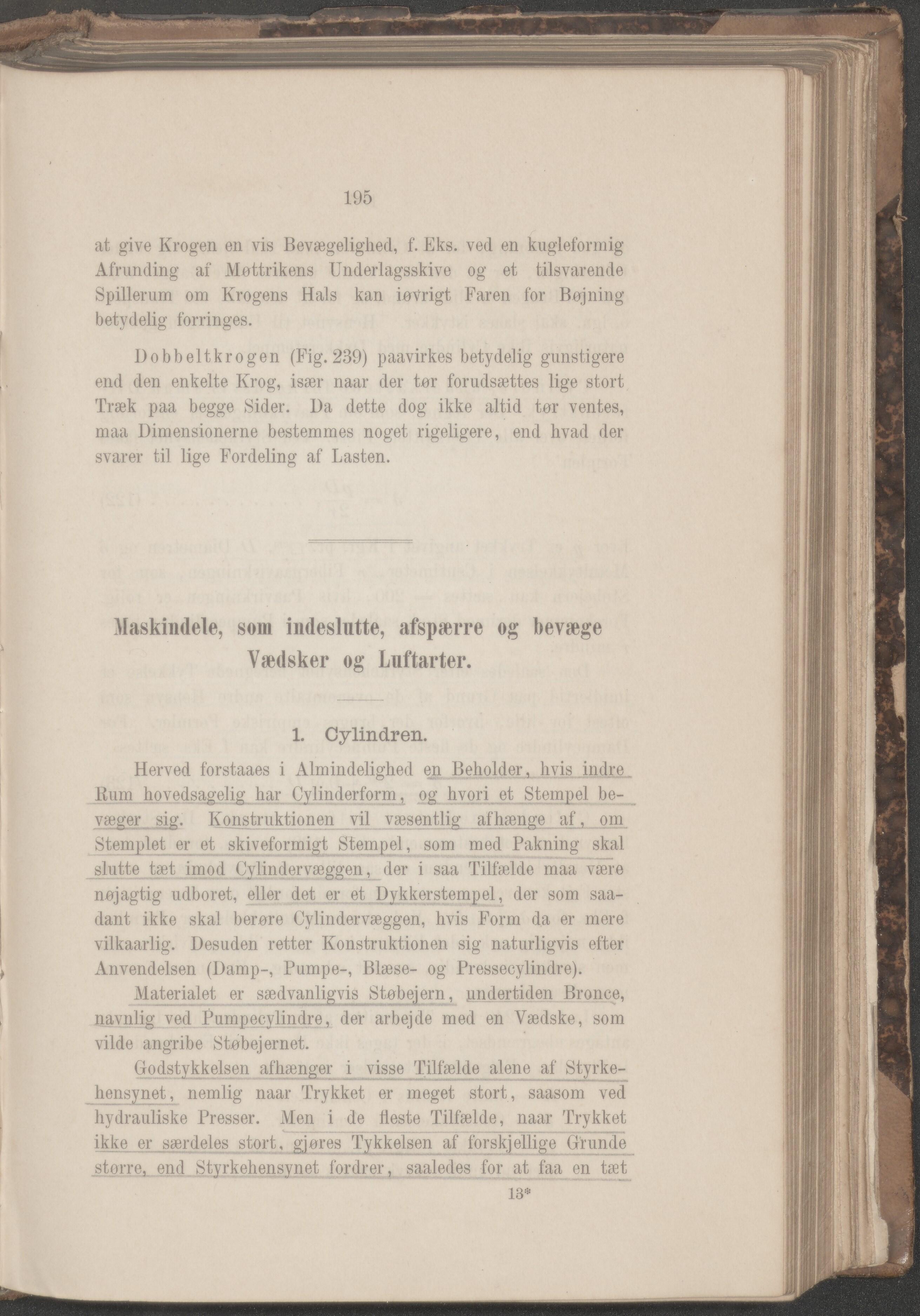

195
at give Krogen en vis Bevægelighed, f. Eks. ved en kugleformig
Afrunding af Møttrikens Underlagsskive og et tilsvarende
Spillerum om Krogens Hals kan iøvrigt Faren for Bøjning-
betydelig forringes.
Dobbeltkrogen (Fig. 239) paavirkes betydelig gunstigere
end den enkelte Krog, især naar der tør forudsættes lige stort
Træk paa begge Sider. Da dette dog ikke altid tør ventes,
maa Dimensionerne bestemmes noget rigeligere, end hvad der
svarer til lige Fordeling af Lasten.
Maskindele, som indeslutte, afspærre og bevæge
Vædsker og Luftarter.
1. Cylindren.
Herved forstaaes i Almindelighed en Beholder, hvis indre
Rum hovedsagelig har Cylinderform, og hvori et Stempel be-
væger, sig. Konstruktionen vil væsentlig afhænge af, om
Stemplet er et skiveformigt Stempel, som med Pakning skal
slutte tæt imod Cylinder væggen, der i saa Tilfælde maa være
nøjagtig udboret, eller det er et Dykkerstempel, der som saa-
dant ikke skal berøre Cylinder væggen, hvis Form da er mere
vilkaarlig. Desuden retter Konstruktionen sig naturligvis efter
Anvendelsen (Danap-, Pumpe-, Blæse- og Pressecylindre).
Materialet er sædvanligvis Støbejern, undertiden Bronce,
navnlig ved Pumpecylindre, der arbejde med en Vædske, som
vilde angribe Støbejernet.
Godstykkelsen afhænger i visse Tilfælde alene af Styrke-
hensynet, nemlig naar Trykket er meget stort, saasom ved
hydrauliske Presser. Men i de fleste Tilfælde, naar Trykket
ikke er særdeles stort, gjøres Tykkelsen af forskjellige Grunde
større, end Styrkehensynet fordrer, saaledes for at faa en tæt
13*
