Maskinlære

Forfatter: S. C. Borch

År: 1895

Forlag: Reitzelske Forlag (George C. Grøn)

Sted: Kjøbenhavn

Udgave: Anden udgave

Sider: 435

Anden del: Maskindeles Beregning og Konstruktion. Arbejdsmaskiner.

Søgning i bogen

Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.

Derved får du fremhævet ordene visuelt direkte på billedet af siden.

Download PDF

Digitaliseret bog

Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

Side af 518 Forrige Næste

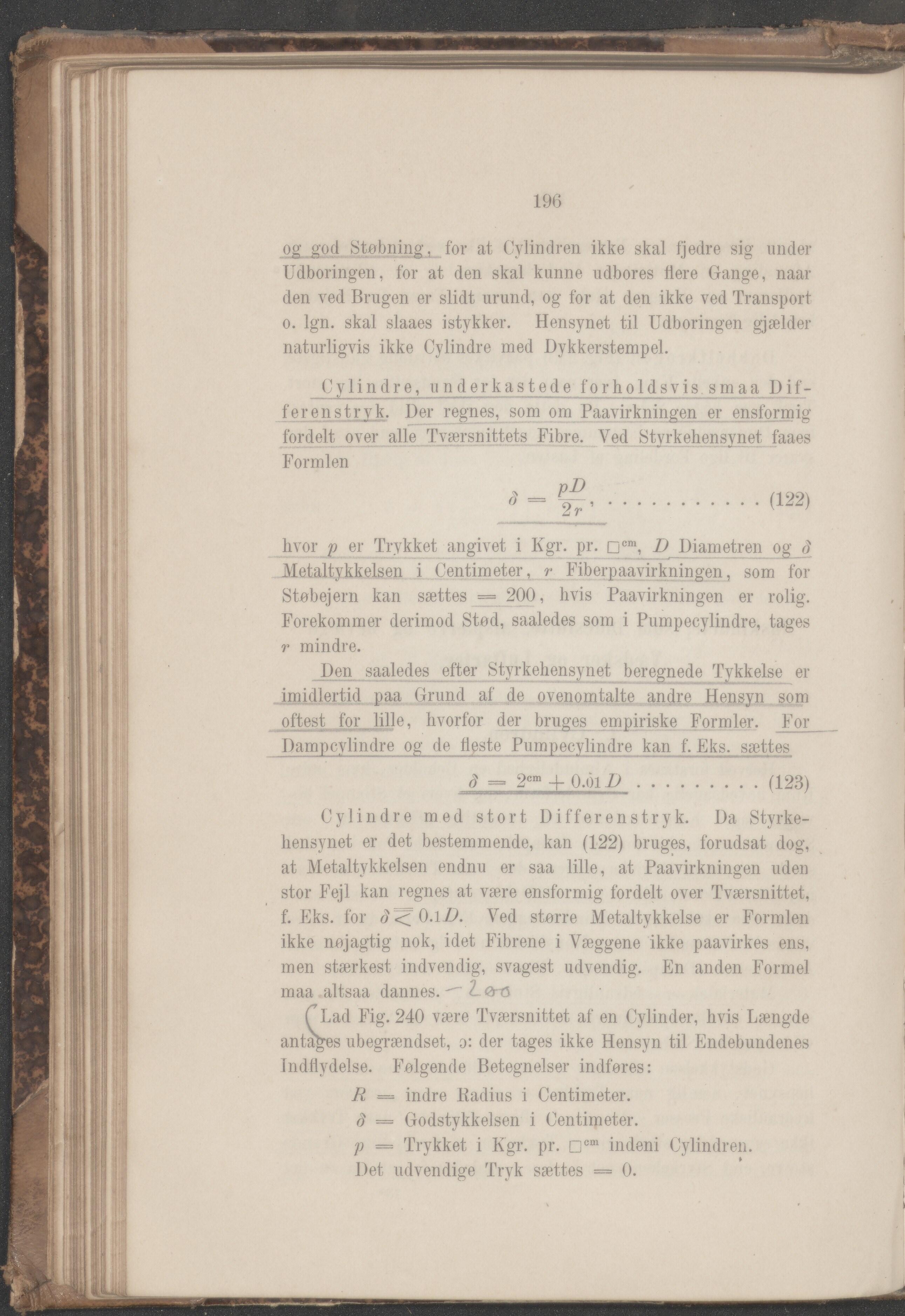

196 og god Støbning, for at Cylindren ikke skal fjedre sig under Udboringen, for at den skal kunne udbores flere Gange, naar den ved Brugen er slidt urund, og for at den ikke ved Transport o. Ign. skal slaaes istykker. Hensynet til Udboringen gjælder naturligvis ikke Cylindre med Dykkerstempel. Cylindre, underkastede forholdsvis smaa Dif- ferenstryk. Der regnes, som om Paavirkningen er ensformig fordelt over alle Tværsnittets Fibre. Ved Styrkehensynet faaes Formlen pD ................ o ‘> (122) hvor p er Trykket angivet i Kgr. pr. I) Diametren og o Metaltykkelsen i Centimeter, r Fiberpaavirkningen, som for Støbejern kan sættes = 200, hvis Paavirkningen er rolig. Forekommer derimod Stød, saaledes som i Pumpecylindre, tages r mindre. Den saaledes efter Styrkehensynet beregnede Tykkelse er imidlertid paa Grund af de ovenomtalte andre Hensyn som oftest for lille, hvorfor der bruges empiriske Formler. For Dampcylindre og de fleste Pumpecylindre kan f. Eks. sættes 2cm .4- 0.Ö1 p.............(123) Cylindre med stort Differenstryk. Da Styrke- hensynet er det bestemmende, kan (122) bruges, forudsat dog, at Metaltykkelsen endnu er saa lille, at Paavirkningen uden stor Fejl kan regnes at være ensformig fordelt over Tværsnittet, f. Eks. for d<0.i2Z Ved større Metaltykkelse er Formlen ikke nøjagtig nok, idet Fibrene i Væggene ikke paavirkes ens, men stærkest indvendig, svagest udvendig. En anden Formel maa altsaa dannes. 2_ <a-ö • C Lad Fig. 240 være Tværsnittet af en Cylinder, hvis Længde antages ubegrændset, o: der tages ikke Hensyn til Endebundenes Indflydelse. Folgende Betegnelser indføres: R = indre Radius i Centimeter. d = Godstykkelsen i Centimeter. p = Trykket i Kgr. pr. ET"’ indeni Cylindren. Det udvendige Tryk sættes = 0.
