Maskinlære

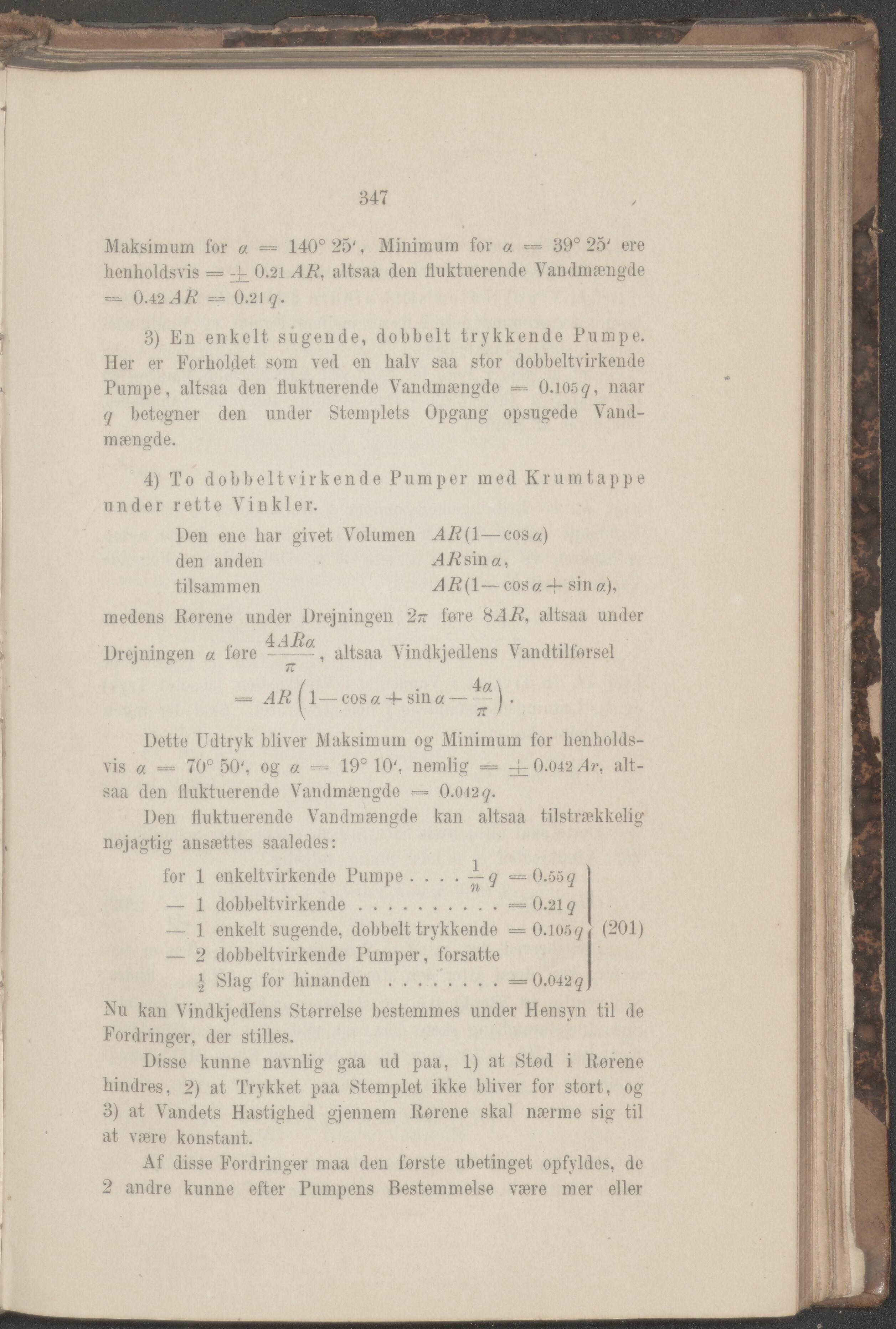

347 Maksimum for a = 140° 25', Minimum for a = 39° 25' ere henholdsvis = 0.21 AR, altsaa den fluktuerende Vandmængde = 0.42 J 7? = 0.2J q. 3) En enkelt sugende, dobbelt trykkende Pumpe. Her er Forholdet som ved en halv saa stor dobbeltvirkende Pumpe, altsaa den fluktuerende Vandmængde = 0.1057, naar q betegner den under Stemplets Opgang opsugede Vand- mængde. 4) To dobbeltvirkende Pumper med Krumtappe under rette Vinkler. Den ene har givet Volumen AR(1—cos«) den anden ARsin«, tilsammen AR(\—cos a + sin et), medens Rorene under Drejningen føre altsaa under 4 ÅJEiot Drejningen a fore -----------, altsaa Vindkjedlens Vandtilførsel 7T / • 4ot \ ===== AR 1— cos a -4- sin a---------. \ JT / • Dette Udtryk bliver Maksimum og Minimum for henholds- vis a = 70° 50', og a = 19° 10", nemlig == 4- 0.042 Ar, alt- saa den fluktuerende Vandmængde = 0.042 Den fluktuerende Vandmængde kan altsaa tilstrækkelig nøjagtig ansættes saaledes: for 1 enkeltvirkende Pumpe. . . .—q = 0.557 — 1 dobbeltvirkende..................= O.21 q — 1 enkelt sugende, dobbelt trykkende =0.1057 — 2 dobbeltvirkende Pumper, forsatte | Slag for hinanden.............=0.0127 (201) Nu kan Vindkjedlens Størrelse bestemmes under Hensyn til de Fordringer, der stilles. Disse kunne navnlig gaa ud paa, 1) at Stød i Rørene hindres, 2) at Trykket paa Stemplet ikke bliver for stort, og 3) at Vandets Hastighed gjennem Rorene skal nærme sig til at være konstant. Af disse Fordringer maa den første ubetinget opfyldes, de 2 andre kunne efter Pumpens Bestemmelse være mer eller
