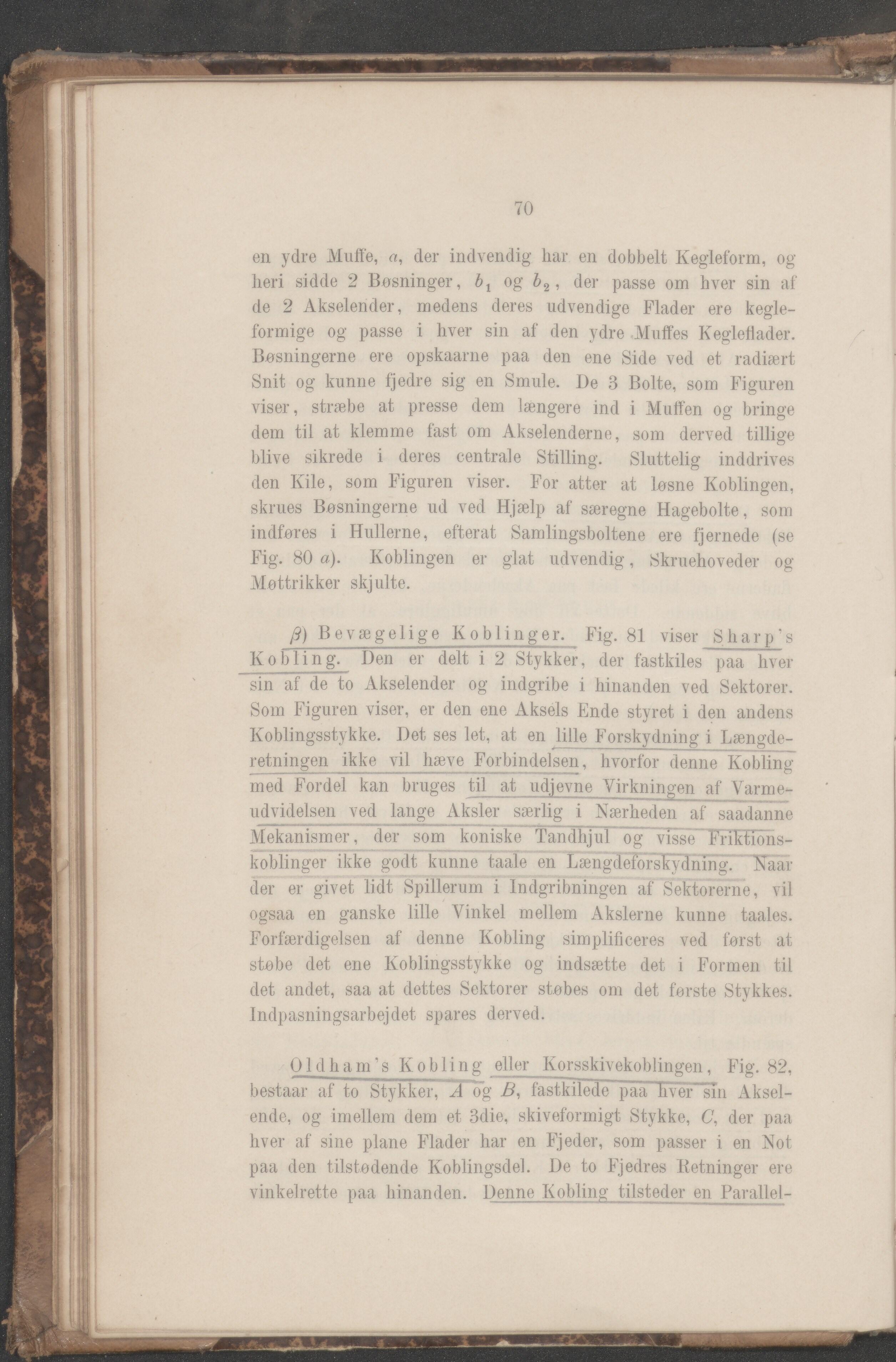

70 en ydre Muffe, a, der indvendig har en dobbelt Kegleform, og heri sidde 2 Bøsninger, bt og b2, der passe om hver sin af de 2 Akselender, medens deres udvendige Flader ere kegle- formige og passe i hver sin af den ydre Muffes Kegleflader. Bøsningerne ere opskaarne paa den ene Side ved et radiært Snit og kunne fjedre sig en Smule. De 3 Bolte, som Figuren viser, stræbe at presse dem længere ind i Muffen og bringe dem til at klemme fast om Akselenderne, som derved tillige blive sikrede i deres centrale Stilling. Sluttelig inddrives den Kile, som Figuren viser. For atter at løsne Koblingen, skrues Bøsningerne ud ved Hjælp af særegne Hagebolte, som indføres i Hullerne, efterat Samlingsboltene ere fjernede (se Fig. 80 a). Koblingen er glat udvendig, Skruehoveder og Møttrikker skjulte. ß) Bevægelige Koblinger. Fig. 81 viser Sharp's Kobling. Den er delt i 2 Stykker, der fastkiles paa hver sin af de to Akselender og indgribe i hinanden ved Sektorer. Som Figuren viser, er den ene Aksels Ende styret i den andens Koblingsstykke. Det ses let, at en lille Forskydning i Længde- retningen ikke vil hæve Forbindelsen, hvorfor denne Kobling med Fordel kan bruges til at udjevne Virkningen af Varme- udvidelsen ved lange Aksler særlig i Nærheden af saadanne Mekanismer, der som koniske_Tandhjul og visse Friktions- koblinger ikke godt kunne taale en Længdeforskydning. Naar der er givet lidt Spillerum i Indgribningen af Sektorerne, vil ogsaa en ganske lille Vinkel mellem Akslerne kunne taales. Forfærdigelsen af denne Kobling simplificeres ved først at stöbe det ene Koblingsstykke og indsætte det i Formen til det andet, saa at dettes Sektorer støbes om det første Stykkes. Indpasningsarbejdet spares derved. Oldham's Kob ling eller Korsskivekoblingen, Fig. 82, bestaar af to Stykker, A og B, fastkilede paa hver sin Aksel- ende, og imellem dem et 3die, skiveformigt Stykke, C, der paa hver af sine plane Flader har en Fjeder, som passer i en Not paa den tilstødende KoblingsdeL De to Fjedres Retninger ere vinkelrette paa hinanden. Denne Kobling tilsteder en Parallel-
