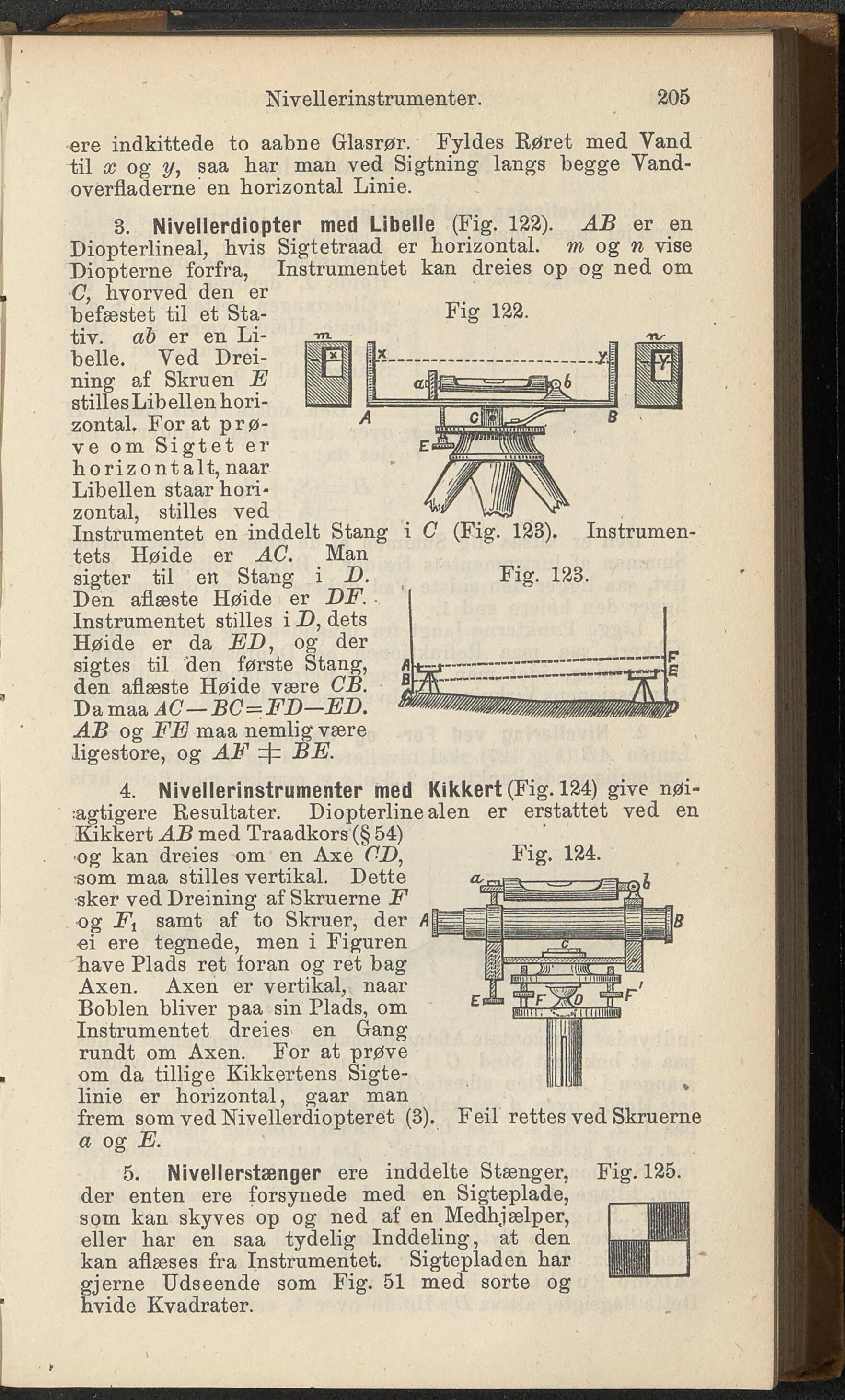

Nivell erinstrumenter. 205 ere indkittede to aabne Glasrør. Fyldes Røret med Vand til x og y, saa har man ved Sigtning langs begge Vand- overfladerne en horizontal Linie. 3. Nivelierdiopter med Libelle (Fig. 122). AB er en Diopterlineal, hvis Sigtetraad er horizontal, m og n vise Diopterne forfra, Instrumentet kan dreies op og ned om C, hvorved den er befæstet til et Sta- Fig 122. tiv. ab er en Li- belle. Ved Drei- ning af Skruen E stillesLibellen hori- zontal. For at prø- ve om Sigtet er horizon talt, naar Libellen staar hori- zontal, stilles ved Instrumentet en inddelt Stang C (Fig. 123). Instrumen- tets Høide er AC. Man sigter til en Stang i B. Den aflæste Høide er BF. Instrumentet stilles i B, dets Høide er da EB, og der sigtes til den føi’ste Stang, den aflæste Høide være CB. Damaa AC—BC=FB—EB. AB og FE maa nemlig være ligestore, og AF BE. Fig. 123. 4. Nivellerinstrumenter med Kikkert (Fig. 124) give nøi- :agtigere Resultater. Diopterline alen er erstattet ved en Kikkert AB med Traadkors (§ 54) og kan dreies om en Axe CB, ■som maa stilles vertikal. Dette sker vedDreining af Skruerne F og F, samt af to Skruer, der •ei ere tegnede, men i Figuren have Plads ret foran og ret bag Axen. Axen er vertikal, naar Boblen bliver paa sin Plads, om Instrumentet dreies en Gang rundt om Axen. For at prøve om da tillige Kikkertens Sigte- linie er horizontal, gaar man frem som ved Nivellerdiopteret (3). a og E. Fig. 124. A |umi—ggtHimniw] B Feil rettes ved Skruerne 5. Nivellerstænger ere inddelte Stænger, der enten ere forsynede med en Sigteplade, som kan skyves op og ned af en Medhjælper, eller har en saa tydelig Inddeling, at den kan aflæses fra Instrumentet. Sigtepladen har gjerne Udseende som Fig. 51 med sorte og hvide Kvadrater. Fig.125.
