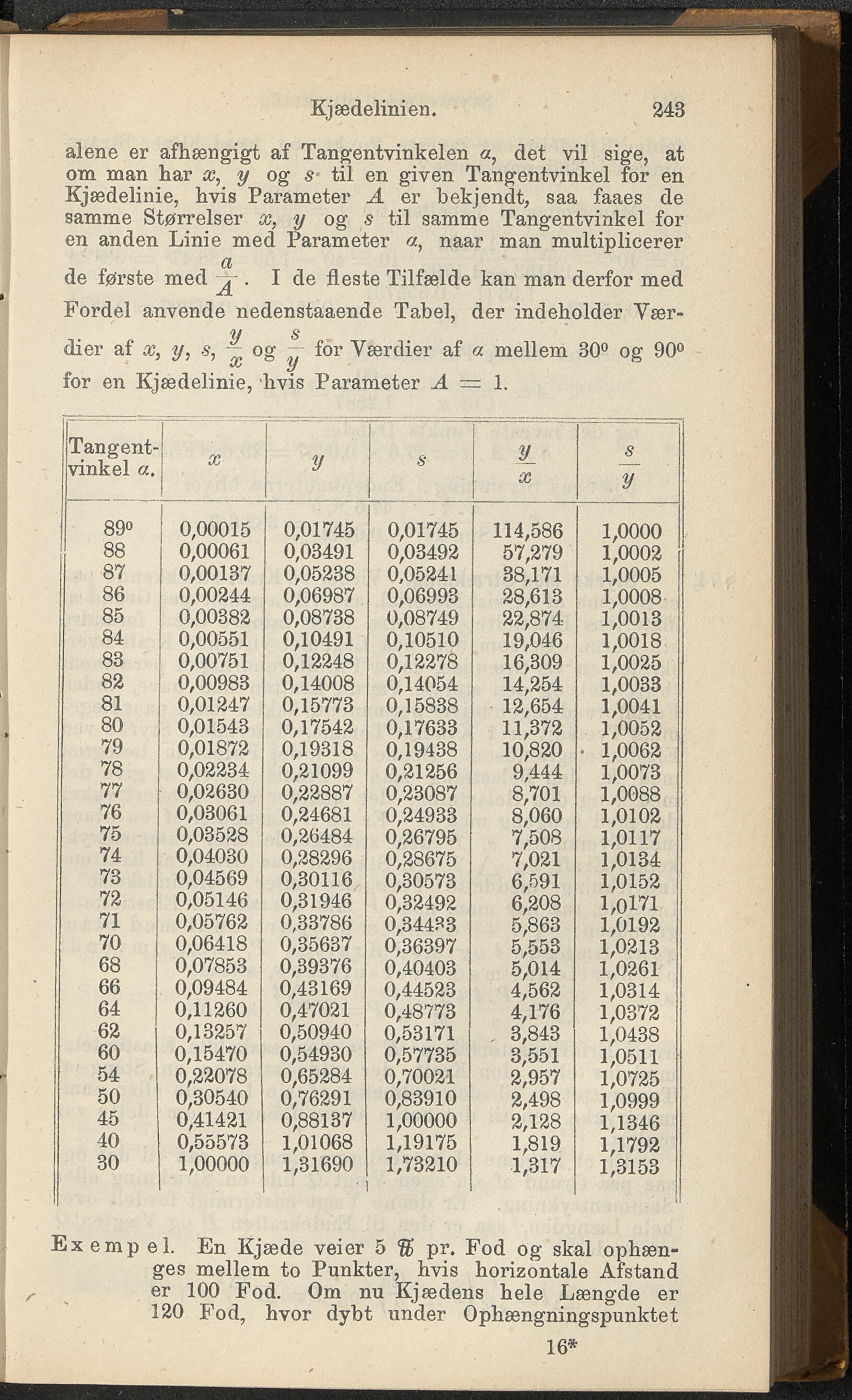

Kjædelinien.
243
alene er afhængigt af Tangentvinkelen a, det vil sige, at
om man har x, y og s til en given Tangentvinkel for en
Kjædelinie, hvis Parameter A er bekjendt, saa faaes de
samme Størrelser x, y og s til samme Tangentvinkel for
en anden Linie med Parameter a, naar man multiplicerer
de første med . I de fleste Tilfælde kan man derfor med
Fordel anvende nedenstaaende Tabel, der indeholder Vær-
y &
dier af x, y, s, ~ og for Værdier af a mellem 30° og 90°
æ y
for en Kjædelinie, hvis Parameter A = 1.
Tangent- vinkel a. I X y s il 8 s y
89° 0,00015 0,01745 0,01745 114,586 1,0000
88 0,00061 0,03491 0,03492 57,279 1,0002
87 0,00137 0,05238 0,05241 38,171 1,0005
86 0,00244 0,06987 0,06993 28,613 1,0008
85 0,00382 0,08738 0,08749 22,874 1,0013
84 0,00551 0,10491 0,10510 19,046 1,0018
83 0,00751 0,12248 0,12278 16,309 1,0025
82 0,00983 0,14008 0,14054 14,254 1,0033
81 0,01247 0,15773 0,15838 12,654 1,0041
80 0,01543 0,17542 0,17633 11,372 1,0052
79 0,01872 0,19318 0,19438 10,820 1,0062
78 0,02234 0,21099 0,21256 9,444 1,0073
77 0,02630 0,22887 0,23087 8,701 1,0088
76 0,03061 0,24681 0,24933 8,060 1,0102
75 0,03528 0,26484 0,26795 7,508 1,0117
74 0,04030 0,28296 0,28675 7,021 1,0134
73 0,04569 0,30116 0,30573 6,591 1,0152
72 0,05146 0,31946 0,32492 6,208 1,0171
71 0,05762 0,33786 0,34433 5,863 1,0192
70 0,06418 0,35637 0,36397 5,553 1,0213
68 0,07853 0,39376 0,40403 5,014 1,0261
66 0,09484 0,43169 0,44523 4,562 1,0314
64 0,11260 0,47021 0,48773 4,176 1,0372
62 0,13257 0,50940 0,53171 3,843 1,0438
60 0,15470 0,54930 0,57735 3,551 1,0511
54 0,22078 0,65284 0,70021 2,957 1,0725
50 0,30540 0,76291 0,83910 2,498 1,0999
45 0,41421 0,88137 1,00000 2,128 1,1346
40 0,55573 1,01068 1,19175 1,819 1,1792
30 1,00000 1,31690 • 1,73210 ■ 1,317 1,3153
Exemp el. En Kjæde veier 5 U pr. Fod og skal ophæn-
ges mellem to Punkter, hvis horizontale Afstand
er 100 Fod. Om nu Kjædens hele Længde er
120 Fod, hvor dybt under Ophængningspunktet
16*
