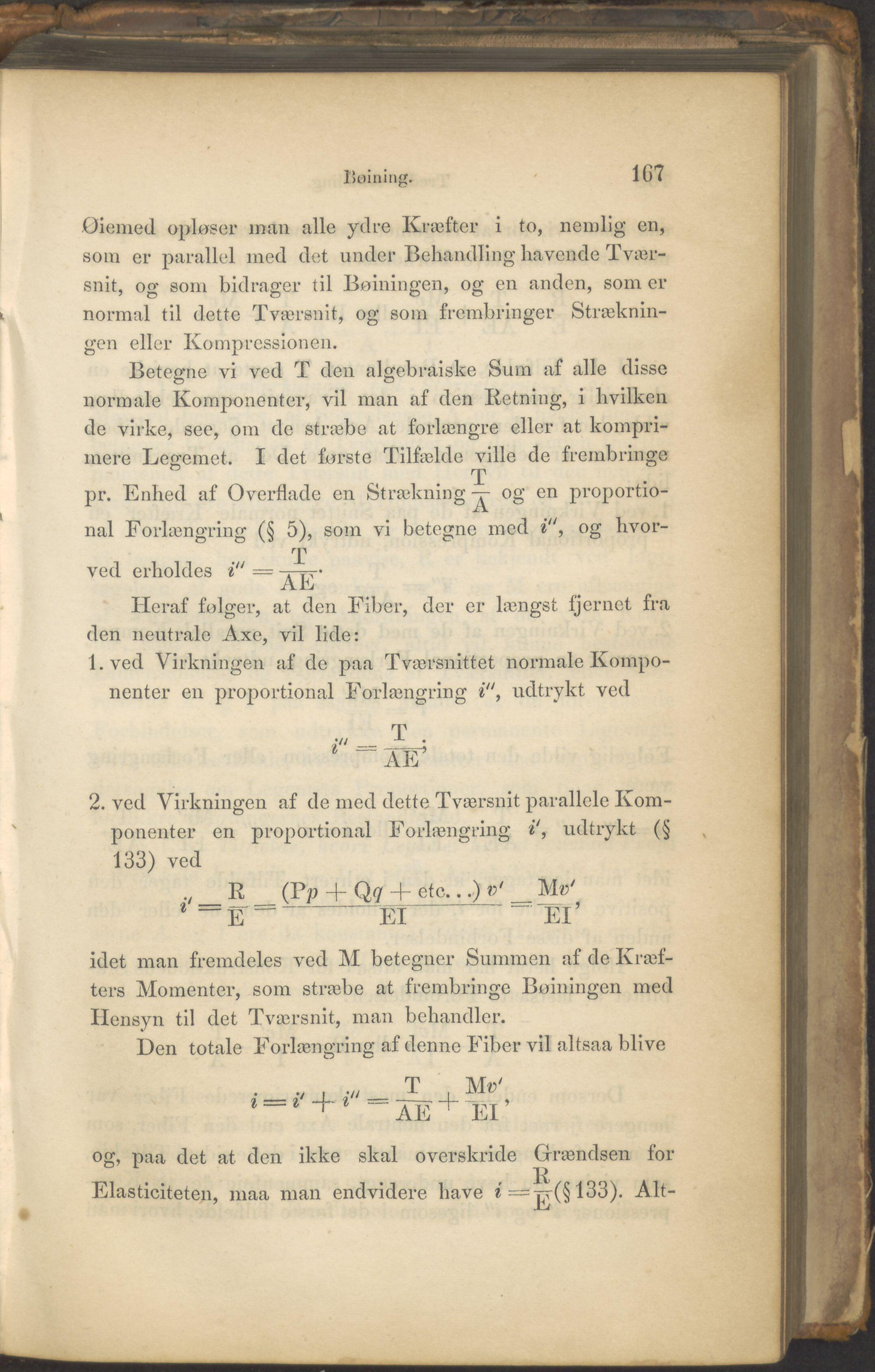

Bøjning.
167
Øiemed opløser man alle ydre Kræfter i to, nemlig en,
som er parallel med det under Behandling havende Tvær-
snit, og som bidrager til Bøiningen, og en anden, som er
normal til dette Tværsnit, og som frembringer Stræknin-
gen eller Kompressionen.
Betegne vi ved T den algebraiske Sum af alle disse
normale Komponenter, vil man af den Retning, i hvilken
de virke, see, om tic stræbe at forlængre eller at kompri-
mere Legemet. I det første Tilfælde ville de frembringe
” T
pr. Enhed af Overflade en Strækning °g en proportio-
nal Forlængring (§ 5), som vi betegne med i", og hvor-
T
ved erholdes i1' — -r-r •
Ah
Heraf følger, at den Fiber, der cr længst fjernet fra
den neutrale Axe, vil lide:
l.ved Virkningen af de paa Tværsnittet normale Kompo-
nenter en proportional Forlængring i", udtrykt ved
r - i
‘ ”AE
2. ved Virkningen af de med dette Tværsnit parallele Kom-
ponenter en proportional Forlængring i', udtrykt (§
133) ved
,z R (Pp + Q<7 + etc...) v'_____Mrz
1 ~E ““ El “ El’
idet man fremdeles ved M betegner Summen af de Kræf-
ters Momenter, som stræbe at frembringe Bøiningen med
Hensyn til det Tværsnit, man behandler.
Den totale Forlængring af denne Fiber vil altsaa blive
_ T Mw'
, = t + ’ “AE+ El’
og, paa det at den ikke skal overskride Grænclsen for
R
Elasticiteten, maa man endvidere have « =p-(§ 133). Alt-
