Foredrag Af Praktisk Mekanik
(Byggematerialers Modstandsevne)
Forfatter: A. Morin
År: 1857
Forlag: Feilberg & Landmarks Forlag hos Carl C. Werner & Comp.
Sted: Christiania
Sider: 489
UDK: IB 5319
Som Haandbog for ingenieurer, Architekter og Brugseiere
Søgning i bogen
Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.
Derved får du fremhævet ordene visuelt direkte på billedet af siden.
Digitaliseret bog
Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

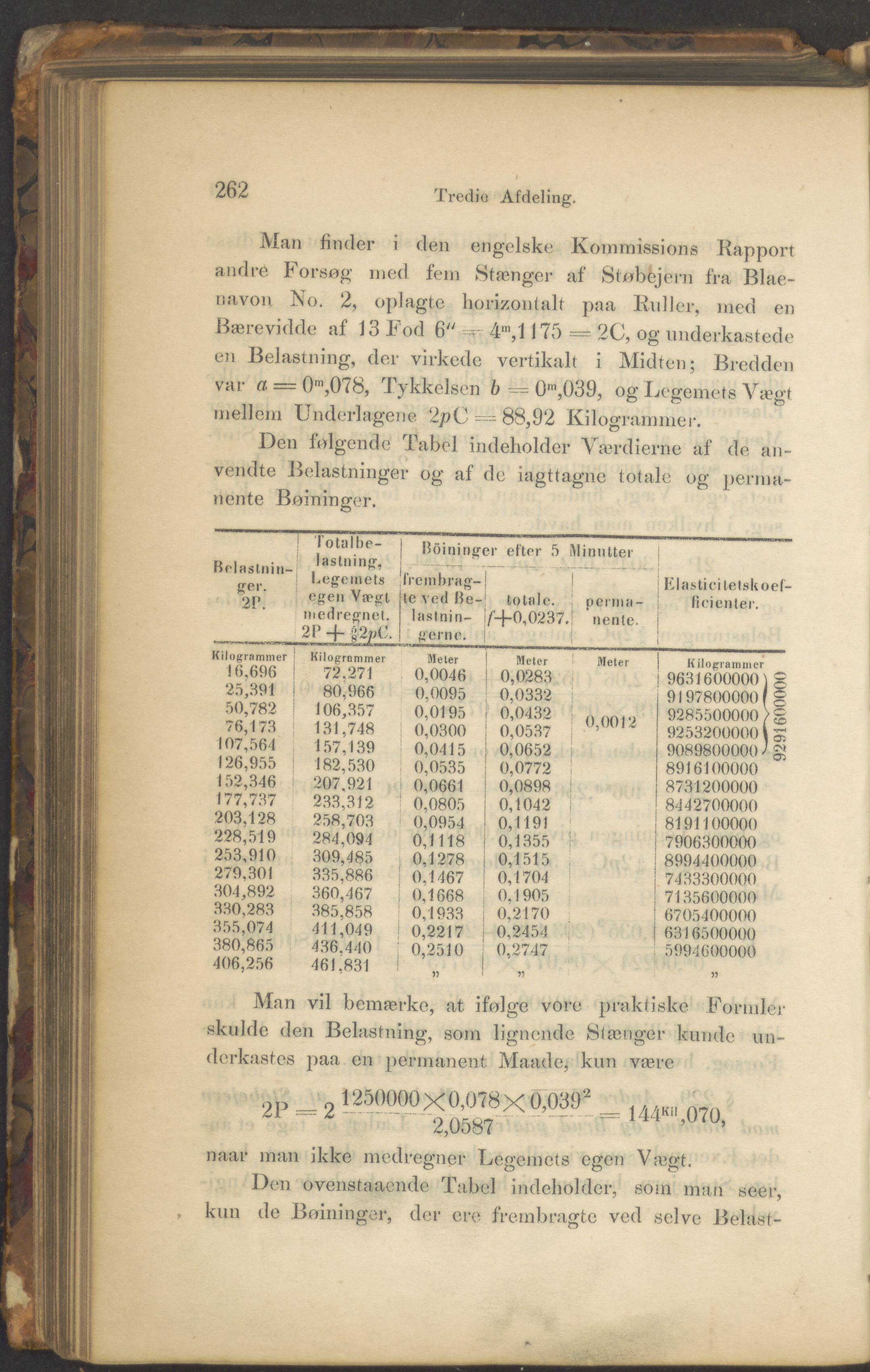

262
Tredio Afdeling.
Man finder i den engelske Kommissions Rapport
andre Forsøg med fem Stænger af Støbfejérn fra Blae-
navon No. 2, oplagte horizontalt paa Ruller, med en
Bærevidde af 13 Fod 6" ~ 4m,l 175 = 2C, og underkastede
en Belastning, der virkede vertikalt i Midten; Bredden
var « = 0m,078, Tykkelsen b — 0"’,039, og Legemets Vægt
mellem Underlagene 2pC = 88,92 Kilogramme r.
Den følgende Tabel indeholder Værdierne af de an-
vendte Belastninger og af de iagttagne totale og perma-
nente Bøjninger.
Belastnin- ger. 2P. Totalbe- lastning, Legemets egen Vægt medregnet. 2P-H2pC. Böininger efter 5 Minutter Elasticiletskoef- ficienter.
frembrag- te ved Be- lastnin- gerne. totale. (4-0,0237. perma- nente.
Kilogrammet Kilogrnmmer Meler Meter Meler
16,696 25,391 72,271 80,966 0,0046 0,0095 0,0283 0,0332 9631600000 9197800000( 1
50,782 106,357 0,0195 0,0432 0,0012 9285500000 o
76,173 131,748 0,0300 0,0537 9253200000
107,564 157,139 0,0415 0,0652 9089800000/ CM
126,955 182,530 0,0535 0,0772 8916100000
152,346 207.921 0,0661 0,0898 8731200000
177,737 233,312 0,0805 0,1042 8442700000
203,128 258,703 0,0954 0,1191 8191100000
228,519 284.094 0,1118 0,1355 7906300000
253,910 309,485 0,1278 0,1515 8994400000
279,301 335.886 0,1467 0,1704 7433300000
304,892 360,467 0.1668 0,1905 7135600000
330,283 385,858 0,1933 0,2170 6705400000
355,074 411,049 0,2217 0,2454 6316500000
380,865 436.440 0,2510 0,2747 5994600000
406,256 161.831 91
Man vil bemærke, at ifølge vore praktiske Formler
skulde den Belastning, som lignende Stænger kunde un-
derkastes paa en permanent Maade, kun være
2p = 2 1250000X0/378X0,039“ = 144K
naar man ikke medregner Legemets egen Vægt.
Den ovenstaaende Tabel indeholder, som man seer,
kun de Bøininger, der cre frembragte ved selve Belast-
