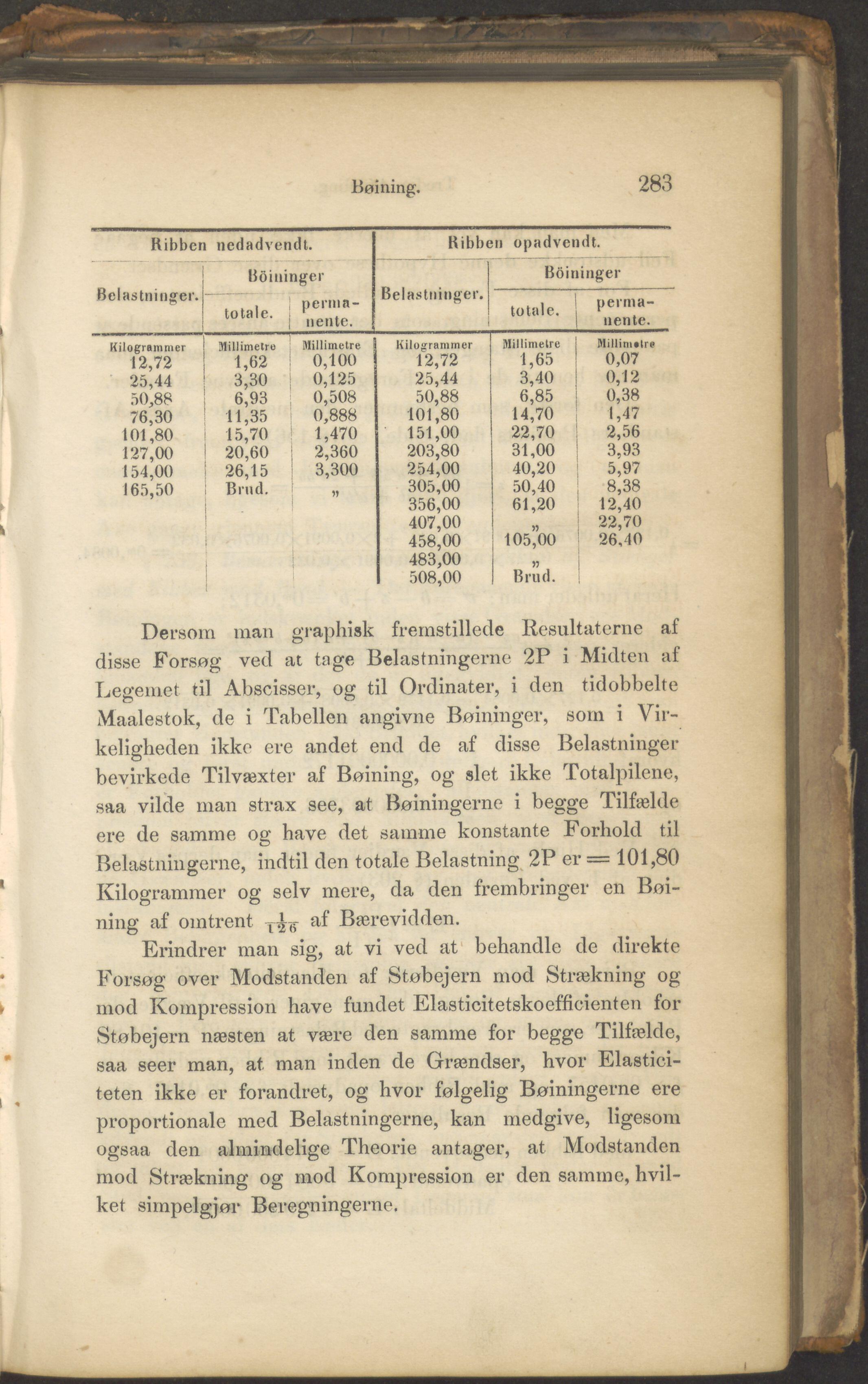

Bøining.
283
Ribben nedadvendt. Ribben opadvendt.
Belastninger. Böininger Belastninger. Böininger
totale. perma- nente. totale. perma- nente.
Kilogrammer Millimelro Millimelre Kilogrammer Mil Iimetre Millini »tre
12,72 1,62 0,100 12,72 1,65 0,07
25,44 3,30 0,125 25,44 50,88 3,40 0,12
50,88 6,93 0,508 6,85 0,38
76,30 11,35 0,888 101,80 14,70 1,47
101,80 15,70 1,470 151,00 22,70 2,56 3,93
127,00 20,60 2,360 203,80 31,00
154,00 26,15 3,300 254,00 40,20 5,97 8,38
165,50 Brud. 305,00 50,40
356,00 61,20 12,40
407,00 22,70
458,00 105,00 26,40
483,00
508,00 Brud.
Dersom man graphisk fremstillede Resultaterne af
disse Forsøg ved at tage Belastningerne 2P i Midten af
Legemet til Abscisser, og til Ordinater, i den tidobbelte
Maalestok, de i Tabellen angivne Bøininger, som i Vir-
keligheden ikke ere andet end de af disse Belastninger
bevirkede Tilvæxter af Bøining’, og slet ikke Totalpilene,
saa vilde man strax see, at Bøiningerne i begge Tilfælde
ere de samme og have det samme konstante Forhold til
Belastningerne, indtil den totale Belastning 2P er= 101,80
Kilogrammer og selv mere, da den frembringer en Bøi-
ning af omtrent af Bærevidden.
Erindrer man sig, at vi ved at behandle de direkte
Forsøg over Modstanden af Støbejern mod Strækning og
mod Kompression have fundet Elasticitetskoefficienten for
Støbejern næsten at være den samme for begge Tilfælde,
saa seer man, at man inden de Grændser, hvor Elastici-
teten ikke er forandret, og hvor følgelig Bøiningerne ere
proportionale med Belastningerne, kan medgive, ligesom
ogsaa den almindelige Theorie antager, at Modstanden
mod Strækning og mod Kompression er den samme, hvil-
ket simpelgjør Beregningerne.
