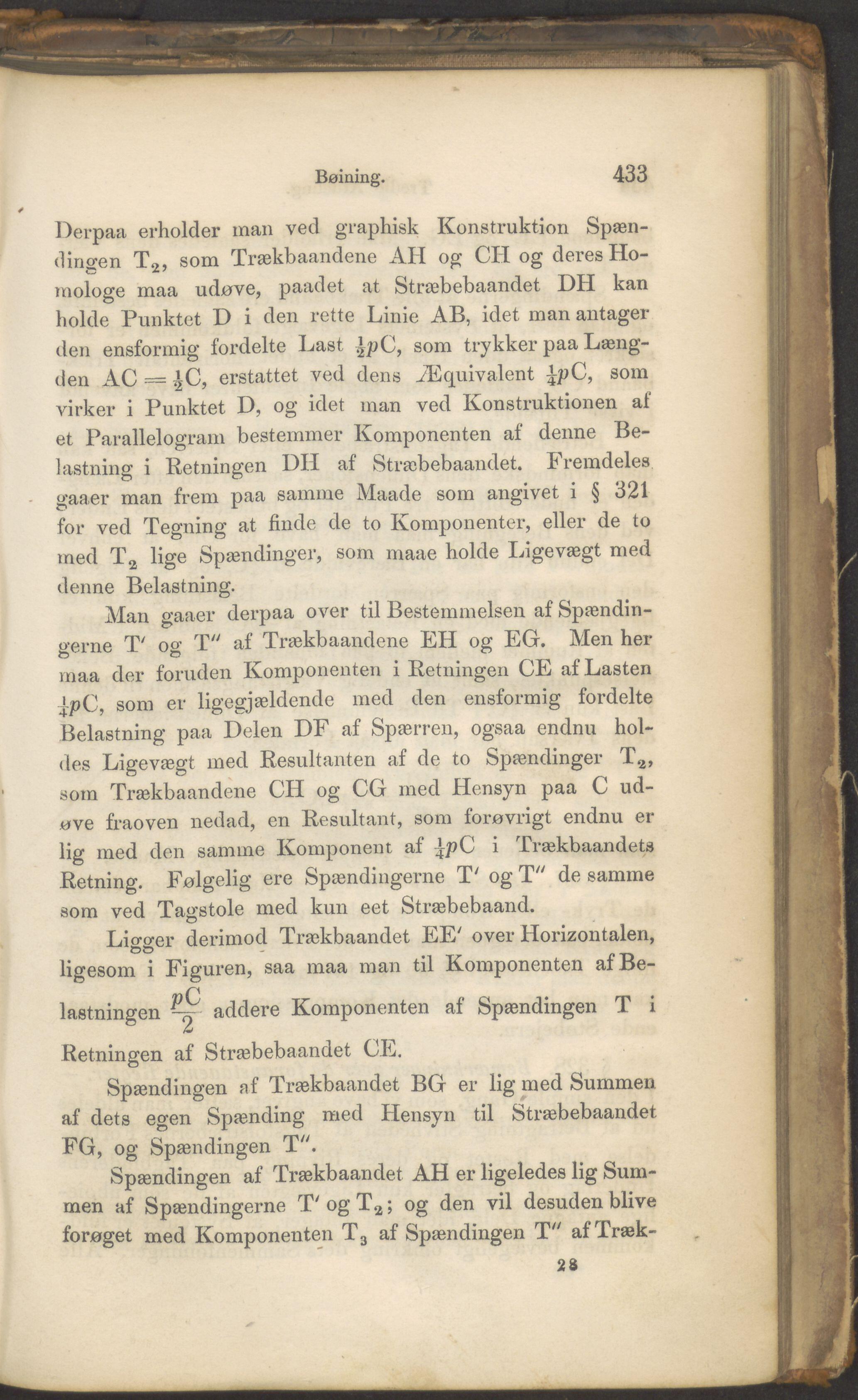

Bøining.
433
Derpaa erholder man ved graphisk Konstruktion Spæn-
dingen T2, som Trækbaandene AH og CH og deres Ho-
mologe maa udøve, pandet at Stræbebaandet 1)11 kan
holde Punktet D i den rette Linie AB, idet man antaget
den ensformig fordelte Last ^pQ, som trykker paa Læng-
den AC — |C, erstattet ved dens Æquivalent %pC, som
virker i Punktet D, og idet man ved Konstruktionen af
et Parallelogram bestemmer Komponenten af denne Be-
lastning i Retningen 1)11 af Stræbebaandet. I remdeles
gaaer man frem pfia samme Maade som angivet i § 321
for ved Tegning at finde de to Komponenter, eller de to
med T2 lige Spændinger, som maae holde Ligevægt med
denne Belastning.
Man ganer derpaa over til Bestemmelsen af Spændin-
gerne T' og T" af Trækbaandene EH og EG. Men her
maa der foruden Komponenten i Retningen CE af Lasten
JpC, som er ligcgjældende med den ensformig fordelte
Belastning paa Delen DF af Spærren, ogsaa endnu hol-
des Ligevægt med Resultanten af de to Spændinger T2,
som Trækbaandene CH og CG med Hensyn paa C ud-
øve fraoven nedad, en Resultant, som forøvrigt endnu er
lig med clcn samme Komponent af -%pC i -Trækbaandeta
Retning. Følgelig ere Spændingerne T' og T" de samme
som ved Tagstole med kun eet Stræbebaand.
Lio-aer derimod Trækbaandet EEZ over Horizontalen,
ÖÖ -
ligesom i Figuren, saa maa man til Komponenten afBe-
. • PC
lastningen
addere Komponenten
af Spændingen
T
Retningen af Stræbebaandet CK.
Spændingen af Trækbaandet B(x er lig’ med Summen
af dets egen Spænding med Hensyn til Stræbebaandet
FG, og Spændingen T".
Spændingen af Trækbaandet AH er ligeledes lig Sum-
men af Spændingerne T'ogTa; og den vil desuden blive
forøget med Komponenten T3 af Spændingen T" af Træk-
28
