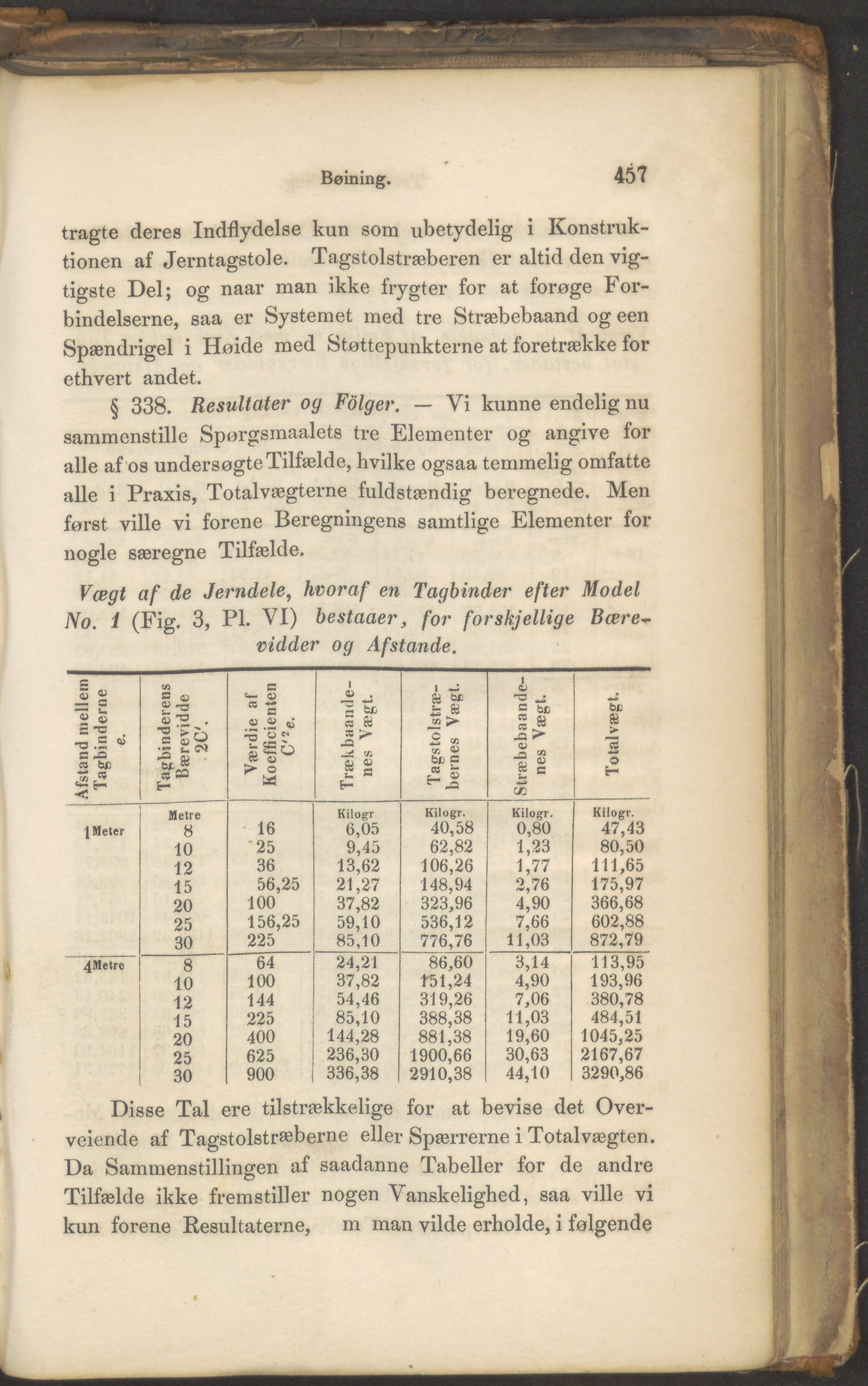

Bøining.
457
tragte deres Indflydelse kun som ubetydelig i Konstruk-
tionen af Jerntagstole. Tagstolstræberen er altid den vig-
tigste Del; og naar man ikke frygter for at forøge For-
bindelserne, saa er Systemet med tre Stræbebaand og een
Spændrigel i Høide med Støttepunkterne at foretrække for
ethvert andet.
§ 338. Resultater og Fölger. — Vi kunne endelig nu
sammenstille Spørgsmaalets tre Elementer og angive for
alle af os undersøgte Tilfælde, hvilke ogsaa temmelig omfatte
alle i Praxis, Totalvægterne fuldstændig beregnede. Men
først, ville vi forene Beregningens samtlige Elementer for
nogle særegne Tilfælde,
Vægt af de Jerndele, hvoraf en Tagbinder efter Model
No. 1 (Fig. 3, PI. VI) bestaaer, for forskjellige Bære-
vidder og Afstande.
Afstand mellem Tagbinderne e. Tagbinderens Bærevidde 2C'. Værdie af Koefficienten 1 C'2e. Trækbaande- 1 nes Vægt. - Tagstolstræ- bernes Vægt. Stræbebaande- nes Vægt. Totalvægt.
Metre Kilogr Kilogr. Kilogr. Kilogr.
1 Meter 8 16 6,05 40,58 0,80 47,43
10 25 9,45 62,82 106,26 1,23 80,50 111,65
12 36 13,62 1,77
15 56,25 21,27 148,94 2,76 175,97
20 100 37,82 323,96 4,90 366,68
25 156,25 225 59,10 536,12 7,66 602,88
30 85,10 776,76 11,03 872,79
4Metre 8 64 24,21 37,82 86,60 3,14 113,95
10 100 t51,24 4,90 193,96
12 144 54,46 319,26 7,06 380,78
15 225 85,10 388,38 11,03 484,51
20 400 144,28 881,38 19,60 30,63 1045,25
25 625 236,30 336,38 1900,66 2167,67
30 900 2910,38 44,10 3290,86
Disse Tal ere tilstrækkelige for at bevise det Over-
veiende af Tagstolstræberne eller Spærrerne i Totalvægten.
Da Sammenstillingen af saadanne Tabeller for de andre
Tilfælde ikke fremstiller nogen Vanskelighed, saa ville vi
kun forene Resultaterne, m man vilde erholde, i følgende
