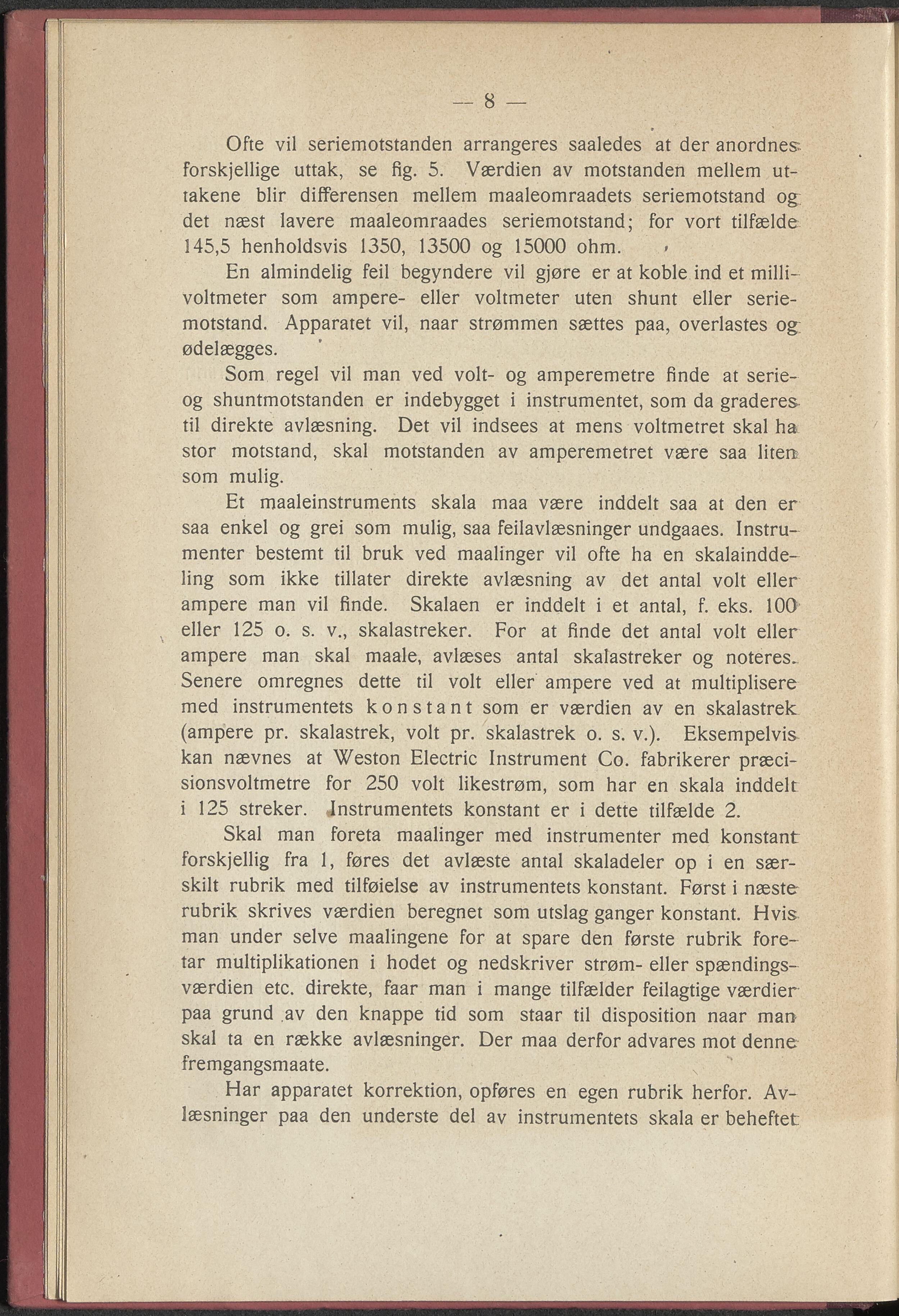

— 8 — Ofte vil seriemotstanden arrangeres saaledes at der anordnes forskjellige uttak, se fig. 5. Værdien av motstånden mellem ut- takene biir differensen mellem maaleomraadets seriemotstand og det næst lavere maaleomraades seriemotstand; for vort tilfælde 145,5 henholdsvis 1350, 13500 og 15000 ohm. > En almindelig feil begyndere vil gjøre er at koble ind et milli- voltmeter som ampere- eller voltmeter uten shunt eller serie- motstand. Apparatet vil, naar strømmen sættes paa, overlastes og ødelægges. Som regel vil man ved volt- og amperemetre finde at serie- og shuntmotstanden er indebygget i instrumentet, som da graderes til direkte avlæsning. Det vil indsees at mens voltmetret skal ha stor motstånd, skal motstånden av amperemetret være saa liten som mulig. Et maaleinstruments skala maa være inddelt saa at den er saa enkel og grei som mulig, saa feilavlæsninger undgaaes. Instru- menter bestemt til bruk ved maalinger vil ofte ha en skalaindde- ling som ikke tillåter direkte avlæsning av det antal volt eller ampere man vil finde. Skalaen er inddelt i et antal, f. eks. 100 eller 125 o. s. v., skalastreker. For at finde det antal volt eller ampere man skal maale, avlæses antal skalastreker og noteres. Senere omregnes dette til volt eller ampere ved at multiplisere med instrumentets konstant som er værdien av en skalastrek (ampere pr. skalastrek, volt pr. skalastrek o. s. v.). Eksempelvis kan nævnes at Weston Electric Instrument Co. fabrikerer præci- sionsvoltmetre for 250 volt likestrøm, som har en skala inddelt i 125 streker. Instrumentets konstant er i dette tilfælde 2. Skal man foreta maalinger med instrumenter med konstant forskjellig fra 1, føres det avlæste antal skaladeler op i en sær- skilt rubrik med tilføielse av instrumentets konstant. Først i næste rubrik skrives værdien beregnet som utslag ganger konstant. Hvis man under selve maalingene for at spare den første rubrik fore- tar multiplikationen i hodet og nedskriver strøm- eller spændings- værdien etc. direkte, faar man i mange tilfælder feilagtige værdier paa grund av den knappe tid som staar til disposition naar man skal ta en række avlæsninger. Der maa derfor advares mot denne fremgangsmaate. Har apparatet korrektion, opføres en egen rubrik herfor. Av- læsninger paa den underste del av instrumentets skala er beheftet
