Statikens anvendelse i kranbygning

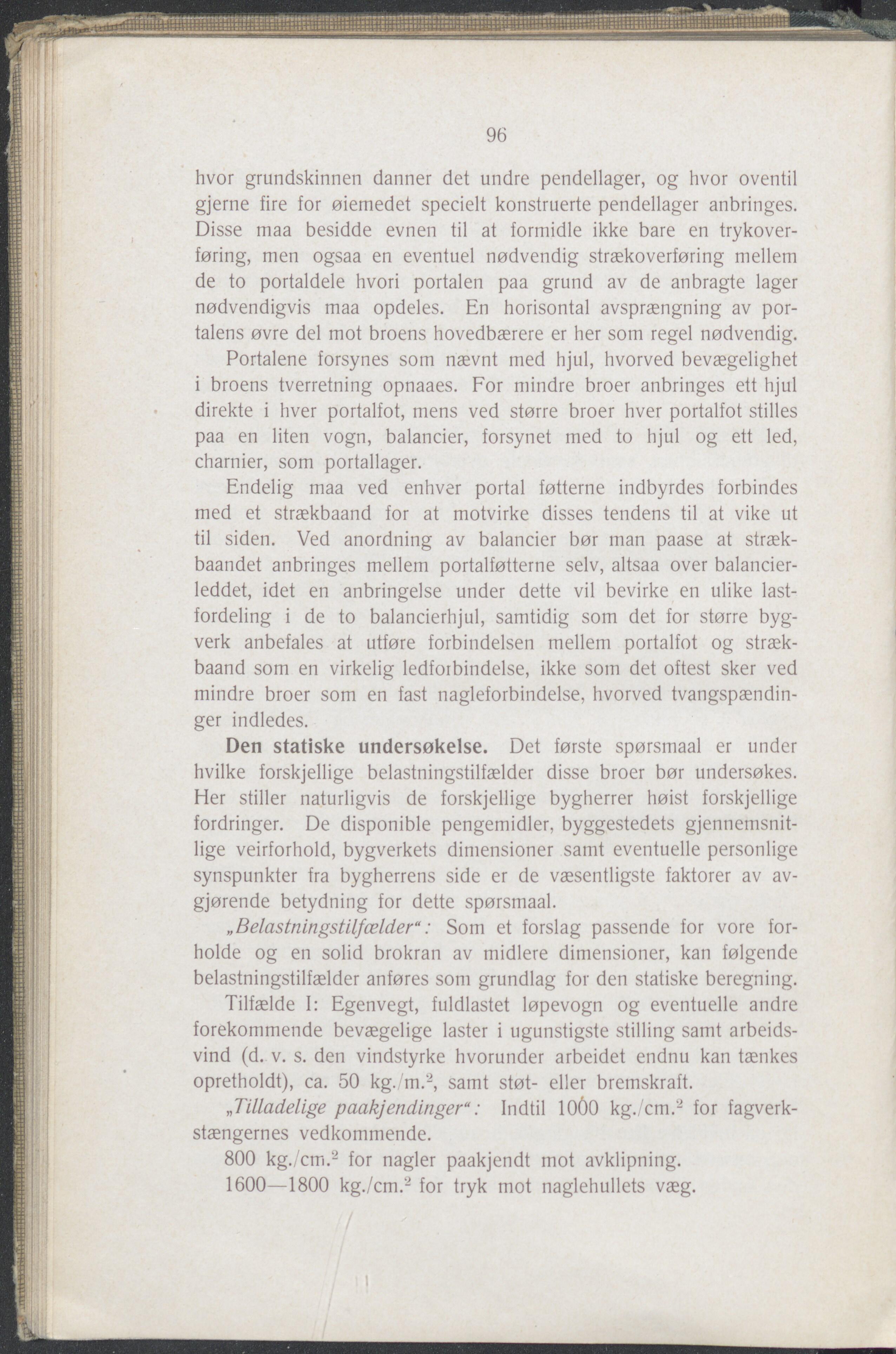

96 hvor grundskinnen danner det undre pendellager, og hvor oventil gjerne fire for øiemedet specielt konstruerte pendellager anbringes. Disse maa besidde evnen til at formidle ikke bare en trykover- føring, men ogsaa en eventuel nødvendig strækoverføring mellem de to portaldele hvori portalen paa grund av de anbragte lager nødvendigvis maa opdeles. En horisontal avsprængning av por- talens øvre del mot broens hovedbærere er her som regel nødvendig. Portalene forsynes som nævnt med hjul, hvorved bevægelighet i broens tverretning opnaaes. For mindre broer anbringes ett hjul direkte i hver portalfot, mens ved større broer hver portalfot stilles paa en liten vogn, balancier, forsynet med to hjul og ett led, charnier, som portallager. Endelig maa ved enhver portal føtterne indbyrdes forbindes med et strækbaand for at motvirke disses tendens til at vike ut til siden. Ved anordning av balancier bør man paase at stræk- baandet anbringes mellem portalføtterne selv, altsaa over balancier- leddet, idet en anbringelse under dette vil bevirke en ulike last- fordeling i de to balancierhjul, samtidig som det for større byg- verk anbefales at utføre forbindelsen mellem portalfot og stræk- baand som en virkelig ledfoibindelse, ikke som det oftest sker ved mindre broer som en fast nagleforbindelse, hvorved tvangspændin- ger indledes. Den statiske undersøkelse. Det første spørsmaal er under hvilke forskjellige belastningstilfælder disse broer bør undersøkes. Her stiller naturligvis de forskjellige bygherrer hoist forskjellige fordringer. De disponible pengemidler, byggestedets gjennemsnit- lige veirforhold, bygverkets dimensioner samt eventuelle personlige synspunkter fra bygherrens side er de væsentligste faktorer av av- gjørende betydning for dette spørsmaal. „Belastningstilfælder“: Som et forslag passende for vore for- holde og en solid brokran av midiere dimensioner, kan følgende belastningstilfælder anføres som grundlag for den statiske beregning. Tilfælde I: Egenvegt, fuldlastet løpevogn og eventuelle andre forekommende bevægelige laster i ugunstigste stilling samt arbeids- vind (d. v. s. den vindstyrke hvorunder arbeidet endnu kan tænkes opretholdt), ca. 50 kg./m.2, samt støt- eller bremskraft. „Tilladelige paakjendinger“: Indtil 10Ö0 kg./cm.2 for fagverk- stængernes vedkommende. 800 kg./cm.2 for nagler paakjendt mot avklipning. 1600—1800 kg./cm.2 for tryk mot naglehullets væg.
