Statikens anvendelse i kranbygning

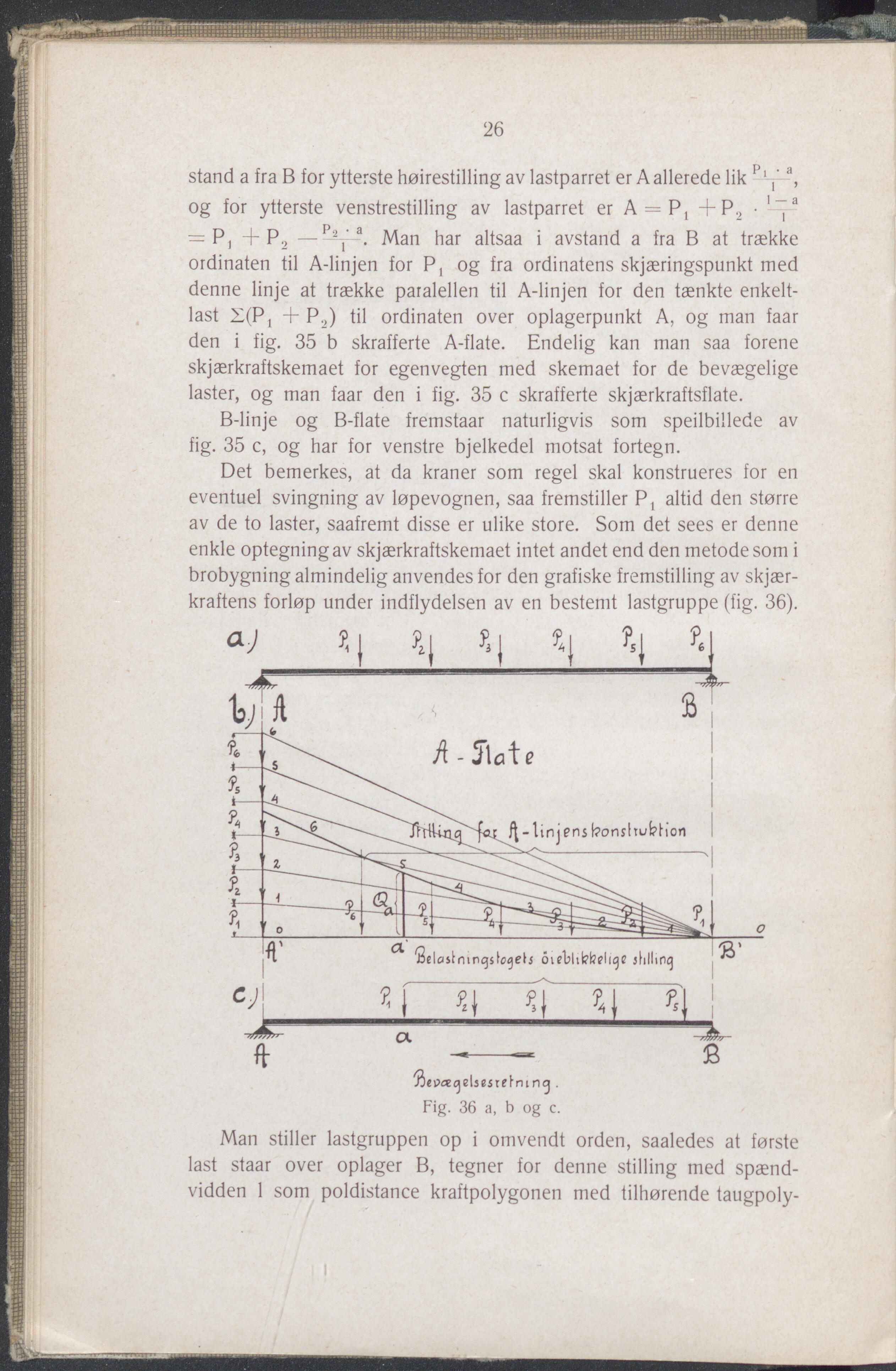

26 stand a fra B for ytterste høirestilling av lastparret er A allerede lik P|a, og for ytterste venstrestilling av lastparret er A = Pt +P2 • ’“a = P, + P2 —P<j’a. Man har altsaa i avstand a fra B at trække ordinaten til A-linjen for Pt og fra ordinatens skjæringspunkt med denne linje at trække paialellen til A-linjen for den tænkte enkelt- last X(Pj + P2) til ordinaten over oplagerpunkt A, og man faar den i fig. 35 b skrafferte A-flate. Endelig kan man saa forene skjærkraftskemaet for egenvegten med skemaet for de bevægelige laster, og man faar den i fig. 35 c skrafferte skjærkraftsflate. B-linje og B-flate fremstaar naturligvis som spejlbillede av fig. 35 c, og har for venstre bjelkedel motsat fortegn. Det bemerkes, at da kraner som regel skal konstrueres for en eventuel svingning av løpevognen, saa fremstiller P, altid den større av de to laster, saafremt disse er ulike store. Som det sees er denne enkle optegning av skjærkraftskemaet intet andet end den metodesom i brobygning almindelig anvendes for den grafiske fremstilling av skjær- kraftens forløp under indflydelsen av en bestemt lastgruppe (fig. 36). aj ?,| n .belastning$togets oiebltPwfli^e jhllinq ft -----------‘ ß Fig. 36 a, b og c. Man stiller lastgruppen op i omvendt orden, saaledes at første last staar over oplager B, tegner for denne stilling med spænd- vidden 1 som poldistance kraftpolygonen med tilhørende taugpoly-
