Haandbog for Formænd ved Jord- og Betonarbejde O.A.
MEDDELT AF T. RIST OG P. M. BÜLOW

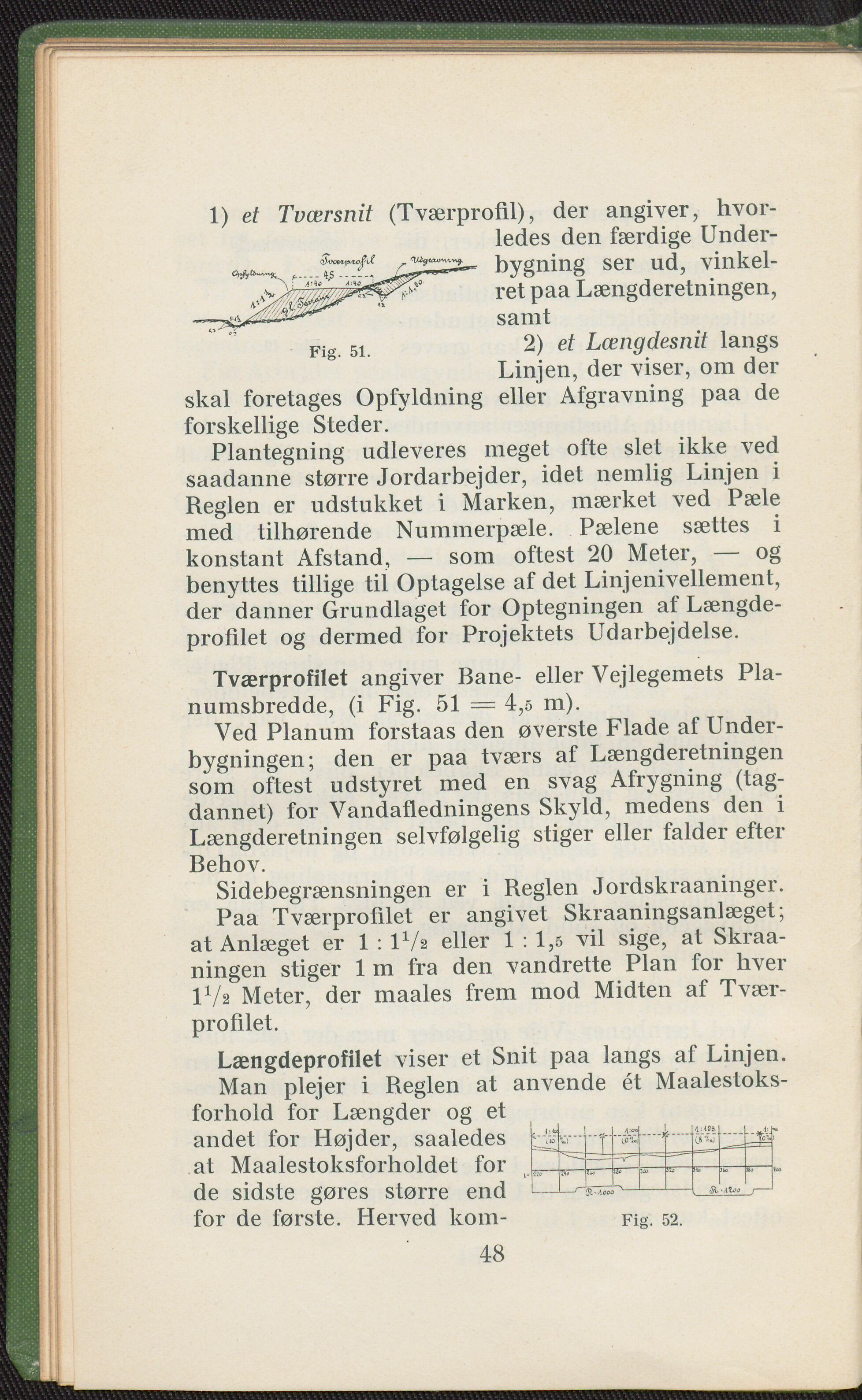

1) et Tværsnit (Tværprofil), der angiver, hvor- ledes den færdige Under- o......................bygning ser ud, vinkel- L" ret paa Længderetningen, samt Fig 51 2) et Længdesnit langs Linjen, der viser, om der skal foretages Opfyldning eller Afgravning paa de forskellige Steder. Plantegning udleveres meget ofte slet ikke ved saadanne større Jordarbejder, idet nemlig Linjen i Reglen er udstukket i Marken, mærket ved Pæle med tilhørende Nummerpæle. Pælene sættes i konstant Afstand, — som oftest 20 Meter, — og benyttes tillige til Optagelse af det Linjenivellement, der danner Grundlaget for Optegningen af Længde- profilet og dermed for Projektets Udarbejdelse. Tværprofilet angiver Bane- eller Vejlegemets Pla- numsbredde, (i Fig. 51 = 4,5 m). Ved Planum forstaas den øverste Flade af Under- bygningen; den er paa tværs af Længderetningen som oftest udstyret med en svag Afrygning (tag- dannet) for Vandafledningens Skyld, medens den i Længderetningen selvfølgelig stiger eller falder efter Behov. Sidebegrænsningen er i Reglen Jordskraaninger. Paa Tværprofilet er angivet Skraaningsanlæget; at Anlæget er 1 : iVs eller 1 : 1,5 vil sige, at Skraa- ningen stiger 1 m fra den vandrette Plan for hver PÅ Meter, der maales frem mod Midten af Tvær- profilet. Længdeprofilet viser et Snit paa langs af Linjen. Man plejer i Reglen at anvende ét Maalesloks- forhold for Længder og et andet for Højder, saaledes at Maalestoksforholdet for de sidste gøres større end for de første. Herved kom- Fig. 52. 48
