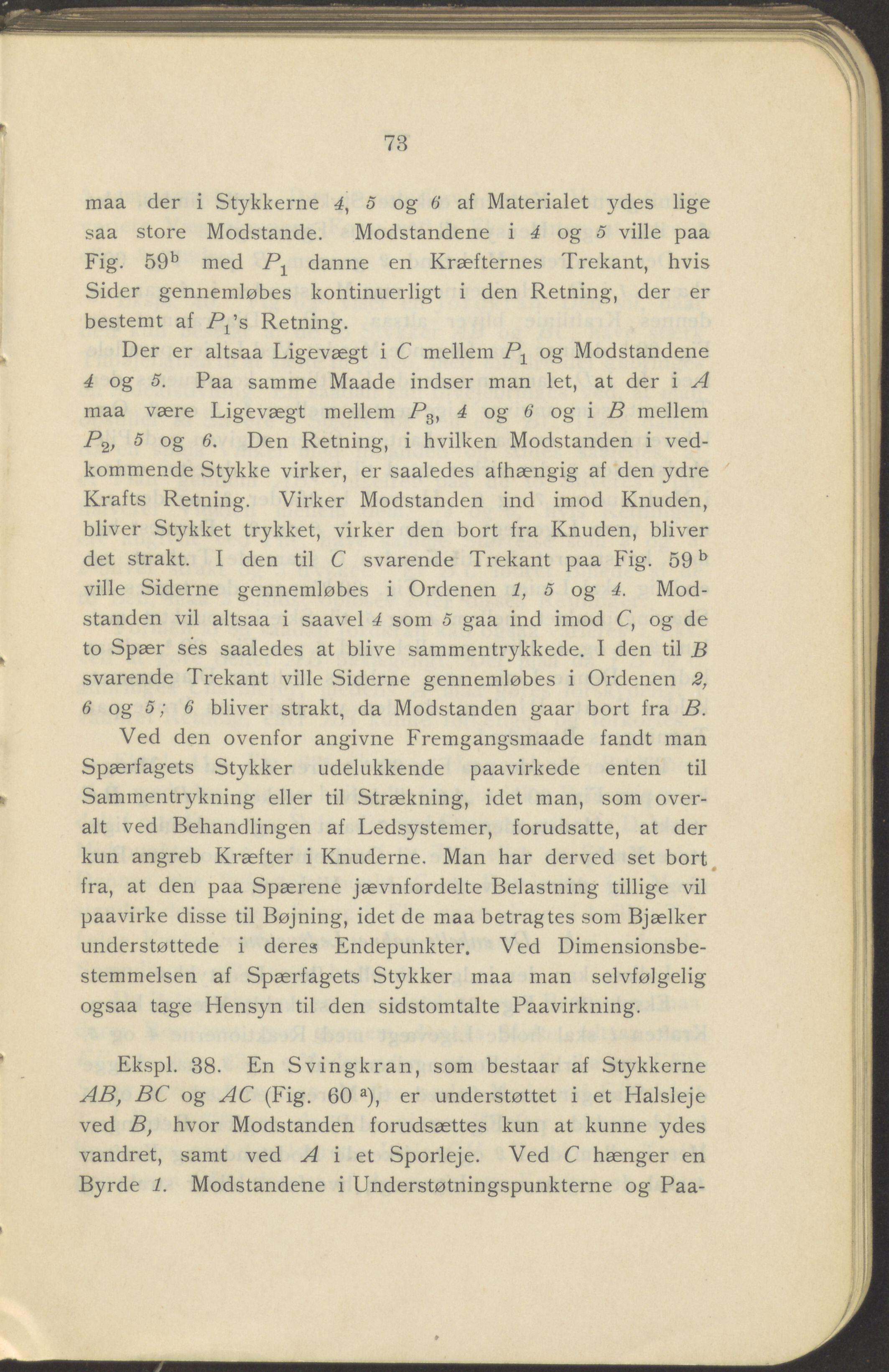

maa der i Stykkerne 5 og 6 af Materialet ydes lige saa store Modstande. Modstandene i 4 og 5 ville paa Fig. 59b med danne en Kræfternes Trekant, hvis Sider gennemløbes kontinuerligt i den Retning, der er bestemt af P^s Retning. Der er altsaa Ligevægt i C mellem Pr og Modstandene 4 og 5. Paa samme Maade indser man let, at der i A maa være Ligevægt mellem Pg, 4 og 6 og i B mellem P2, 5 og 6. Den Retning, i hvilken Modstanden i ved- kommende Stykke virker, er saaledes afhængig af den ydre Krafts Retning. Virker Modstanden ind imod Knuden, bliver Stykket trykket, virker den bort fra Knuden, bliver det strakt. I den til C svarende Trekant paa Fig. 59b ville Siderne gennemløbes i Ordenen 1, 5 og 4. Mod- standen vil altsaa i saavel 4 som 5 gaa ind imod C, og de to Spær sés saaledes at blive sammentrykkede. I den til B svarende Trekant ville Siderne gennemløbes i Ordenen 2, 6 og 5; 6 bliver strakt, da Modstanden gaar bort fra B. Ved den ovenfor angivne Fremgangsmaade fandt man Spærfagets Stykker udelukkende paavirkede enten til Sammentrykning eller til Strækning, idet man, som over- alt ved Behandlingen af Ledsystemer, forudsatte, at der kun angreb Kræfter i Knuderne. Man har derved set bort fra, at den paa Spærene jævnfordelte Belastning tillige vil paavirke disse til Bøjning, idet de maa betragtes som Bjælker understøttede i deres Endepunkter. Ved Dimensionsbe- stemmelsen af Spærfagets Stykker maa man selvfølgelig ogsaa tage Hensyn til den sidstomtalte Paavirkning. Ekspl. 38. En Svingkran, som bestaar af Stykkerne AB, BC og AC (Fig. 60 a), er understøttet i et Halsleje ved B, hvor Modstanden forudsættes kun at kunne ydes vandret, samt ved A i et Sporleje. Ved C hænger en Byrde 1. Modstandene i Understøtningspunkterne og Paa-
