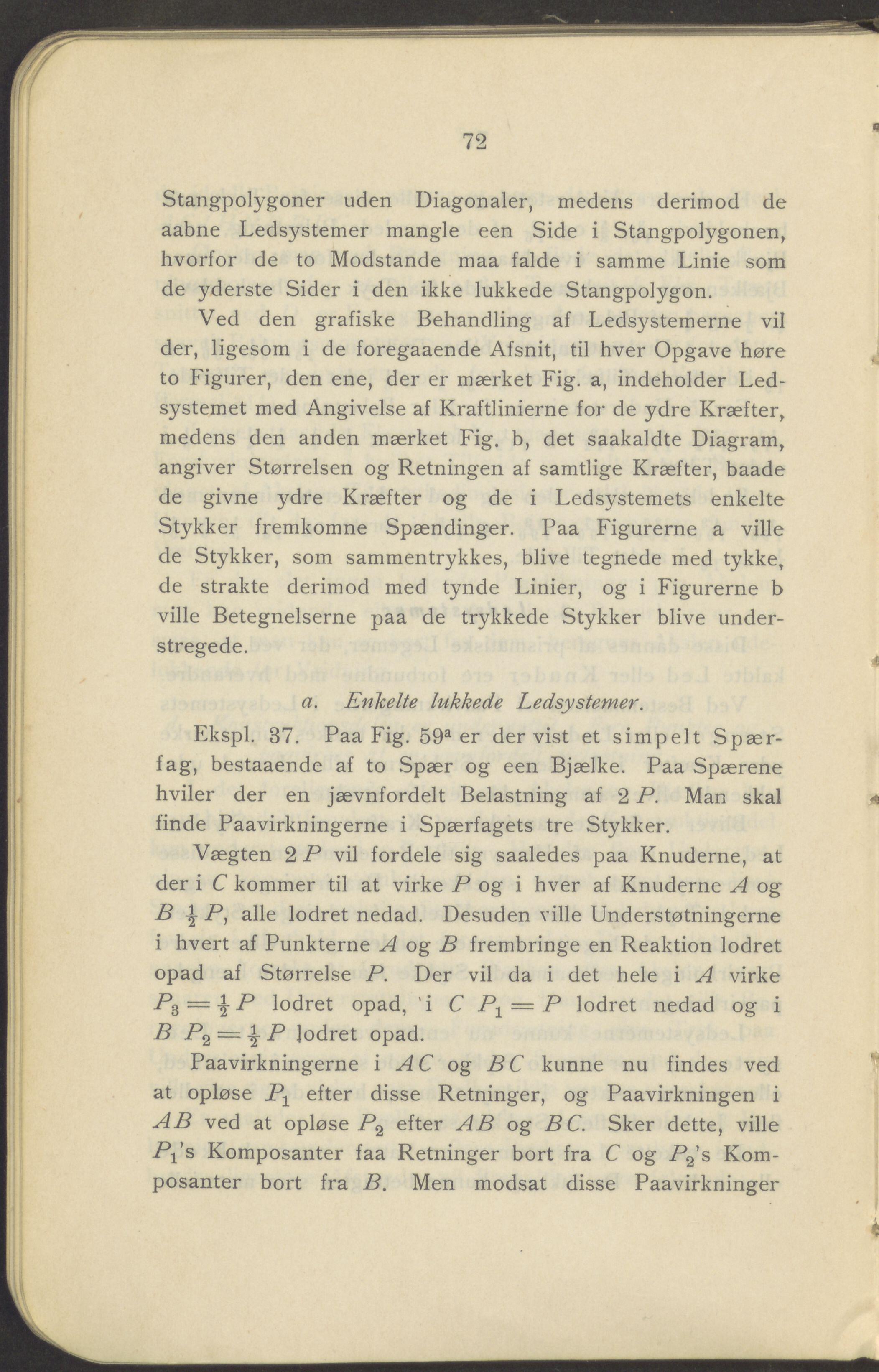

72 Stangpolygoner uden Diagonaler, medens derimod de aabne Ledsystemer mangle een Side i Stangpolygonen, hvorfor de to Modstande maa falde i samme Linie som de yderste Sider i den ikke lukkede Stangpolygon. Ved den grafiske Behandling af Ledsystemerne vil der, ligesom i de foregaaende Afsnit, til hver Opgave høre to Figurer, den ene, der er mærket Fig. a, indeholder Led- systemet med Angivelse af Kraftlinierne for de ydre Kræfter, medens den anden mærket Fig. b, det saakaldte Diagram, angiver Størrelsen og Retningen af samtlige Kræfter, baade de givne ydre Kræfter og de i Ledsystemets enkelte Stykker fremkomne Spændinger. Paa Figurerne a ville de Stykker, som sammentrykkes, blive tegnede med tykke, de strakte derimod med tynde Linier, og i Figurerne b ville Betegnelserne paa de trykkede Stykker blive under- stregede. a. Enkelte lukkede Ledsystemer. Ekspl. 37. Paa Fig. 59a er der vist et simpelt Spær- fag, bestaaende af to Spær og een Bjælke. Paa Spærene hviler der en jævnfordelt Belastning af 2 P. Man skal finde Paavirkningerne i Spærfagets tre Stykker. Vægten 2 P vil fordele sig saaledes paa Knuderne, at der i C kommer til at virke P og i hver af Knuderne A og B P, alle lodret nedad. Desuden ville Understøtningerne i hvert af Punkterne A og B frembringe en Reaktion lodret opad af Størrelse P. Der vil da i det hele i A virke P$ = P lodret opad, i C P1 = P lodret nedad og i B P2 = P Jodret opad. Paavirkningerne i AC og B C kunne nu findes ved at opløse Pr efter disse Retninger, og Paavirkningen i AB ved at opløse P2 efter AB og BC. Sker dette, ville P/s Komposanter faa Retninger bort fra C og P2’s Kom- posanter bort fra B. Men modsat disse Paavirkninger
