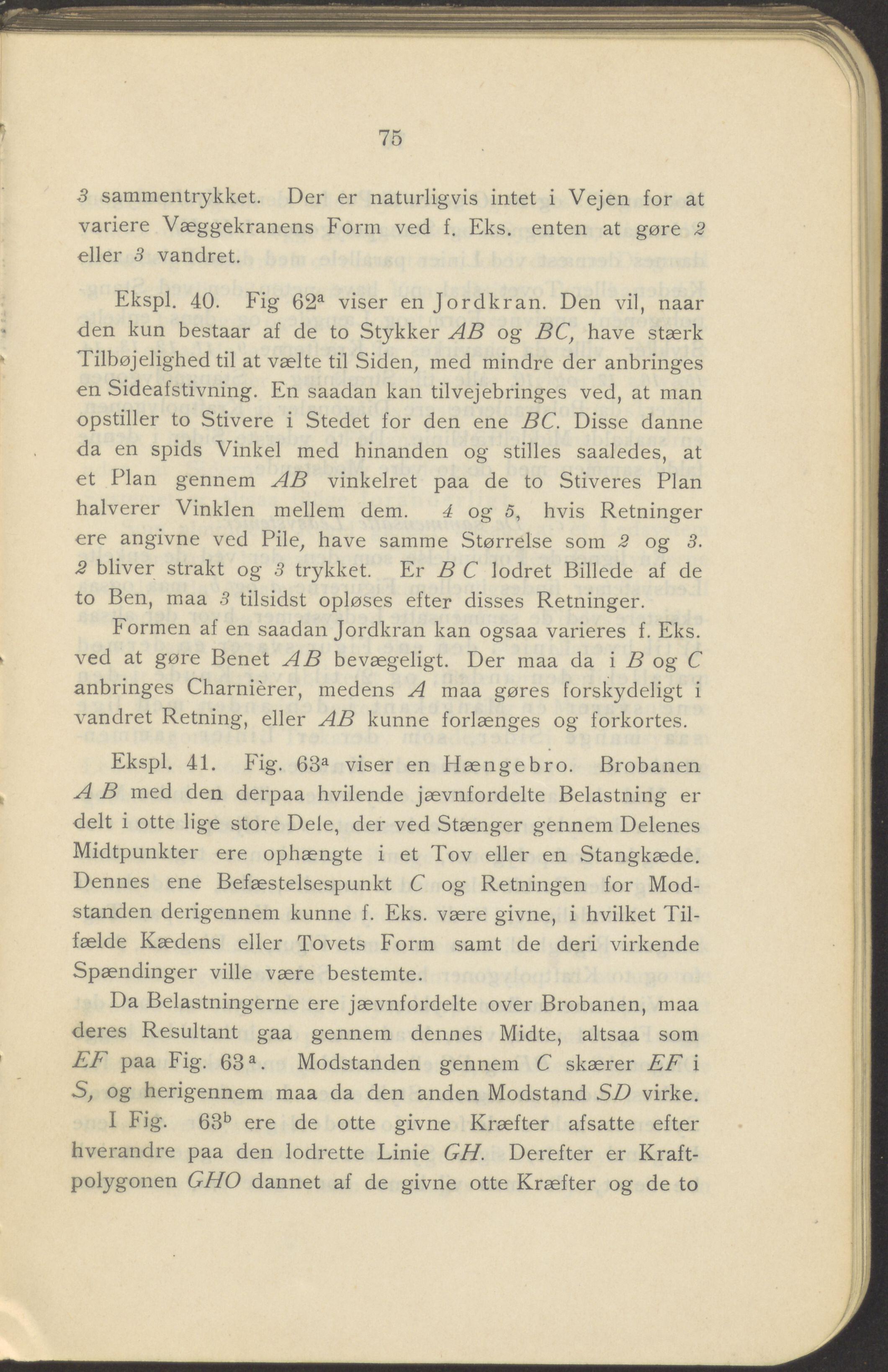

75 3 sammentrykket. Der er naturligvis intet i Vejen for at variere Væggekranens Form ved f. Eks. enten at gøre 2 eller 3 vandret. Ekspl. 40. Fig 62a viser en Jordkran. Den vil, naar den kun bestaar af de to Stykker AB og BC, have stærk Tilbøjelighed til at vælte til Siden, med mindre der anbringes en Sideafstivning. En saadan kan tilvejebringes ved, at man opstiller to Stivere i Stedet for den ene BC. Disse danne da en spids Vinkel med hinanden og stilles saaledes, at et Plan gennem AB vinkelret paa de to Stiveres Plan halverer Vinklen mellem dem. 4 og 5, hvis Retninger ere angivne ved Pile, have samme Størrelse som 2 og 3. 2 bliver strakt og 3 trykket. Er B C lodret Billede af de to Ben, maa 3 tilsidst opløses efter disses Retninger. Formen af en saadan Jordkran kan ogsaa varieres f. Eks. ved at gøre Benet AB bevægeligt. Der maa da i B og C anbringes Charmerer, medens A maa gøres forskydeligt i vandret Retning, eller AB kunne forlænges og forkortes. Ekspl. 41. Fig. 63a viser en Hængebro. Brobanen A B med den derpaa hvilende jævnfordelte Belastning er delt i otte lige store Dele, der ved Stænger gennem Delenes Midtpunkter ere ophængte i et Tov eller en Stangkæde. Dennes ene Befæstelsespunkt C og Retningen for Mod- standen derigennem kunne f. Eks. være givne, i hvilket Til- fælde Kædens eller Tovets Form samt de deri virkende Spændinger ville være bestemte. Da Belastningerne ere jævnfordelte over Brobanen, maa deres Resultant gaa gennem dennes Midte, altsaa som EF paa Fig. 63a. Modstanden gennem C skærer EF i S, og herigennem maa da den anden Modstand SD virke. 1 fig. 63b ere de otte givne Kræfter afsatte efter hverandre paa den lodrette Linie GH. Derefter er Kraft- polygonen GHO dannet af de givne otte Kræfter og de to
