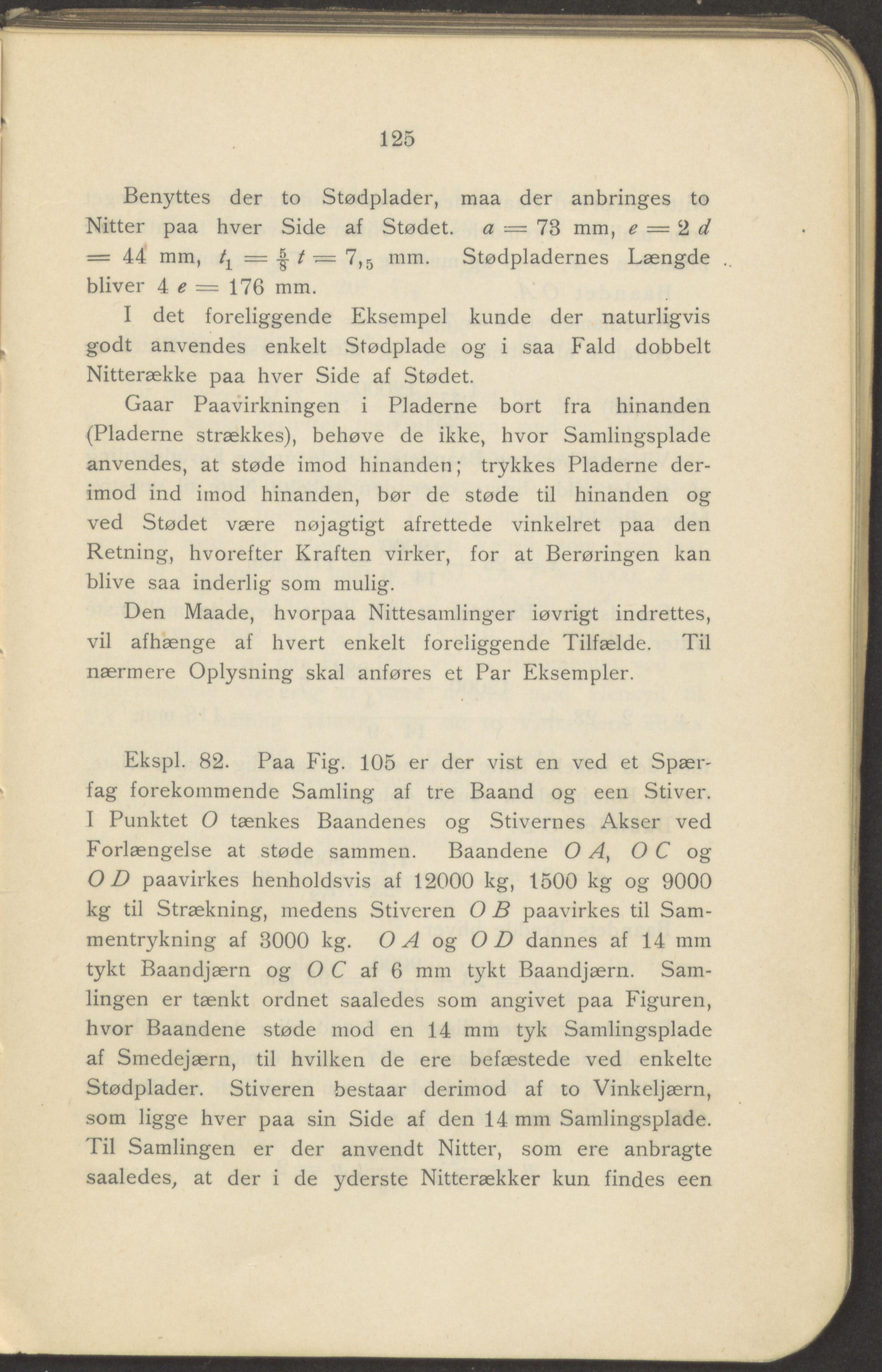

125 Benyttes der to Stødplader, maa der anbringes to Nitter paa hver Side af Stødet, a — 73 mm, e — 2 d = 44 mm, tx = t — 7)5 mm. Stødpladernes Længde bliver 4 e = 176 mm. I det foreliggende Eksempel kunde der naturligvis godt anvendes enkelt Stødplade og i saa Fald dobbelt Nitterække paa hver Side af Stødet. Gaar Paavirkningen i Pladerne bort fra hinanden (Pladerne strækkes), behøve de ikke, hvor Samlingsplade anvendes, at støde imod hinanden; trykkes Pladerne der- imod ind imod hinanden, bør de støde til hinanden og ved Stødet være nøjagtigt afrettede vinkelret paa den Retning, hvorefter Kraften virker, for at Berøringen kan blive saa inderlig som mulig. Den Maade, hvorpaa Nittesamlinger iøvrigt indrettes, vil afhænge af hvert enkelt foreliggende Tilfælde. Til nærmere Oplysning skal anføres et Par Eksempler. Ekspl. 82. Paa Fig. 105 er der vist en ved et Spær- fag forekommende Samling af tre Baand og een Stiver. I Punktet O tænkes Baandenes og Stivernes Akser ved Forlængelse at støde sammen. Baandene O A, O C og OD paavirkes henholdsvis af 12000 kg, 1500 kg og 9000 kg til Strækning, medens Stiveren O B paavirkes til Sam- mentrykning af 3000 kg. O A og OD dannes af 14 mm tykt Baandjærn og O C af 6 mm tykt Baandjærn. Sam- lingen er tænkt ordnet saaledes som angivet paa Figuren, hvor Baandene støde mod en 14 mm tyk Samlingsplade af Smedejærn, til hvilken de ere befæstede ved enkelte Stødplader. Stiveren bestaar derimod af to Vinkeljærn, som ligge hver paa sin Side af den 14 mm Samlingsplade. Til Samlingen er der anvendt Nitter, som ere anbragte saaledes, at der i de yderste Nitterækker kun findes een
