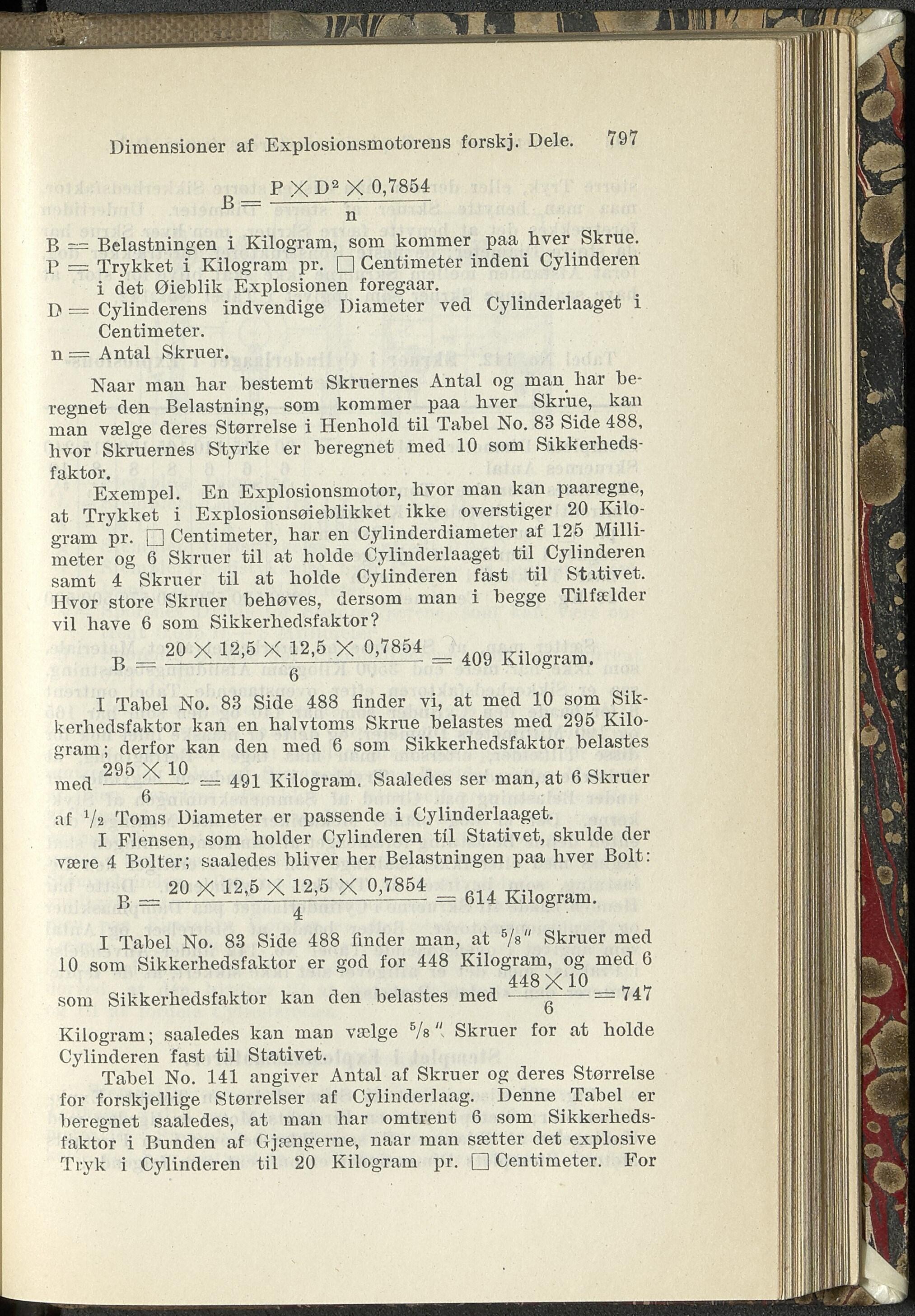

Dimensioner af Explosionsmotorens forskj. Dele. 797
P X D2 X 0,7854
B =-------
n
B — Belastningen i Kilogram, som kommer paa hver Skrue.
p —■ Trykket i Kilogram pr. O Centimeter indeni Cylinderen
i det Øieblik Explosionen foregaar.
D — Cylinderens indvendige Diameter ved Cylinderlaaget i
Centimeter.
n — Antal Skruer.
Naar man har bestemt Skruernes Antal og man. har be-
regnet den Belastning, som kommer paa hver Skrue, kan
man vælge deres Størrelse i Henhold til Tabel No. 83 Side 488,
hvor Skruernes Styrke er beregnet med 10 som Sikkerheds-
faktor.
Exempel. En Explosionsmotor, hvor man kan paaregne,
at Trykket i Explosionsøieblikket ikke overstiger 20 Kilo-
gram pr. Centimeter, har en Cylinderdiameter af 125 Milli-
meter og 6 Skruer til at holde Cylinderlaaget til Cylinderen
samt 4 Skruer til at holde Cylinderen fast til Stativet.
Hvor store Skruer behøves, dersom man i begge Tilfælder
vil have 6 som Sikkerhedsfaktor?
20 X 12,ö X 12,5 X 0,7854
B _---!—12—’------= 409 Kilogram.
6
I Tabel No. 83 Side 488 finder vi, at med 10 som Sik-
kerhedsfaktor kan en halvtoms Skrue belastes med 295 Kilo-
gram; derfor kan den med 6 som Sikkerhedsfaktor belastes
mefl ,295 ___ 491 Kilogram, Saaledes ser man, at 6 Skruer
6
af Va Toms Diameter er passende i Cylinderlaaget.
I Flensen, som holder Cylinderen til Stativet, skulde der
være 4 Bolter; saaledes bliver her Belastningen paa hver Bolt:
20 X 12,5 X 12,5 X 0,7854 a. .
p, — —“—’-------- ~ 614 Kilogram.
I Tabel No. 83 Side 488 finder man, at 5/s" Skruer med
10 som Sikkerhedsfaktor er god for 448 Kilogram, og med 6
, 448X10 ___
som Sikkerhedsfaktor kan den belastes med ------------=747
Kilogram; saaledes kan man vælge Vs" Skruer for at holde
Cylinderen fast til Stativet.
Tabel No. 141 angiver Antal af Skruer og deres Størrelse
for forskjellige Størrelser af Cylinderlaag. Denne Tabel er
beregnet saaledes, at mau har omtrent 6 som Sikkerheds-
faktor i Bunden af Gjængerne, naar man sætter det explosive
Tryk i Cylinderen til 20 Kilogram pr. □Centimeter. For
